Verwandte Anleitungen für Endress+Hauser Proline t-mass F 300 HART
Inhaltszusammenfassung für Endress+Hauser Proline t-mass F 300 HART

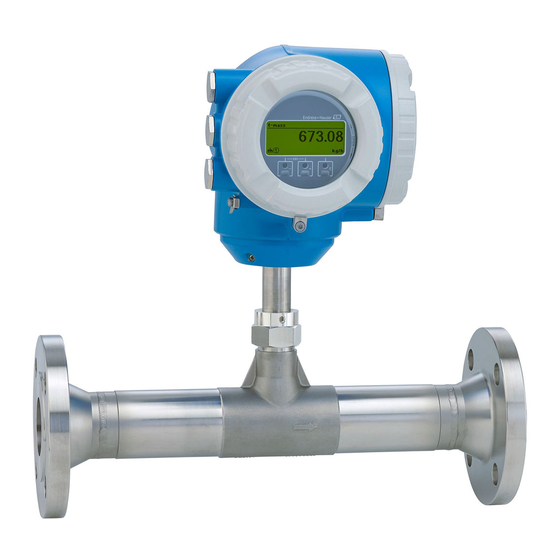

- Seite 1 Products Solutions Services BA01992D/06/DE/01.20 71455126 2020-09-17 Betriebsanleitung Proline t-mass F 300 HART Thermisches Massedurchfluss-Messgerät...
- Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Proline t-mass F 300 HART Inhaltsverzeichnis Inhaltsverzeichnis Messgerät montieren ....27 Hinweise zum Dokument ... . 6 5.2.1... - Seite 4 Inhaltsverzeichnis Proline t-mass F 300 HART 7.4.5 Bedienoberfläche ....9.8.2 Schreibschutz via Verriegelungs- 7.4.6 Webserver deaktivieren ... 62 schalter .
- Seite 5 12.2 Mess- und Prüfmittel ....159 12.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 160 13.1 Allgemeine Hinweise .
-
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline t-mass F 300 HART Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 7: Werkzeugsymbole
Proline t-mass F 300 HART Hinweise zum Dokument Symbol Bedeutung Leuchtdiode ist an. Leuchtdiode blinkt. 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. -
Seite 8: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Detaillierte Auflistung der einzelnen Dokumente inklusive Dokumentationscode →... -
Seite 9: Sicherheitshinweise
Proline t-mass F 300 HART Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. -
Seite 10: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können. -
Seite 11: Produktsicherheit
Proline t-mass F 300 HART Sicherheitshinweise Produktsicherheit Dieses Messgerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssi- cher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. -
Seite 12: Infrastruktur Modus
Sicherheitshinweise Proline t-mass F 300 HART • Anwenderspezifischer Freigabecode Den Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) schützen. Das Zugriffsrecht wird durch die Ver- wendung eines anwenderspezifischen Freigabecodes klar geregelt. • WLAN-Passphrase Der Netzwerkschlüssel schützt eine Verbindung zwischen einem Bediengerät (z.B. Note- book oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle. -
Seite 13: Zugriff Via Serviceschnittstelle (Cdi-Rj45)
Proline t-mass F 300 HART Sicherheitshinweise Die Geräte- und Status-Informationen können auf der Login-Seite ausgeblendet werden. Dadurch wird ein unberechtigtes Auslesen der Informationen unterbunden. Detaillierte Informationen zu den Parametern des Geräts: Dokument "Beschreibung Geräteparameter" . 2.7.4 Zugriff via Serviceschnittstelle (CDI-RJ45) Das Gerät kann über die Serviceschnittstelle (CDI-RJ45) mit einem Netzwerk verbunden... -
Seite 14: Produktbeschreibung
Produktbeschreibung Proline t-mass F 300 HART Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n... -
Seite 15: Warenannahme Und Produktidenti
• Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hau- ser Vertriebszentrale. • Je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs! Die Techni- sche Dokumentation ist über Internet oder die Endress+Hauser Operations App ver- fügbar, siehe Kapitel "Produktidentifikation" → 16. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung:... -
Seite 16: Messumformer-Typenschild
• Die Kapitel "Weitere Standarddokumentation zum Gerät" → 8 und "Geräteabhängige Zusatzdokumentation" → 8 • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild... -
Seite 17: Messaufnehmer-Typenschild
Proline t-mass F 300 HART Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser.no.: Ext. ord.cd.: Date: A0041923 3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) → 17 Durchfluss; Nennweite des Messaufnehmers; Druckstufe; Nominaldruck; Systemdruck; Messstoff-Tempera- turbereich;... -
Seite 18: Symbole Auf Messgerät
Warenannahme und Produktidentifizierung Proline t-mass F 300 HART 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät. -
Seite 19: Verpackungsentsorgung
Proline t-mass F 300 HART Warenannahme und Produktidentifizierung A0029214 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden. -
Seite 20: Montage
Montage Proline t-mass F 300 HART Montage Montagebedingungen • Die empfohlenen Einlauf- und Auslaufanforderungen sind zu beachten. • Bei der zugehörigen Verrohrung und beim Einbau ist gute Ingenieurpraxis anzuwenden. • Richtige Ausrichtung und Orientierung des Messaufnehmers ist sicherzustellen. • Vorrichtungen verwenden, die Kondensation vermindern oder verhindern (z.B. Konden- satsammelgefäß, Wärmeisolation usw.). - Seite 21 Proline t-mass F 300 HART Montage Rohrleitungen Beim Einbau des Messgeräts fachgerecht vorgehen und folgende Hinweise beachten: • Rohrleitung fachgerecht verschweißen. • Korrekte Dichtungsgrößen verwenden. • Flansche und Dichtungen korrekt ausrichten. A0023496 • Nach dem Einbau muss die Rohrleitung frei von Verschmutzungen und Partikeln sein, um Beschädigungen an den Sensoren zu vermeiden.
-
Seite 22: Ein- Und Auslaufstrecken
Montage Proline t-mass F 300 HART Für höchste Messperformance ein Einlaufrohr mit nahezu identischem Innendurchmesser wählen. Ein- und Auslaufstrecken Ein voll ausgebildetes Strömungsprofil ist Voraussetzung für eine optimale thermische Durchflussmessung. Um die bestmögliche Messperformance zu erreichen, mindestens die nachfolgenden Ein- und Auslaufstrecken einhalten. - Seite 23 Proline t-mass F 300 HART Montage A0039507 10 Zu erwartender zusätzlicher Messfehler ohne Strömungsgleichrichter in Abhängigkeit von Störungsart und Einlaufstrecke Zusätzlicher Messfehler (%) Einlaufstrecke (DN) 2 × 90°-Krümmer dreidimensional Erweiterung 2 × 90°-Krümmer Reduktion oder 90°-Krümmer Strömungsgleichrichter Wenn die erforderlichen Einlaufstrecken nicht eingehalten werden können, Strömungs- gleichrichter verwenden.
- Seite 24 Montage Proline t-mass F 300 HART 5...10 × DN 2 × DN A0039425 11 Empfohlene Einlauf- und Auslaufstrecken bei Verwendung eines Strömungsgleichrichters Strömungsgleichrichter Beim bidirektionalen Sensor Einlaufstrecke auch in Gegenrichtung einhalten. A0039508 12 Zu erwartender zusätzlicher Messfehler mit Strömungsgleichrichter in Abhängigkeit von Störungsart und Einlaufstrecke Zusätzlicher Messfehler (%)
-
Seite 25: Anforderungen Aus Umgebung Und Prozess
‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden → 162. Systemdruck Druckminderer und manche Verdichtersysteme können starke Prozessdruckschwankun- gen erzeugen, welche das Strömungsprofil stören können. Dies kann einen zusätzlichen Messfehler hervorrufen. - Seite 26 Montage Proline t-mass F 300 HART A0039419 14 Wärmeisolation mit freiem Halsrohr Beheizung HINWEIS Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur! ‣ Maximal zulässige Umgebungstemperatur für den Umformer einhalten. ‣ Je nach Messstofftemperatur Anforderungen an die Einbaulage beachten. HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung!
-
Seite 27: Spezielle Montagehinweise
Proline t-mass F 300 HART Montage 5.1.3 Spezielle Montagehinweise Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert. Die Kalibrierung erfolgt unter Referenzbedingungen. Ein Nullpunktabgleich im Feld ist deshalb grundsätz- lich nicht erforderlich. Ein Nullpunktabgleich ist erfahrungsgemäß nur in speziellen Fällen empfehlenswert: •... -
Seite 28: Messumformergehäuse Drehen
Montage Proline t-mass F 300 HART 2. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh- rungen nicht nach oben weisen. A0029263 5.2.4 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden. -
Seite 29: Montagekontrolle
Proline t-mass F 300 HART Montage – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung. 4. Anschlussraumdeckel anschrauben. -
Seite 30: Elektrischer Anschluss
Elektrischer Anschluss Proline t-mass F 300 HART Elektrischer Anschluss HINWEIS Das Messgerät besitzt keine interne Trennvorrichtung. ‣ Deshalb dem Messgerät einen Schalter oder Leistungsschalter zuordnen, mit dem die Versorgungsleitung leicht vom Netz getrennt werden kann. ‣ Obwohl das Messgerät über eine Sicherung verfügt, sollte ein zusätzlicher Überstrom- schutzeinrichtung (maximal 10 A) in die Anlageninstallation integriert werden. - Seite 31 Proline t-mass F 300 HART Elektrischer Anschluss Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) • Federkraftklemmen: Für Litzen und Litzen mit Aderendhülsen geeignet.
- Seite 32 Elektrischer Anschluss Proline t-mass F 300 HART Max. Kabellänge bei Einsatz im Nicht Ex-Bereich, Querschnitt Ex-Zone 2, Class I, Division 2 Ex-Zone 1, Class I, Division 1 0,34 mm (22 AWG) 80 m (270 ft) 0,50 mm (20 AWG) 120 m (400 ft)
-
Seite 33: Klemmenbelegung
Proline t-mass F 300 HART Elektrischer Anschluss 6.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1... -
Seite 34: Messumformer Anschließen
Elektrischer Anschluss Proline t-mass F 300 HART 6.3.1 Messumformer anschließen A0026781 Anschluss Versorgungsspannung Anschluss Signalübertragung Ein-/Ausgang Anschluss Signalübertragung Ein-/Ausgang oder Anschluss für Netzwerk Verbindung über Serviceschnitt- stelle (CDI-RJ45); Optional: Anschluss externe WLAN-Antenne oder Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Schutzerde (PE) –... - Seite 35 Proline t-mass F 300 HART Elektrischer Anschluss 10 (0.4) mm (in) – A0029815 7. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich- tungsring nicht aus der Kabeleinführung entfernen. 8. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen.
-
Seite 36: Kabel Entfernen
Elektrischer Anschluss Proline t-mass F 300 HART Kabel entfernen 3 (0.12) A0029598 16 Maßeinheit mm (in) 1. Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben- dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken. 2. Gleichzeitig das Kabelende aus der Klemme ziehen. -
Seite 37: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001
Proline t-mass F 300 HART Elektrischer Anschluss 6.3.2 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar → 162. • Bei der direkten Bestellung des abgesetzten Anzeige- und Bedienmoduls DKX001 mit dem Messgerät, wird das Messgerät immer mit einem Blinddeckel ausgeliefert. -
Seite 38: Spezielle Anschlusshinweise
Elektrischer Anschluss Proline t-mass F 300 HART Spezielle Anschlusshinweise 6.5.1 Anschlussbeispiele Stromausgang 4 … 20 mA HART 4...20 mA A0029055 17 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen;... -
Seite 39: Hart-Eingang
Proline t-mass F 300 HART Elektrischer Anschluss HART-Eingang 4...20 mA A0028763 19 Anschlussbeispiel für HART-Eingang mit gemeinsamen "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun- gen;... -
Seite 40: Relaisausgang
Elektrischer Anschluss Proline t-mass F 300 HART Impuls-/Frequenzausgang 12345 A0028761 22 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten → 172 Schaltausgang A0028760 23 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →... -
Seite 41: Stromeingang
Proline t-mass F 300 HART Elektrischer Anschluss Stromeingang A0028915 25 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur) Messumformer Statuseingang A0028764 26 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) -
Seite 42: Anschlusskontrolle
Elektrischer Anschluss Proline t-mass F 300 HART 5. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabeleinführung eine nach unten hängende Schlaufe bilden ("Wasser- sack"). A0029278 6. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen. Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)? ... -
Seite 43: Bedienungsmöglichkeiten
Proline t-mass F 300 HART Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z.B. -
Seite 44: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline t-mass F 300 HART Aufbau und Funktionsweise des Bedienmenüs 7.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü n... -
Seite 45: Bedienphilosophie
Proline t-mass F 300 HART Bedienungsmöglichkeiten 7.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (Bediener, Instandhalter etc.). Zu jeder Anwenderrolle gehören typische Aufgaben inner- halb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Lang- aufgabenorientiert Rolle "Bediener", "Instandhalter"... -
Seite 46: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline t-mass F 300 HART Zugriff auf Bedienmenü via Vor-Ort-Anzeige 7.3.1 Betriebsanzeige X X X X X X X 1120.50 kg/h A0029348 Betriebsanzeige Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte (4-zeilig) Bedienelemente → 51 Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •... -
Seite 47: Navigieransicht
Proline t-mass F 300 HART Bedienungsmöglichkeiten Wärmefluss • Dichte • Normdichte Energiefluss Fließgeschwindigkeit Brennwert Temperatur Summenzähler Über die Messkanalnummer wird angezeigt, welcher der drei Summenzähler darge- stellt wird. Ausgang Über die Messkanalnummer wird angezeigt, welcher der Ausgänge dargestellt wird. - Seite 48 Bedienungsmöglichkeiten Proline t-mass F 300 HART Navigationspfad Der Navigationspfad - in der Navigieransicht links oben angezeigt - besteht aus folgenden Elementen: • Im Untermenü: Auslassungszeichen für Name vom aktuellen Anzeigesymbol für Menü dazwischen liegende • Untermenü • Im Wizard: Bedienmenüebenen •...
-
Seite 49: Verriegelung
Proline t-mass F 300 HART Bedienungsmöglichkeiten Wizard Parameter innerhalb eines Wizard Für Parameter in Untermenüs gibt es kein Anzeigesymbol. Verriegelung Symbol Bedeutung Parameter verriegelt Vor einem Parameternamen: Der Parameter ist verriegelt. • Durch einen anwenderspezifischen Freigabecode • Durch den Hardware-Verriegelungsschalter... -
Seite 50: Texteditor
Bedienungsmöglichkeiten Proline t-mass F 300 HART Texteditor Xxxxxxx A B C D E F G H I J K M N O P Q R S T U V W A0034114 29 Für die Eingabe von Texten in Parametern (z.B. Messstellenbezeichnung) -
Seite 51: Bedienelemente
Proline t-mass F 300 HART Bedienungsmöglichkeiten Eingabe steuern Symbol Bedeutung Eingabeposition verschieben Eingabe verwerfen Eingabe bestätigen Zeichen links neben der Eingabeposition löschen Zeichen rechts neben der Eingabeposition löschen Alle eingegebenen Zeichen löschen 7.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü... -
Seite 52: Kontextmenü Aufrufen
Bedienungsmöglichkeiten Proline t-mass F 300 HART Taste Bedeutung Escape-Tastenkombination (Tasten gleichzeitig drücken) Bei Menü, Untermenü • Kurzer Tastendruck: • Verlässt die aktuelle Menüebene und führt zur nächst höheren Ebene. • Wenn Hilfetext geöffnet: Schließt den Hilfetext des Parameters. • Tastendruck von 2 s: Rücksprung in die Betriebsanzeige ("Home-Position"). -
Seite 53: Navigieren Und Aus Liste Wählen
Proline t-mass F 300 HART Bedienungsmöglichkeiten 7.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden. -
Seite 54: Hilfetext Aufrufen
Bedienungsmöglichkeiten Proline t-mass F 300 HART Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2... -
Seite 55: Anwenderrollen Und Ihre Zugriffsrechte
Proline t-mass F 300 HART Bedienungsmöglichkeiten Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen → 49, zur Erläuterung der Bedienelemente → 51 7.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"... -
Seite 56: Tastenverriegelung Ein- Und Aus
Bedienungsmöglichkeiten Proline t-mass F 300 HART Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→ 103) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von erscheint die Eingabeaufforderung für den Freigabecode. -
Seite 57: Voraussetzungen
Proline t-mass F 300 HART Bedienungsmöglichkeiten 7.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard-Ethernet-Kabel mit RJ45-Ste- Verbindung über Wireless LAN. cker. Bildschirm Empfohlene Größe: ≥... -
Seite 58: Verbindungsaufbau
Bedienungsmöglichkeiten Proline t-mass F 300 HART Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät Serviceschnittstelle CDI-RJ45 Messgerät Das Messgerät verfügt über eine RJ45-Schnittstelle. Webserver Webserver muss aktiviert sein; Werkseinstellung: An Zum Aktivieren des Webservers → 62 Messgerät: Via WLAN-Schnittstelle Gerät WLAN-Schnittstelle Messgerät... -
Seite 59: Webbrowser Starten
Proline t-mass F 300 HART Bedienungsmöglichkeiten Via WLAN-Schnittstelle Internetprotokoll vom mobilen Endgerät konfigurieren HINWEIS Wenn die WLAN-Verbindung während der Parametrierung unterbrochen wird, kön- nen vorgenommene Einstellungen verloren gehen. ‣ Darauf achten, dass die WLAN-Verbindung während der Parametrierung des Messge- räts nicht getrennt wird. -
Seite 60: Einloggen
Bedienungsmöglichkeiten Proline t-mass F 300 HART 2. IP-Adresse des Webservers in der Webbrowser-Adresszeile eingeben: 192.168.1.212 Die Login-Webseite erscheint. 2 3 4 A0029417 Gerätebild Gerätename Messstellenbezeichnung (→ 77) Statussignal Aktuelle Messwerte Bediensprache Anwenderrolle Freigabecode Login Freigabecode zurücksetzen (→ 113) Wenn keine oder nur eine unvollständige Login-Webseite erscheint →... -
Seite 61: Bedienoberfläche
Proline t-mass F 300 HART Bedienungsmöglichkeiten 7.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige Navigationsbereich Kopfzeile In der Kopfzeile erscheinen folgende Informationen: • Gerätename • Messstellenbezeichnung • Gerätestatus mit Statussignal → 145 • Aktuelle Messwerte Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Messgerät... -
Seite 62: Arbeitsbereich
Bedienungsmöglichkeiten Proline t-mass F 300 HART Arbeitsbereich Abhängig von der gewählten Funktion und ihren Untermenüs können in diesem Bereich verschiedene Aktionen durchgeführt werden: • Einstellung von Parametern • Ablesen von Messwerten • Aufrufen von Hilfetexten • Starten eines Up-/Downloads 7.4.6 Webserver deaktivieren Der Webserver des Messgeräts kann über den Parameter Webserver Funktionalität je... -
Seite 63: Zugriff Auf Bedienmenü Via Bedientool
Proline t-mass F 300 HART Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Bedientool Die Struktur des Bedienmenüs in den Bedientools ist dieselbe wie bei der Bedienung via Vor-Ort-Anzeige. 7.5.1 Bedientool anschließen Via HART-Protokoll Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit HART-Ausgang ver- fügbar. - Seite 64 Bedienungsmöglichkeiten Proline t-mass F 300 HART A0028746 32 Möglichkeiten der Fernbedienung via HART-Protokoll (passiv) Automatisierungssystem (z.B. SPS) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA195 und Field Communicator 475 Field Communicator 475 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu- ter mit Bedientool (z.B.
- Seite 65 Proline t-mass F 300 HART Bedienungsmöglichkeiten Via WLAN-Schnittstelle Die optionale WLAN-Schnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilig, beleuchtet; Touch Control + WLAN" A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt...
-
Seite 66: Field Xpert Sfx350, Sfx370
7.5.3 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren. - Seite 67 Proline t-mass F 300 HART Bedienungsmöglichkeiten Der Zugriff erfolgt via: • HART-Protokoll • Serviceschnittstelle CDI-RJ45 → 64 • WLAN-Schnittstelle → 65 Typische Funktionen: • Parametrierung von Messumformern • Laden und Speichern von Gerätedaten (Upload/Download) • Dokumentation der Messstelle •...
-
Seite 68: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Zu Einzelheiten: Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien... -
Seite 69: Simatic Pdm
Proline t-mass F 300 HART Bedienungsmöglichkeiten Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben → 70 7.5.6 SIMATIC PDM Funktionsumfang Einheitliches herstellerunabhängiges Programm von Siemens zur Bedienung, Einstellung, Wartung und Diagnose von intelligenten Feldgeräten via HART-Protokoll. Bezugsquelle für Gerätebeschreibungsdateien Siehe Angaben → 70 7.5.7... -
Seite 70: Systemintegration
Systemintegration Proline t-mass F 300 HART Systemintegration Übersicht zu Gerätebeschreibungsdateien 8.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.00.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Parameter Firmware-Version Diagnose → Geräteinformation → Firmware-Version Freigabedatum Firmware-Version 07.2020 Hersteller-ID 0x11 Parameter Hersteller-ID Experte →... -
Seite 71: Device Variablen
Proline t-mass F 300 HART Systemintegration Dynamische Variablen Messgrößen (HART-Gerätevariablen) Erste dynamische Variable (PV) Massefluss Zweite dynamische Variable (SV) Summenzähler Dritte dynamische Variable (TV) Volumenfluss Vierte dynamische Variable (QV) Normvolumenfluss Die Zuordnung der Messgrößen zu den dynamischen Variablen lässt sich via Vor-Ort- Bedienung und Bedientool mithilfe folgender Parameter verändern und frei zuordnen:... -
Seite 72: Weitere Einstellungen
Systemintegration Proline t-mass F 300 HART Zuordnung Device Variablen Summenzähler 1 Summenzähler 2 Summenzähler 3 Weitere Einstellungen Burst Mode Funktionalität gemäß HART 7 Spezifikation: Navigation Menü "Experte" → Kommunikation → HART-Ausgang → Burst-Konfiguration → Burst-Kon- figuration 1 … n ‣... - Seite 73 Proline t-mass F 300 HART Systemintegration Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Modus 1 … n HART-Burst-Modus für die Burst-Nachricht • Aus X aktivieren. • An Burst-Kommando 1 … n HART-Kommando auswählen, das zum • Kommando 1 Kommando 2 HART-Master gesendet wird.
- Seite 74 Systemintegration Proline t-mass F 300 HART Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Burst-Triggerwert Burst-Triggerwert eingeben. Gleitkommazahl mit Vorzei- – chen Der Burst-Triggerwert bestimmt zusammen mit der im Parameter Burst-Triggermodus ausgewählten Option den Zeitpunkt der Burst-Nachricht X. Min. Updatezeit Minimale Zeitspanne zwischen zwei Burst-...
-
Seite 75: Inbetriebnahme
Proline t-mass F 300 HART Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: ‣ Sicherstellen, dass die Einbau- und Anschlusskontrolle durchgeführt sind. • Checkliste "Montagekontrolle" → 29 • Checkliste "Anschlusskontrolle" → 42 Messgerät einschalten ‣ Nach erfolgreicher Installations- und Funktionskontrolle das Messgerät einschalten. -
Seite 76: Messgerät Konfigurieren
Inbetriebnahme Proline t-mass F 300 HART Messgerät konfigurieren • Das Menü Setup mit seinen geführten Wizards enthält alle Parameter, die für den Stan- dard-Messbetrieb benötigt werden. • Navigation zum Menü Setup X X X X X X X 20.50 0104-1 Hauptmenü... -
Seite 77: Messstellenbezeichnung Festlegen
Proline t-mass F 300 HART Inbetriebnahme ‣ Impuls-/Frequenz-/Schaltausgang → 91 1 … n ‣ Relaisausgang 1 … n → 97 ‣ Anzeige → 98 ‣ Schleichmengenunterdrückung → 102 ‣ → 103 Erweitertes Setup 9.4.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe... - Seite 78 Inbetriebnahme Proline t-mass F 300 HART → 79 Gaszusammensetzung → 79 Mol% Air → 79 Mol% Ar → 80 → 80 Mol% C2H4 Mol% C2H6 → 80 Mol% C3H8 → 80 Mol% CH4 →...
- Seite 79 Proline t-mass F 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Messanwendung – Messanwendung wählen. • Luft oder Druckluft Luft oder Druckluft • Gas oder Gasge- misch • Energie Gasart wählen – Gasart für Messanwendung • Reines Gas Reines Gas wählen.
- Seite 80 Inbetriebnahme Proline t-mass F 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Mol% Ar – Stoffmenge des Gasbestand- 0 … 100 % teils vom Gasgemisch einge- ben. Ar = Argon Mol% C2H4 – Stoffmenge des Gasbestand- 0 … 100 % teils vom Gasgemisch einge- ben.
-
Seite 81: Ren
Proline t-mass F 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Mol% Kr – Stoffmenge des Gasbestand- 0 … 100 % teils vom Gasgemisch einge- ben. Kr = Krypton Mol% N2 – Stoffmenge des Gasbestand- 0 … 100 % teils vom Gasgemisch einge- ben. - Seite 82 Inbetriebnahme Proline t-mass F 300 HART FAD-Bedingungen → 82 FAD-Druck → 82 FAD-Temperatur → 82 Referenz-Verbrennungstemperatur → 82 Referenz-Verbrennungstemperatur Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Referenzbedingungen – Referenzbedingungen für • 1013.25 mbara, 1000 mbara, 0 °C Berechnung des Normvolu- 0 °C...
-
Seite 83: Sensorabgleich
Proline t-mass F 300 HART Inbetriebnahme 9.4.4 Sensorabgleich Im Untermenü Sensorabgleich können Parameter zur Rohrform der Einsteckvariante ein- gestellt werden. Abhängig von der Geräteausführung kann die Anzahl der Untermenüs und Parameter variieren. Bestimmte Untermenüs und darunter angeordnete Parameter werden nicht in der Betriebsanleitung erläutert, sondern in der entsprechenden Sonderdokumenta-... -
Seite 84: Systemeinheiten Einstellen
Inbetriebnahme Proline t-mass F 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Zuordnung Statuseingang Funktion für Statuseingang wählen. • Aus • Summenzähler rücksetzen 1 • Summenzähler rücksetzen 2 • Summenzähler rücksetzen 3 • Alle Summenzähler zurück- setzen • Messwertunterdrückung •... - Seite 85 Proline t-mass F 300 HART Inbetriebnahme Energieeinheit → 85 Brennwerteinheit → 85 Dichteeinheit → 86 Temperatureinheit → 86 → 86 Druckeinheit Geschwindigkeitseinheit → 86 Längeneinheit → 86 Datum/Zeitformat → 86 Parameterübersicht mit Kurzbeschreibung...
-
Seite 86: I/O-Konfiguration Anzeigen
Inbetriebnahme Proline t-mass F 300 HART Parameter Beschreibung Auswahl Werkseinstellung Dichteeinheit Einheit für Messstoffdichte wählen. Einheiten-Auswahlliste Abhängig vom Land: • kg/m³ • lb/ft³ Temperatureinheit Einheit für Temperatur wählen. Einheiten-Auswahlliste Abhängig vom Land: • °C • °F Druckeinheit Einheit für Rohrdruck wählen. -
Seite 87: Stromeingang Konfigurieren
Proline t-mass F 300 HART Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl / Eingabe Werkseinstellung I/O-Modul 1 … n Typ Zeigt den I/O-Modultyp. • Aus • Stromausgang • Stromeingang • Statuseingang • Impuls-/Frequenz-/Schalt- ausgang • Relaisausgang I/O-Konfiguration übernehmen Parameterierung des frei konfigurierbaren • Nein Nein I/O-Moduls übernehmen. -
Seite 88: Stromausgang Konfigurieren
Inbetriebnahme Proline t-mass F 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Strombereich – Strombereich für Prozesswert- • 4...20 mA (4... Abhängig vom Land: ausgabe und oberen/unteren 20.5 mA) • 4...20 mA NAMUR Ausfallsignalpegel wählen. • 4...20 mA NAMUR (3.8...20.5 mA) - Seite 89 Proline t-mass F 300 HART Inbetriebnahme 0/4 mA-Wert → 90 20mA-Wert → 90 Fester Stromwert → 90 Klemmennummer → 89 → 90 Dämpfung Ausgang 1 … n Fehlerverhalten → 90 Klemmennummer → 89 Fehlerstrom →...
- Seite 90 Inbetriebnahme Proline t-mass F 300 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe 0/4 mA-Wert In Parameter Strombereich Wert für 4-mA-Strom einge- Gleitkommazahl mit 0 kg/h (→ 89) ist eine der folgen- ben. Vorzeichen den Optionen ausgewählt: • 4...20 mA NAMUR (3.8...20.5 mA)
-
Seite 91: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Proline t-mass F 300 HART Inbetriebnahme 9.4.10 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →... - Seite 92 Inbetriebnahme Proline t-mass F 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls Impuls oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
- Seite 93 Proline t-mass F 300 HART Inbetriebnahme Anfangsfrequenz → 93 Endfrequenz → 93 Messwert für Anfangsfrequenz → 94 Messwert für Endfrequenz → 94 → 94 Fehlerverhalten Fehlerfrequenz → 94 Invertiertes Ausgangssignal → 94 Parameterübersicht mit Kurzbeschreibung...
- Seite 94 Inbetriebnahme Proline t-mass F 300 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Messwert für Anfangsfrequenz In Parameter Betriebsart Messwert für Anfangsfrequenz Gleitkommazahl mit Abhängig von Land (→ 91) ist die Option Fre- eingeben. Vorzeichen und Nennweite quenz und in Parameter Zuordnung Frequenzausgang (→...
- Seite 95 Proline t-mass F 300 HART Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart → 95 Klemmennummer → 95 Signalmodus → 95 → 95 Funktion Schaltausgang Zuordnung Diagnoseverhalten → 96 Zuordnung Grenzwert →...
- Seite 96 Inbetriebnahme Proline t-mass F 300 HART Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Zuordnung Diagnoseverhalten • In Parameter Betriebsart ist Diagnoseverhalten für Schalt- • Alarm Alarm die Option Schalter ausge- ausgang wählen. • Alarm oder War- wählt. nung • In Parameter Funktion •...
-
Seite 97: Relaisausgang Konfigurieren
Proline t-mass F 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Ausschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Aus- 0,0 … 100,0 s 0,0 s die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion... -
Seite 98: Vor-Ort-Anzeige Konfigurieren
Inbetriebnahme Proline t-mass F 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Relaisausgangs- • Nicht belegt – modul belegten Klemmennum- • 24-25 (I/O 2) mern. • 22-23 (I/O 3) Funktion Relaisausgang –... - Seite 99 Proline t-mass F 300 HART Inbetriebnahme Navigation Menü "Setup" → Anzeige ‣ Anzeige → 99 Format Anzeige → 99 1. Anzeigewert 1. Wert 0%-Bargraph → 100 1. Wert 100%-Bargraph → 100 2. Anzeigewert → 100 3.
- Seite 100 Inbetriebnahme Proline t-mass F 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 1. Wert 0%-Bargraph Eine Vor-Ort-Anzeige ist vor- 0%-Wert für Bargraph- Gleitkommazahl mit 0 kg/h handen. Anzeige eingeben. Vorzeichen 1. Wert 100%-Bargraph Eine Vor-Ort-Anzeige ist vor- 100%-Wert für Bargraph- Gleitkommazahl mit Abhängig von Land...
- Seite 101 Proline t-mass F 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Wert 100%-Bargraph In Parameter 3. Anzeigewert 100%-Wert für Bargraph- Gleitkommazahl mit wurde eine Auswahl getroffen. Anzeige eingeben. Vorzeichen 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der •...
-
Seite 102: Schleichmenge Konfigurieren
Inbetriebnahme Proline t-mass F 300 HART 9.4.13 Schleichmenge konfigurieren Der Assistent Schleichmengenunterdrückung führt den Anwender systematisch durch alle Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Schleichmengenunterdrückung ‣ Schleichmengenunterdrückung Zuordnung Prozessgröße → 102 Einschaltpunkt Schleichmengenunter- →... -
Seite 103: Erweiterte Einstellungen
Proline t-mass F 300 HART Inbetriebnahme Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" Abhängig von der Geräteausführung kann die Anzahl der Untermenüs und Parameter variieren. Bestimmte Untermenüs und darunter angeordnete Parameter werden nicht in der Betriebsanleitung erläutert, sondern in der entsprechenden Sonderdokumenta-... - Seite 104 Inbetriebnahme Proline t-mass F 300 HART Einheit Summenzähler 1 … n → 104 Betriebsart Summenzähler → 104 Fehlerverhalten → 104 Gaszuordnung → 104 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Summenzäh- •...
-
Seite 105: Weitere Anzeigenkonfigurationen Durchführen
Proline t-mass F 300 HART Inbetriebnahme 9.5.3 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige → 106 1. - Seite 106 Inbetriebnahme Proline t-mass F 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß 1 Wert groß handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert •...
- Seite 107 Proline t-mass F 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 2. Nachkommastellen In Parameter 2. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 3. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
- Seite 108 Inbetriebnahme Proline t-mass F 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 4. Nachkommastellen In Parameter 4. Anzeigewert Anzahl Nachkommastellen für • x x.xx ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx Display language Eine Vor-Ort-Anzeige ist vor- Sprache der Vor-Ort-Anzeige •...
-
Seite 109: Wlan Konfigurieren
Proline t-mass F 300 HART Inbetriebnahme 9.5.4 WLAN konfigurieren Das Untermenü WLAN Settings führt den Anwender systematisch durch alle Parameter, die für die WLAN-Konfiguration eingestellt werden müssen. Navigation Menü "Setup" → Erweitertes Setup → WLAN-Einstellungen ‣ WLAN-Einstellungen → 109 WLAN →... -
Seite 110: Konfiguration Verwalten
Inbetriebnahme Proline t-mass F 300 HART Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Netzwerksicherheit – Sicherheitstyp des WLAN- • Ungesichert WPA2-PSK Netzwerks wählen. • WPA2-PSK • EAP-PEAP with MSCHAPv2 • EAP-PEAP MSCHAPv2 no ser- ver authentic. • EAP-TLS Sicherheitsidentifizierung – Sicherheitseinstellungen wäh- •... - Seite 111 Proline t-mass F 300 HART Inbetriebnahme Navigation Menü "Setup" → Erweitertes Setup → Datensicherung ‣ Datensicherung → 111 Betriebszeit → 111 Letzte Datensicherung Konfigurationsdaten verwalten → 111 Sicherungsstatus → 111 Vergleichsergebnis → 111 Parameterübersicht mit Kurzbeschreibung...
-
Seite 112: Parameter Zur Administration Des Geräts Nutzen
Inbetriebnahme Proline t-mass F 300 HART Optionen Beschreibung Wiederherstellen Die letzte Sicherungskopie der Gerätekonfiguration wird aus dem Gerätespeicher in das HistoROM Backup des Geräts zurückgespielt. Die Sicherungskopie umfasst die Messumformerdaten des Geräts. Vergleichen Die im Gerätespeicher gespeicherte Gerätekonfiguration wird mit der aktuellen Gerätekonfiguration des HistoROM Backups verglichen. -
Seite 113: Vor-Ort-Justierung
Proline t-mass F 300 HART Inbetriebnahme Parameter zum Zurücksetzen des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode zurücksetzen ‣ Freigabecode zurücksetzen Betriebszeit → 113 Freigabecode zurücksetzen → 113 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe... -
Seite 114: Vor-Ort-Justierung Durchführen
Inbetriebnahme Proline t-mass F 300 HART Die Vor-Ort-Justierung kann in folgenden Fällen zu verbesserten Messergebnissen führen: • Prozessspezifische Anlagenbedingungen / Installationseffekte • Bei einem gestörten Strömungsprofil • Bei ungünstigen Ein- und Auslaufbedingungen • Bei unbekanntem Gas • Wenn die Abhilfe im Zusammenhang mit gestörtem Strömungsprofil durch den Ein- satz von einem Strömungsgleichrichter nicht möglich ist... - Seite 115 Proline t-mass F 300 HART Inbetriebnahme 4. Referenzwert wählen: Experte → Sensor → Vor-Ort-Justierung → Durchflussreferenz wählen Wichtig ist bei der Auswahl von Volumenfluss, dass der im Messgerät eingege- bene Prozessdruck möglichst genau ist. Im Falle von Normvolumenfluss oder FAD-Volumenfluss müssen die definierten Referenzbedingungen mit denen des...
- Seite 116 Inbetriebnahme Proline t-mass F 300 HART positiven Richtung (Vorwärtsrichtung) erfolgt, denn diese Justierpunkte werden automa- tisch auf die negative Richtung (Rückwärtsrichtung) gespiegelt. Unbekannte Gaszusammensetzung Falls das Gas oder Gasgemisch unbekannt ist, oder die Gaszusammensetzung durch die Standardgasauswahl nicht definiert werden kann, kann der Anwender das Prozessgas als "Luft"...
- Seite 117 Proline t-mass F 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige / Eingabe Werkseinstellung Vor-Ort-Justierung aktivieren Vor-Ort-Justierung aktivieren. Die vom • Nein Nein Anwender gespeicherten Punkte werden für • Ja die Vor-Ort-Justierung verwendet. Eingabeart Referenzwert Eingabeart für den Referenzwert wählen. • Aus •...
- Seite 118 Inbetriebnahme Proline t-mass F 300 HART Untermenü "Verwendete Justierwerte" Navigation Menü "Experte" → Sensor → Vor-Ort-Justierung → Verwendete Justierwerte ‣ Verwendete Justierwerte Gasbeschreibung 1/2 (17361) → 119 Gasbeschreibung 2/2 (17362) → 119 Durchflusswert 1 (17368) → 119 →...
- Seite 119 Proline t-mass F 300 HART Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Gasbeschreibung 1/2 Zeigt den 1. Beschreibungsteil des einge- stellten, bei der Vor-Ort-Justierung verwen- deten Gases. Gasbeschreibung 2/2 Zeigt den 2. Beschreibungsteil des einge- stellten, bei der Vor-Ort-Justierung verwen- deten Gases.
-
Seite 120: Konfiguration Verwalten
Inbetriebnahme Proline t-mass F 300 HART Parameter Beschreibung Anzeige Werkseinstellung Durchflusswert 14 Zeigt gespeicherten Durchflusswert im Ver- –2 000 … 2 000 % hältnis zum maximalen, werksseitig gemes- senen Wert, der auf die aktuellen Prozessbedingungen adaptiert wird. Durchflusswert 15 Zeigt gespeicherten Durchflusswert im Ver- –2 000 …... -
Seite 121: Funktionsumfang Von Parameter "Konfigurationsdaten Verwalten
Proline t-mass F 300 HART Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl Werkseinstellung Sicherungsstatus Zeigt den aktuellen Status der Datensiche- • Keine Keine rung oder -wiederherstellung. • Sicherung läuft • Wiederherstellung läuft • Löschen läuft • Vergleich läuft • Wiederherstellung fehlge- schlagen • Sicherung fehlgeschlagen Vergleichsergebnis Vergleich der aktuellen Gerätedatensätze... - Seite 122 Inbetriebnahme Proline t-mass F 300 HART Simulation Stromeingang 1 … n → 123 Wert Stromeingang 1 … n → 123 Simulation Statuseingang 1 … n → 123 Eingangssignalpegel 1 … n → 123 → 123 Simulation Stromausgang 1 …...
- Seite 123 Proline t-mass F 300 HART Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Simulation Stromeingang 1 … n – Simulation vom Stromeingang • Aus ein- und ausschalten. • An Wert Stromeingang 1 … n In Parameter Simulation Stromwert für Simulation ein- 0 … 22,5 mA 0 mA Stromeingang 1 …...
-
Seite 124: Einstellungen Vor Unerlaubtem Zugriff Schützen
Inbetriebnahme Proline t-mass F 300 HART Einstellungen vor unerlaubtem Zugriff schützen Um die Parametrierung des Messgeräts gegen unbeabsichtigtes Ändern zu schützen, gibt es folgende Möglichkeiten des Schreibschutzes: • Zugriff auf Parameter via Freigabecode schützen → 124 • Zugriff auf Vor-Ort-Bedienung via Tastenverriegelung schützen → 56 •... -
Seite 125: Schreibschutz Via Verriegelungsschalter
Werkseinstellung zurückzusetzen. Dafür muss ein Resetcode eingegeben werden. Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Für einen Resetcode: Wenden Sie sich an Ihre Endress+Hauser Serviceorganisation. 1. Zum Parameter Freigabecode zurücksetzen (→ 113) navigieren. 2. Resetcode eingeben. - Seite 126 Inbetriebnahme Proline t-mass F 300 HART A0029630 Verriegelungsschalter (WP) auf dem Hauptelektronikmodul in Position ON bringen: Hardwareschreibschutz aktiviert. In Parameter Status Verriegelung wird die Option Hardware-verriegelt ange- zeigt → 127. Auf der Vor-Ort-Anzeige erscheint zusätzlich in der Kopfzeile der Betriebsanzeige und in der Navigieransicht vor den Parametern das -Sym-...
-
Seite 127: Betrieb
Proline t-mass F 300 HART Betrieb Betrieb 10.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →... -
Seite 128: Prozessgrößen
Betrieb Proline t-mass F 300 HART 10.4.1 Prozessgrößen Das enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzei- gen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen → 128 Massefluss → 128 Normvolumenfluss Volumenfluss → 128 FAD-Volumenfluss →... -
Seite 129: Systemwerte
Proline t-mass F 300 HART Betrieb Parameter Voraussetzung Beschreibung Anzeige FAD-Volumenfluss In Parameter Messanwendung ist die Zeigt aktuell berechneten FAD-Volu- Gleitkommazahl mit Vor- Option Luft oder Druckluft ausge- menfluss an. zeichen wählt. Abhängigkeit Die Einheit wird übernommen aus: Parameter FAD-Volumenflusseinheit (→... -
Seite 130: Untermenü "Eingangswerte
Betrieb Proline t-mass F 300 HART Navigation Menü "Diagnose" → Messwerte → Summenzähler ‣ Summenzähler → 130 Summenzählerwert 1 … n → 130 Summenzählerüberlauf 1 … n Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Summenzählerwert 1 … n Zeigt aktuellen Zählerstand vom Summenzähler. -
Seite 131: Eingangswerte Statuseingang
Proline t-mass F 300 HART Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Messwerte 1 … n Zeigt aktuellen Eingangswert. Gleitkommazahl mit Vorzeichen Gemessener Strom 1 … n Zeigt aktuellen Stromwert vom Stromeingang. 0 … 22,5 mA Eingangswerte Statuseingang Das Untermenü Statuseingang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Statuseingang anzuzeigen. -
Seite 132: Ausgangswerte Impuls-/Frequenz-/Schaltausgang
Betrieb Proline t-mass F 300 HART Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Wert Stromausgang 1 … n ‣ Stromausgang 1 … n → 132 Ausgangsstrom 1 … n → 132 Gemessener Strom 1 … n Parameterübersicht mit Kurzbeschreibung... -
Seite 133: Messgerät An Prozessbedingungen Anpas
Proline t-mass F 300 HART Betrieb Navigation Menü "Diagnose" → Messwerte → Ausgangswerte → Relaisausgang 1 … n ‣ Relaisausgang 1 … n → 133 Schaltzustand → 133 Schaltzyklen Max. Schaltzyklenanzahl → 133 Parameterübersicht mit Kurzbeschreibung Parameter... -
Seite 134: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen
Betrieb Proline t-mass F 300 HART Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Steuerung Summenzähler 1 … n In Parameter Zuordnung Pro- Summenzählerwert steuern. • Totalisieren Totalisieren zessgröße (→ 104) von • Zurücksetzen + Untermenü Summenzähler Anhalten 1 … n ist eine Prozessgröße •... -
Seite 135: Messwerthistorie Anzeigen
Proline t-mass F 300 HART Betrieb 10.7 Messwerthistorie anzeigen Im Gerät muss das Anwendungspaket Extended HistoROM freigeschaltet sein (Bestellop- tion), damit das Untermenü Messwertspeicherung erscheint. Dieses enthält alle Parame- ter für die Messwerthistorie. Die Messwerthistorie ist auch verfügbar über: • Anlagen-Asset-Management-Tool FieldCare → 66. - Seite 136 Betrieb Proline t-mass F 300 HART Messwertspeicherungsstatus → 137 Gesamte Speicherdauer → 137 ‣ Anzeige 1. Kanal ‣ Anzeige 2. Kanal ‣ Anzeige 3. Kanal ‣ Anzeige 4. Kanal Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Zuordnung 1.
- Seite 137 Proline t-mass F 300 HART Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige Speicherintervall Anwendungspaket Extended Speicherintervall für die Mess- 0,1 … 3 600,0 s 1,0 s HistoROM ist verfügbar. wertspeicherung definieren, das den zeitlichen Abstand der einzelnen Datenpunkte im Datenspeicher bestimmt.
-
Seite 138: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline t-mass F 300 HART Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel und keine Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Ausgangsignale mit der Angabe auf dem Typen- anlegen → 34. - Seite 139 Proline t-mass F 300 HART Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Gerät zeigt auf Vor-Ort-Anzeige Parametrierfehler Parametrierung prüfen und korri- richtigen Wert an, aber Signalaus- gieren. gabe falsch, jedoch im gültigen Bereich. Gerät misst falsch. Parametrierfehler oder Gerät wird 1.
-
Seite 140: Diagnoseinformation Via Leuchtdioden
Diagnose und Störungsbehebung Proline t-mass F 300 HART Fehler Mögliche Ursachen Behebung Parallele WLAN- und Ethernet- • Netzwerkeinstellungen prüfen. Kommunikation • Temporär nur WLAN als Schnitt- stelle aktivieren. Webbrowser eingefroren und keine Datentransfer aktiv Warten, bis Datentransfer oder lau- Bedienung mehr möglich fende Aktion abgeschlossen ist. - Seite 141 Proline t-mass F 300 HART Diagnose und Störungsbehebung Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig. Grün Versorgungsspannung ist ok. Gerätestatus (Normalbe- Firmwarefehler trieb) Grün Gerätestatus ist ok. Grün blinkend Gerät ist nicht konfiguriert. Diagnoseereignis mit Diagnoseverhalten Alarm ist aufgetreten.
-
Seite 142: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Proline t-mass F 300 HART 11.3 Diagnoseinformation auf Vor-Ort-Anzeige 11.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50... -
Seite 143: Diagnoseinformation
Proline t-mass F 300 HART Diagnose und Störungsbehebung Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung Die Messung wird fortgesetzt. Die Signalausgänge und Summenzähler werden nicht beein- flusst. -
Seite 144: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline t-mass F 300 HART 11.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen... -
Seite 145: Behebungsmaßnahmen Aufrufen
Proline t-mass F 300 HART Diagnose und Störungsbehebung A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter → 151 • Via Untermenü → 152 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren. -
Seite 146: Diagnoseinformation In Fieldcare Oder Devicecare
Diagnose und Störungsbehebung Proline t-mass F 300 HART 11.5 Diagnoseinformation in FieldCare oder DeviceCare 11.5.1 Diagnosemöglichkeiten Störungen, die das Messgerät erkennt, werden im Bedientool nach dem Verbindungsauf- bau auf der Startseite angezeigt. Xxxxxx/…/…/ Gerätename: Xxxxxxx kg/h Massefluss: 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34... -
Seite 147: Behebungsmaßnahmen Aufrufen
Proline t-mass F 300 HART Diagnose und Störungsbehebung 11.5.2 Behebungsmaßnahmen aufrufen Um Störungen schnell beseitigen zu können, stehen zu jedem Diagnoseereignis Behe- bungsmaßnahmen zur Verfügung: • Auf der Startseite Behebungsmaßnahmen werden unterhalb der Diagnoseinformation in einem separaten Feld angezeigt. • Im Menü Diagnose Behebungsmaßnahmen sind im Arbeitsbereich der Bedienoberfläche abrufbar. -
Seite 148: Übersicht Zu Diagnoseinformationen
Diagnose und Störungsbehebung Proline t-mass F 300 HART Zur Verfügung stehende Statussignale Konfiguration nach HART 7 Spezifikation (Condensed Status), gemäß NAMUR NE107. Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig. A0013956 Funktionskontrolle Das Gerät befindet sich im Service-Modus (z.B. während einer Simulation). - Seite 149 Proline t-mass F 300 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Sensorelektronikverbindung 1. Verbindungskabel zwischen Senso- Alarm fehlerhaft relektronikmodul (ISEM) und Hauptelektronik prüfen oder erset- 2. ISEM oder Hauptelektronik prüfen oder ersetzen...
- Seite 150 Diagnose und Störungsbehebung Proline t-mass F 300 HART Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Diagnose zur Konfiguration Flash-Datei ungültig 1. Gerätefirmware updaten Warning 2. Gerät neu starten Firmwareupdate fehlge- 1. Gerätefirmware updaten Warning schlagen 2. Gerät neu starten Datenübertragung...
-
Seite 151: Anstehende Diagnoseereignisse
Proline t-mass F 300 HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussig- Diagnose- nummer verhalten [ab Werk] [ab Werk] Simulation Relaisausgang Simulation Schaltausgang ausschal- Warning Diagnose zum Prozess Schleifenstrom 1. Verkabelung prüfen Alarm 2. I/O-Modul tauschen Elektroniktemperatur zu Umgebungstemperatur reduzieren... -
Seite 152: Diagnoseliste
Diagnose und Störungsbehebung Proline t-mass F 300 HART Betriebszeit ab Neustart → 152 Betriebszeit → 152 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion. -
Seite 153: 11.10.2 Ereignis-Logbuch Filtern
Proline t-mass F 300 HART Diagnose und Störungsbehebung Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE 40 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden. - Seite 154 Diagnose und Störungsbehebung Proline t-mass F 300 HART Informationsereignis Ereignistext I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I1092 HistoROM Backup gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1221 Fehler bei Nullpunktabgleich...
-
Seite 155: 11.11 Messgerät Zurücksetzen
Proline t-mass F 300 HART Diagnose und Störungsbehebung Informationsereignis Ereignistext I1633 CDI: Login fehlgeschlagen I1634 Auf Werkseinstellung rückgesetzt I1635 Auf Auslieferungszustand rückgesetzt I1639 Max. Schaltzyklenanzahl erreicht I1649 Hardwareschreibschutz aktiviert I1650 Hardwareschreibschutz deaktiviert I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert... - Seite 156 Diagnose und Störungsbehebung Proline t-mass F 300 HART Bestellcode → 156 Erweiterter Bestellcode 1 → 156 Erweiterter Bestellcode 2 → 156 Erweiterter Bestellcode 3 → 156 → 156 ENP-Version Geräterevision → 156 Geräte-ID → 157 Gerätetyp...
-
Seite 157: 11.13 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Textsuche: Herstellerinformation •... -
Seite 158: Wartung
Wartung Proline t-mass F 300 HART Wartung 12.1 Wartungsarbeiten Es sind grundsätzlich keine speziellen Wartungsarbeiten erforderlich. 12.1.1 Außenreinigung Bei der Außenreinigung von Messgeräten darauf achten, dass das verwendete Reinigungs- mittel die Gehäuseoberfläche und Dichtungen nicht angreift. 12.1.2 Messfühlerreinigung Messfühler kann zur Reinigung ausgebaut werden. -
Seite 159: Nachkalibrierung
• Für nichtkritische Anwendungen oder bei Einsatz in gereinigten und trockenen Gasen, wird eine Nachkalibrierung alle drei Jahre empfohlen. 12.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale. -
Seite 160: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden. -
Seite 161: Entsorgung
Proline t-mass F 300 HART Reparatur 13.5 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an Endress+Hauser zurückgeben. -
Seite 162: Zubehör
Zubehör Proline t-mass F 300 HART Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com. -
Seite 163: Kommunikationsspezifisches Zubehör
14.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •... -
Seite 164: Systemkomponenten
Sie bei deren Verwaltung. Durch Verwendung von Statusin- formationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren. Betriebsanleitung BA00027S und BA00059S DeviceCare Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Innovation-Broschüre IN01047S 14.4 Systemkomponenten Zubehör... -
Seite 165: Technische Daten
Proline t-mass F 300 HART Technische Daten Technische Daten 15.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Gasen bestimmt. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen welche die prozessberührenden Materialien hinreichend beständig sind. -
Seite 166: Eingang
Technische Daten Proline t-mass F 300 HART 15.3 Eingang Messgröße Gemessene Prozessgrößen • Massedurchfluss • Temperatur Berechnete Prozessgrößen • Normvolumenfluss • Volumenfluss • FAD-Volumenfluss • Fließgeschwindigkeit • Brennwert • 2. Temperatur Wärmedifferenz • Wärmefluss • Energiefluss • Dichte Bestellbare Prozessgrößen Bestellmerkmal "Sensorausführung":... - Seite 167 Proline t-mass F 300 HART Technische Daten Kalibrierbereich [kg/h] Kalibrierbereich [Nm3/h] [mm] (Luft, 20°C, 1.013 bar a) (Luft, 0°C, 1.013 bar a) minimal maximal minimal maximal 1 450 11,6 1 122 2 030 15,5 1 570 3 750 2 900 Messbereich bei Bestellmerkmal "Sensoroption", Option CS "1 Strömungsgleichrich-...
- Seite 168 Technische Daten Proline t-mass F 300 HART US-Einheiten Messbereich ohne Strömungsgleichrichter • Bestellmerkmal "Sensorausführung; Sensor; Messrohr", Option SA "Unidirektional; rostfr. Stahl; rostfr. Stahl" • Bestellmerkmal "Sensorausführung; Sensor; Messrohr", Option HA "Unidirektional; Alloy; rostfr. Stahl" Kalibrierbereich [lb/h] Kalibrierbereich [SCFM] [in] (Luft, 68°F, 14.7 psi a) (Luft, 59°F, 14.7 psi a)
- Seite 169 Proline t-mass F 300 HART Technische Daten Kalibrierbereich [lb/h] Kalibrierbereich [SCFM] [in] (Luft, 68°F, 14.7 psi a) (Luft, 59°F, 14.7 psi a) minimal maximal minimal maximal 1 ½ 1 000 2 ½ 1 600 2 280 4 001 Die aufgeführten Durchflussraten sind nur repräsentativ für die kalibrierten Bedingungen und spiegeln nicht notwendigerweise die Messfähigkeit des Messgeräts unter Betriebsbe-...
- Seite 170 Technische Daten Proline t-mass F 300 HART Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über den Stromeingang → 170. Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA...
-
Seite 171: Ausgang
Proline t-mass F 300 HART Technische Daten 15.4 Ausgang Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR •... - Seite 172 Technische Daten Proline t-mass F 300 HART Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • FAD-Volumenfluss • Fließgeschwindigkeit • Temperatur • Energiefluss • Druck • Dichte • Wärmefluss • Elektroniktemperatur • 2. Temperatur Wärmedifferenz Bei SIL (Anwendungspaket) nur Massefluss Stromausgang 4…20 mA...
- Seite 173 Proline t-mass F 300 HART Technische Daten Leerlaufspannung DC 28,8 V (aktiv) Spannungsabfall Bei 22,5 mA: ≤ DC 2 V Impulsausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Impulsbreite Einstellbar: 0,05 …...
-
Seite 174: Relaisausgang
Technische Daten Proline t-mass F 300 HART Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Aus • Massefluss • Volumenfluss • Normvolumenfluss • FAD-Volumenfluss • Wärmefluss • Energiefluss • Fließgeschwindigkeit • Dichte • Brennwert •... -
Seite 175: Ausfallsignal
Proline t-mass F 300 HART Technische Daten Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt. Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar: • 4 … 20 mA gemäß NAMUR-Empfehlung NE 43 • 4 … 20 mA gemäß US •... -
Seite 176: Energieversorgung
Technische Daten Proline t-mass F 300 HART Schnittstelle/Protokoll • Via digitale Kommunikation: HART-Protokoll • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt:... - Seite 177 Proline t-mass F 300 HART Technische Daten Leistungsaufnahme Messumformer Max. 10 W (Wirkleistung) Einschaltstrom Max. 36 A (<5 ms) gemäß NAMUR-Empfehlung NE 21 Stromaufnahme Messumformer • Max. 400 mA (24 V) • Max. 200 mA (110 V, 50/60 Hz; 230 V, 50/60 Hz) Versorgungsausfall •...
-
Seite 178: Leistungsmerkmale
Technische Daten Proline t-mass F 300 HART 15.6 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Trockene Luft mit +20 … +30 °C (+68 … +86 °F) bei 0,8 … 1,5 bar (12 … 22 psi) • Angaben laut Kalibrationsprotokoll •... - Seite 179 Proline t-mass F 300 HART Technische Daten wenn die Leistungsenergie des Sensors überschritten ist bzw. die Mach-Zahl größer wird als nachfolgend aufgelistet. Mach-Zahl Bestellmerkmal • Bestellmerkmal "Sensorausführung; Sensor; Messrohr:", Option SB "Bidirektional; rostfr. Stahl; rostfr. Stahl" • Bestellmerkmal "Sensorausführung; Sensor; Messrohr:", Option SC "Rückflusserkennung; rostfr.
-
Seite 180: Montage
Technische Daten Proline t-mass F 300 HART 15.7 Montage Montagebedingungen → 20 Endress+Hauser... -
Seite 181: Umgebung
‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden → 162. Lagerungstemperatur –50 … +80 °C (–58 … +176 °F), vorzugsweise bei +20 °C (+68 °F) Atmosphäre Wenn ein Messumformergehäuse aus Kunststoff bestimmten Dampf-Luft-Gemischen per-... - Seite 182 Technische Daten Proline t-mass F 300 HART Elektromagnetische Ver- Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) träglichkeit (EMV) Details sind in der Konformitätserklärung ersichtlich. Endress+Hauser...
-
Seite 183: Prozess
Proline t-mass F 300 HART Technische Daten 15.9 Prozess Messstofftemperaturbe- Messaufnehmer reich –40 … +180 °C (–40 … +356 °F) Messstoffdruckbereich Minimum 0.5 bar absolut. Maximal zulässiger Messstoffdruck → 183 Druck-Temperatur-Kurven Die folgenden Druck-Temperatur-Kurven beziehen sich auf alle drucktragenden Teile des Geräts und nicht nur auf den Prozessanschluss. - Seite 184 Technische Daten Proline t-mass F 300 HART Flanschanschluss nach ASME B16.5 [psi] [bar] Class 300 Class 150 [°C] [°F] A0041064-DE 43 Mit Flanschwerkstoff 1.4404/F316L/F316 Durchflussgrenze Messbereich → 166 Der maximale Durchfluss ist vom Gastyp und der verwendeten Rohrnennweite abhängig.
-
Seite 185: 15.10 Konstruktiver Aufbau
Proline t-mass F 300 HART Technische Daten 15.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" . Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben inklusive Messumformer gemäß Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet". -
Seite 186: Prozessanschlüsse
Technische Daten Proline t-mass F 300 HART Kabeleinführungen/-verschraubungen A0020640 44 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. -
Seite 187: 15.11 Anzeige Und Bedienoberfläche
Proline t-mass F 300 HART Technische Daten Externe WLAN-Antenne • Antenne: Kunststoff ASA (acrylic ester-styrene-acrylonitrile) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Prozessanschlüsse • EN 1092-1-B1 •... -
Seite 188: Kabeleinführung
Technische Daten Proline t-mass F 300 HART Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , , • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →... -
Seite 189: Unterstützte Bedientools
Proline t-mass F 300 HART Technische Daten Serviceschnittstelle → 64 Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol- gen. -
Seite 190: Historom Datenmanagement
Technische Daten Proline t-mass F 300 HART Unterstützte Funktionen Datenaustausch zwischen Bediengerät (wie z.B. Notebook) und Messgerät: • Konfiguration vom Messgerät laden (XML-Format, Konfiguration sichern) • Konfiguration ins Messgerät speichern (XML-Format, Konfiguration wieder herstellen) • Export der Eventliste (.csv-Datei) • Export der Parametereinstellungen (.csv-Datei oder PDF-Datei, Dokumentation der Kon- figuration der Messstelle erstellen) •... - Seite 191 Proline t-mass F 300 HART Technische Daten Manuell Zusätzlicher Parameterdatensatz (komplette Parametereinstellungen) im integrierten Gerätespeicher HistoROM Backup für: • Datensicherungsfunktion Sicherung und spätere Wiederherstellung einer Geräteparametrierung im Gerätespei- cher HistoROM Backup • Datenvergleichsfunktion Vergleich der aktuellen Geräteparametrierung mit der im Gerätespeicher HistoROM Backup gespeicherten Geräteparametrierung...
-
Seite 192: 15.12 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. RCM-Tick Kennzeichnung Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)". - Seite 193 Detaillierte Informationen zur Funkzulassung: Sonderdokumentation Druckgerätezulassung • Mit der Kennzeichnung PED/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforde- rungen" des Anhangs I der Druckgeräterichtlinie 2014/68/EU. • Geräte ohne diese Kennzeichnung (ohne PED) sind nach guter Ingenieurspraxis ausge- legt und hergestellt.
- Seite 194 • EN 301489 Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM). Klassifizierung der Prozess- Geräte von Endress+Hauser werden gemäß ANSI/ISA 12.27.01 konstruiert. Dies ermög- dichtung zwischen elektri- licht es dem Anwender, auf die Installation und die Kosten einer externen sekundären Pro- schem Anschluss und...
-
Seite 195: 15.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com. -
Seite 196: 15.15 Ergänzende Dokumentation
15.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D-Matrixcode (QR-Code) auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät... - Seite 197 Proline t-mass F 300 HART Technische Daten Inhalt Dokumentationscode NEPSI Ex i XA01502D NEPSI Ex nA XA01503D Sonderdokumentation Inhalt Dokumentationscode Angaben zur Druckgeräterichtlinie SD01614D Handbuch zur Funktionalen Sicherheit SD02483D Abgesetztes Anzeige- und Bedienmodul DKX001 SD01763D Funkzulassungen für WLAN-Schnittstelle für Anzeigemodul A309/A310...
-
Seite 198: Stichwortverzeichnis
Stichwortverzeichnis Proline t-mass F 300 HART Stichwortverzeichnis Behebungsmaßnahmen Aufrufen ......144 AMS Device Manager . - Seite 199 Proline t-mass F 300 HART Stichwortverzeichnis Eingetragene Marken ......8 Entsorgung ....... 161 Einsatz Messgerät...
