Potentialausgleich

Klemmen

Kabeleinführungen

Kabelspezifikation

Endress+Hauser
1
+
-
-
+

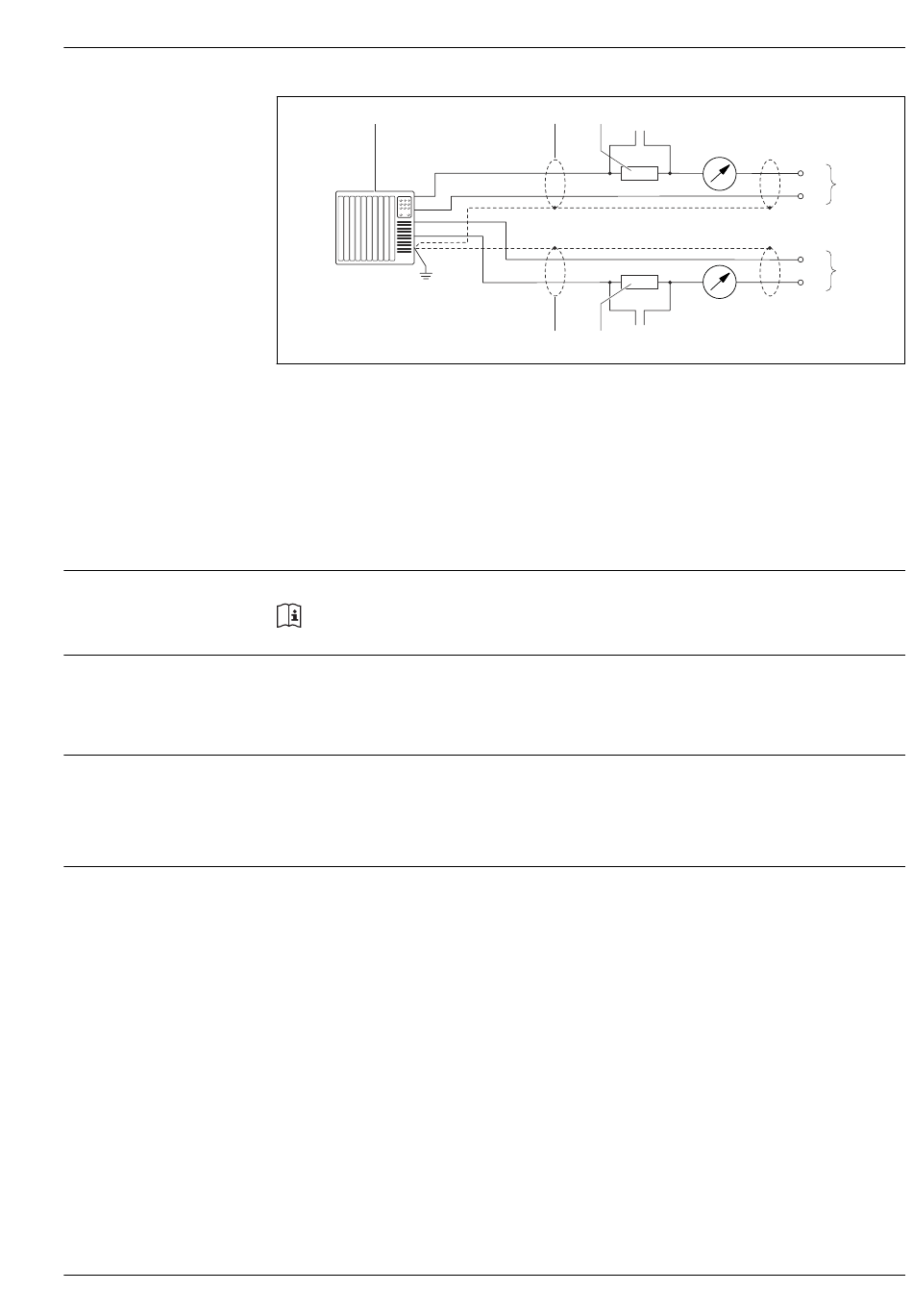

 16 Anschlussbeispiel für HART-Eingang (Master-Mode) über Stromausgang (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS).
Voraussetzung: Automatisierungssystem mit HART-Version 6, die HART-Kommandos 113 und 114 können
verarbeitet werden.
2 Kabelschirm, Kabelspezifikation beachten (→  33)
3 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  9)
4 Anschluss für HART-Bediengeräte (→  75)
5 Analoges Anzeigeinstrument
6 Messumformer
7 Messaufnehmer für externe Messgröße
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation
(XA) beachten.
Messumformer
Federkraftklemmen für Aderquerschnitte 0,5...2,5 mm
Safety Barrier Promass 100
Steckbare Schraubklemmen für Aderquerschnitte 0,5...2,5 mm
• Kabelverschraubung: M20 × 1,5 mit Kabel 6...12 mm (0,24...0,47 in)
• Gewinde für Kabeleinführung:
– NPT ½"
– G ½"
– M20
Zulässiger Temperaturbereich
• –40 °C (–40 °F)...+80 °C (+176 °F)
• Mindestanforderung: Kabel-Temperaturbereich ≥ Umgebungstemperatur + 20 K
Energieversorgungskabel
Normales Installationskabel ausreichend.
Signalkabel
Stromausgang
Bei 4-20 mA HART: Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten.
Impuls-/Frequenz-/Schaltausgang
Normales Installationskabel ausreichend.
PROFIBUS DP
IEC 61158 spezifiziert zwei Kabeltypen (A und B) für die Busleitung, die für alle Übertragungsraten
eingesetzt werden können. Empfohlen wird Kabeltyp A.
2 3 4 5
4...20 mA
4...20 mA
3 4
2 5
2 (20...14 AWG)
2 (20...14 AWG)
+
6
-
-
7
+
A0019830
