Bei einer Geräteausführung mit Gerätestecker muss das Messumformergehäuse nicht geöffnet
werden, um das Signalkabel oder Energieversorgungskabel anzuschließen.

Anschlussbeispiele

Stromausgang 4-20 mA HART
1
+
_

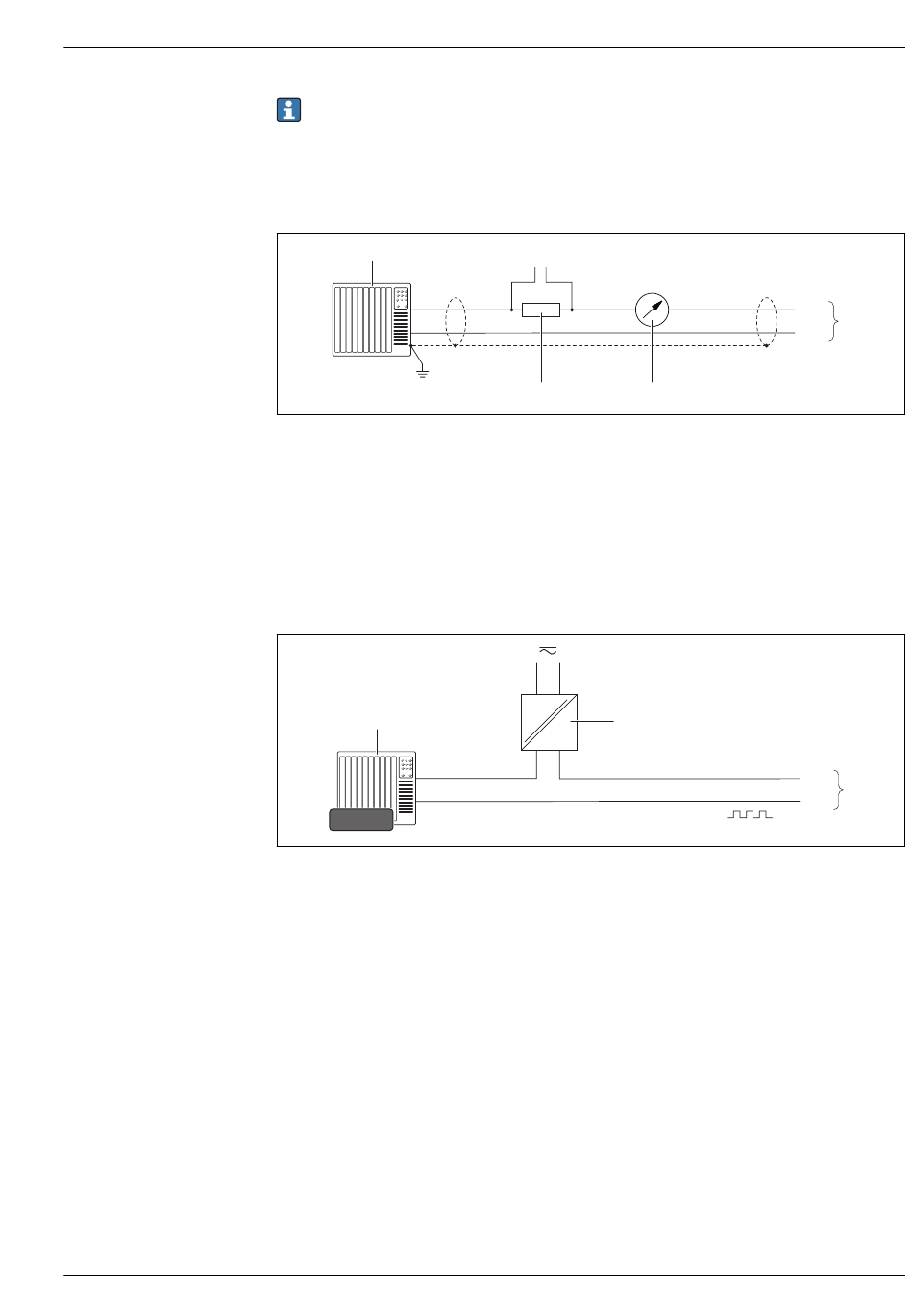

 8 Anschlussbeispiel für Stromausgang 4-20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm, Kabelspezifikation beachten (→  33)
3 Anschluss für HART-Bediengeräte (→  75)
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  9)
5 Analoges Anzeigeinstrument: Maximale Bürde beachten (→  9)
6 Messumformer
Impuls-/Frequenzausgang
1
_
+
12345
 9 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten (→  9)
2 3
4
2
– +
4...20 mA
5
+
6
–
A0016800
+
3
–
A0016801
