Endress+Hauser Proline Promass I 100 Technische Information Seite 31

Proline Promass I 100
Endress+Hauser
Modbus RS485
1
2
A
B

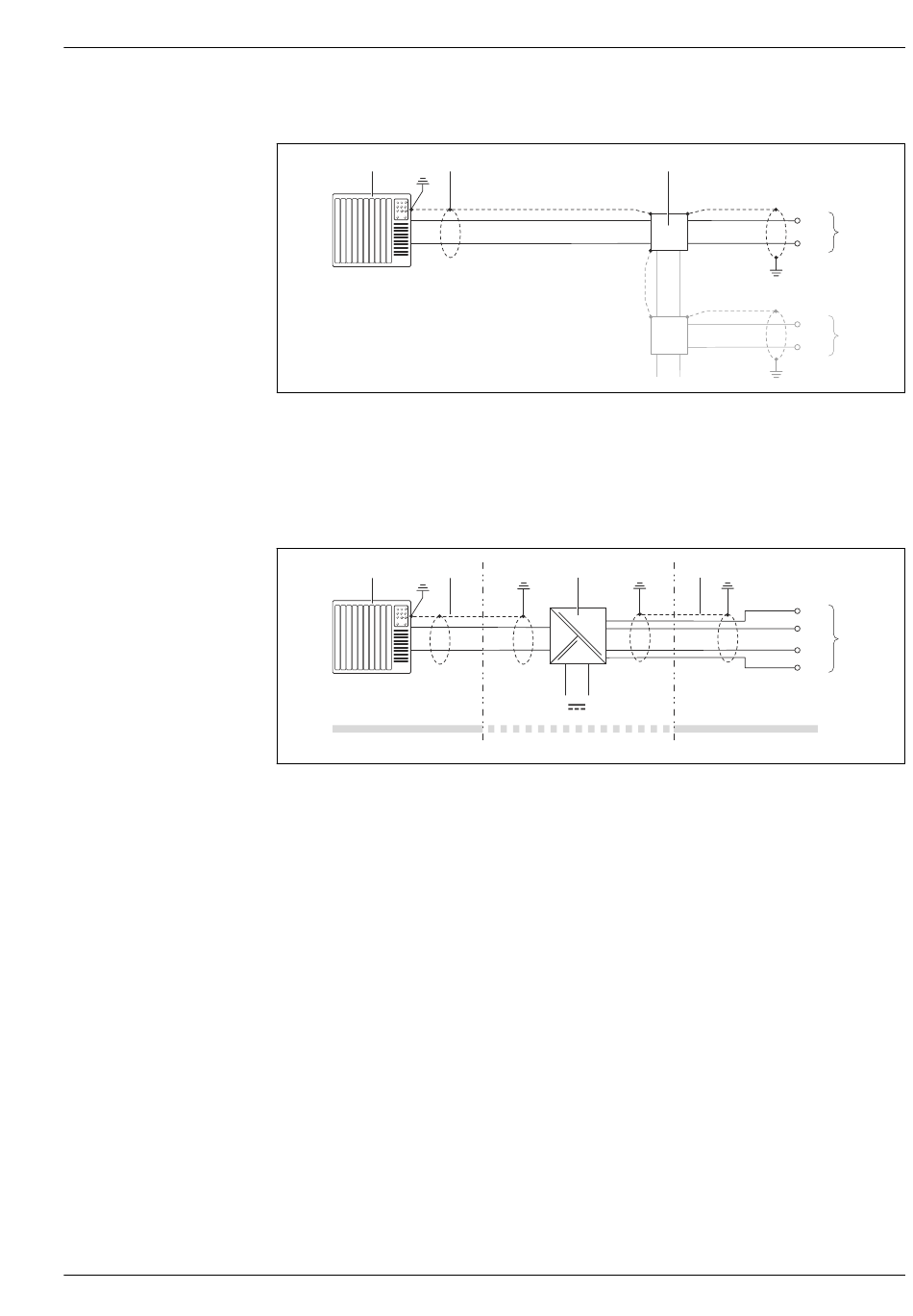

 12 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels-
pezifikation beachten (→  34)
3 Verteilerbox
4 Messumformer
1 2
A
B
5
 13 Anschlussbeispiel für Modbus RS485 eigensicher
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm, Kabelspezifikation beachten (→  33)
3 Safety Barrier Promass 100
4 Kabelspezifikation beachten (→  34)
5 Nicht explosionsgefährdeter Bereich
6 Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
7 Eigensicherer Bereich
8 Messumformer
3
3 4
A
A
B
L+
B
L-
L- L+
6
A
4
B
A
4
B
A0016803
A
B
8
L+
L-
7
A0016804
31
