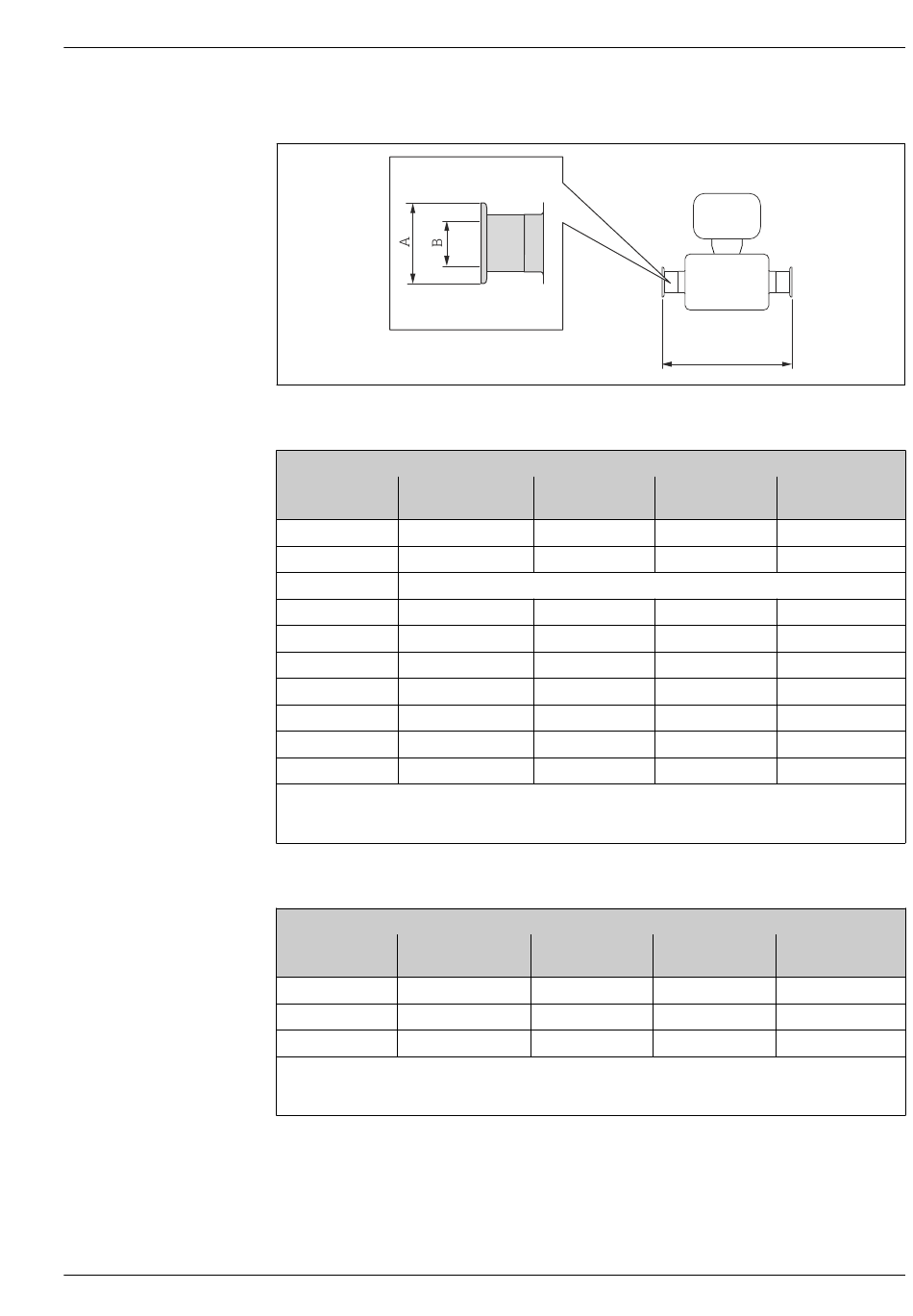

Tri-Clamp
 41 Maßeinheit mm (in)
1", 1½", 2" -Tri-Clamp für Rohrgröße: Titan (Bestellmerkmal "Prozessanschluss", Option FTW)
DN Clamp
[in]
³⁄₈
¹⁄₂
¹⁄₂ FB siehe ¾"-Tri-Clamp-Anschluss
1
1 FB
1½
1½ FB
2
1)
2 FB
3
3A-Ausführung lieferbar (Bestellmerkmal "Weitere Zulassung", Option LP) in Kombination mit Ra ≤ 32 µin Ra ≤
16 µin (Bestellmerkmal "Messrohr Material", Option CB, CD)
FB = Full bore (voller Nennweitenquerschnitt)
1) Bestellmerkmal "Prozessanschluss", Option FRW
¾"-Tri-Clamp: Titan (Bestellmerkmal "Prozessanschluss", Option FEW)
DN Clamp
[in]
³⁄₈
¹⁄₂
¹⁄₂ FB
3A-Ausführung lieferbar (Bestellmerkmal "Weitere Zulassung", Option LP) in Kombination mit Ra ≤ 32 µin Ra ≤
16 µin (Bestellmerkmal "Messrohr Material", Option CB, CD)
FB = Full bore (voller Nennweitenquerschnitt)
A
[in] [in]
1 1,98
1 1,98
1 1,98
1 1,98
1 ½ 1,98
1 ½ 1,98
2 2,52
2 ½ 3,05
3 3,58
A
[in] [in]
¾ 0,98
¾ 0,98
¾ 0,98
+1,5 (+0.06)
L
-2,0 (-0.08)
B L
[in] [in]
0,87 16,81
0,87 18,23
0,87 23,74
0,87 28,74
1,37 28,78
1,37 33,43
1,87 33,46
2,37 49,92
2,87 49,92
B L
[in] [in]
0,63 16,77
0,63 18,19
0,63 23,7
