Proline Promass I 100

Service-Schnittstelle

Endress+Hauser

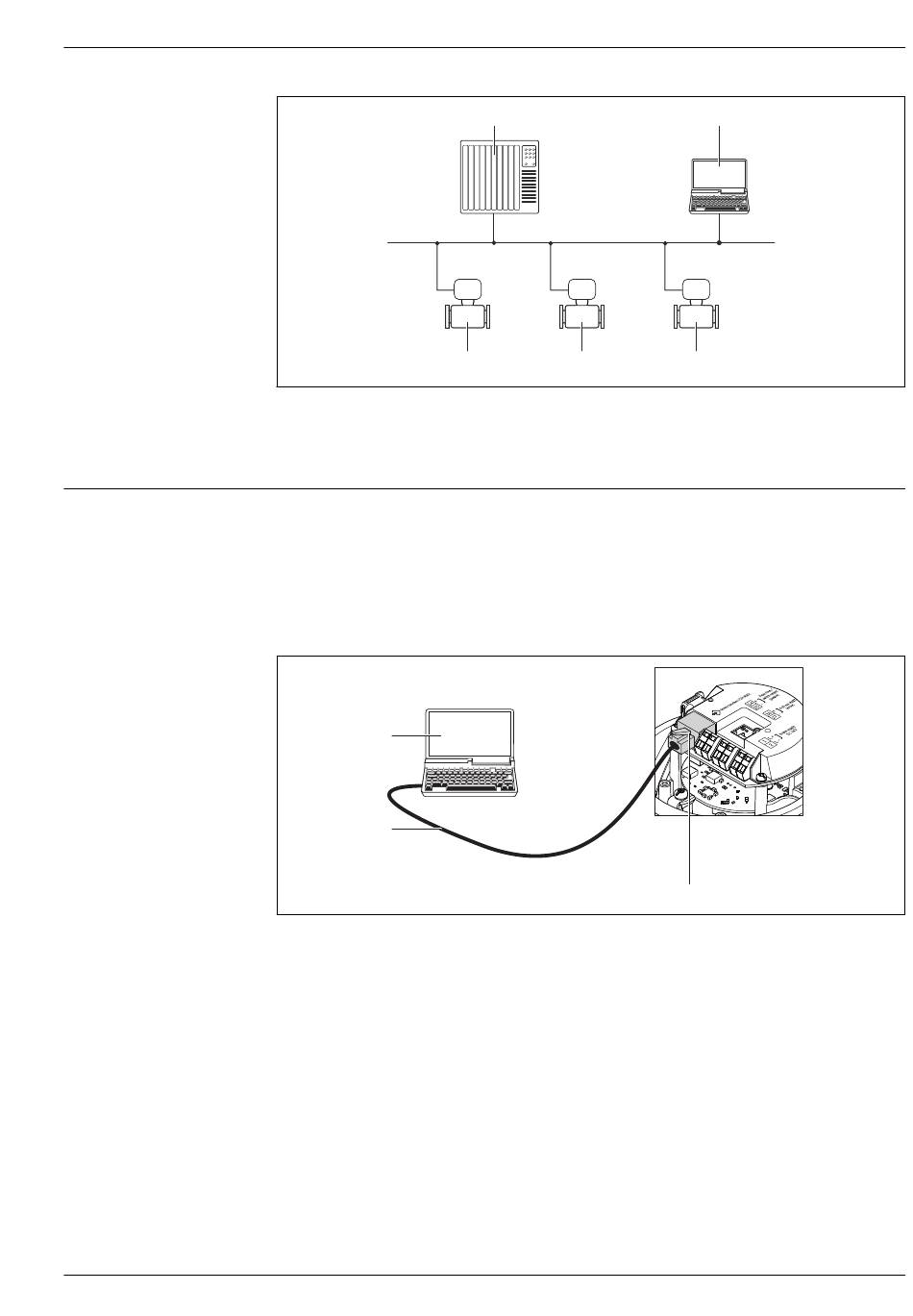

1 Automatisierungssystem
2 Computer mit PROFIBUS-Netzwerkkarte
3 PROFIBUS DP Netzwerk
4 Messgerät
Service-Schnittstelle (CDI-RJ45)
Diese Kommunikationsschnittstelle ist bei folgender Geräteausführung vorhanden:
• Bestellmerkmal "Ausgang", Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang
• Bestellmerkmal "Ausgang", Option L: PROFIBUS DP
• Bestellmerkmal "Ausgang", Option N: EtherNet/IP
HART
2
3
 46 Anschluss bei Bestellmerkmal "Ausgang", Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang
1 Service-Schnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit
Bedientool "FieldCare" mit COM DTM "CDI Communication TCP/IP"
3 Standard-Ethernet-Verbindungskabel mit RJ45-Stecker
1
4 4
2
3
4
1
A0020903
A0016926
