Endress+Hauser Proline Promass I 100 Technische Information Seite 32

32
EtherNet/IP
1

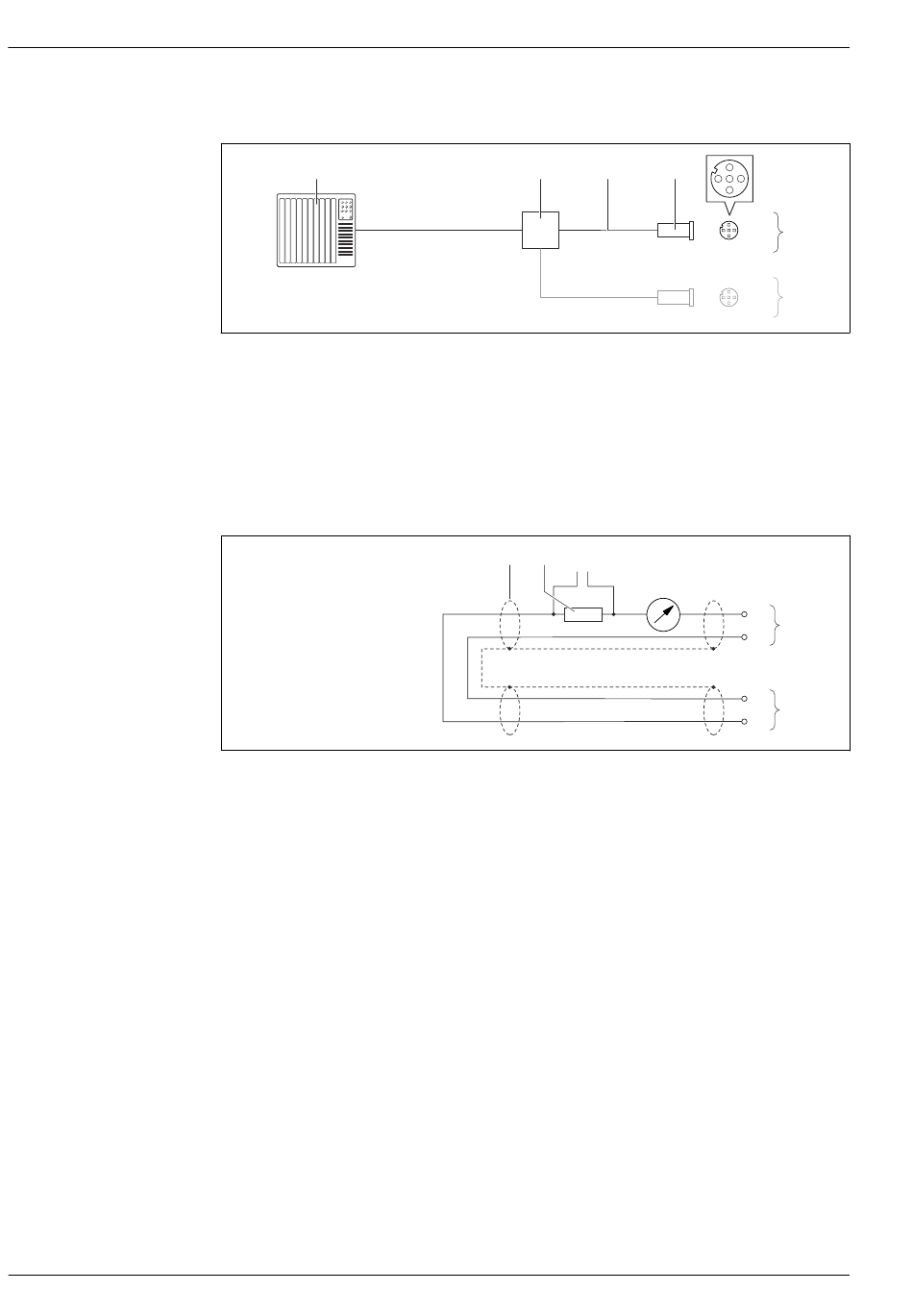

 14 Anschlussbeispiel für EtherNet/IP
1 Automatisierungssystem (z.B. SPS)
2 Ethernet-Switch
3 Kabelspezifikation beachten (→  34)
4 Gerätestecker
5 Messumformer
HART-Eingang
 15 Anschlussbeispiel für HART-Eingang (Burst-Mode) über Stromausgang (aktiv)
1 Kabelschirm, Kabelspezifikation beachten (→  33)
2 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  9)
3 Anschluss für HART-Bediengeräte (→  75)
4 Analoges Anzeigeinstrument
5 Messumformer
6 Messaufnehmer für externe Messgröße
2 3 4
1 2 3 4
4...20 mA
Proline Promass I 100
5
5
A0016805
+
5
-
-
6
+
A0019828
