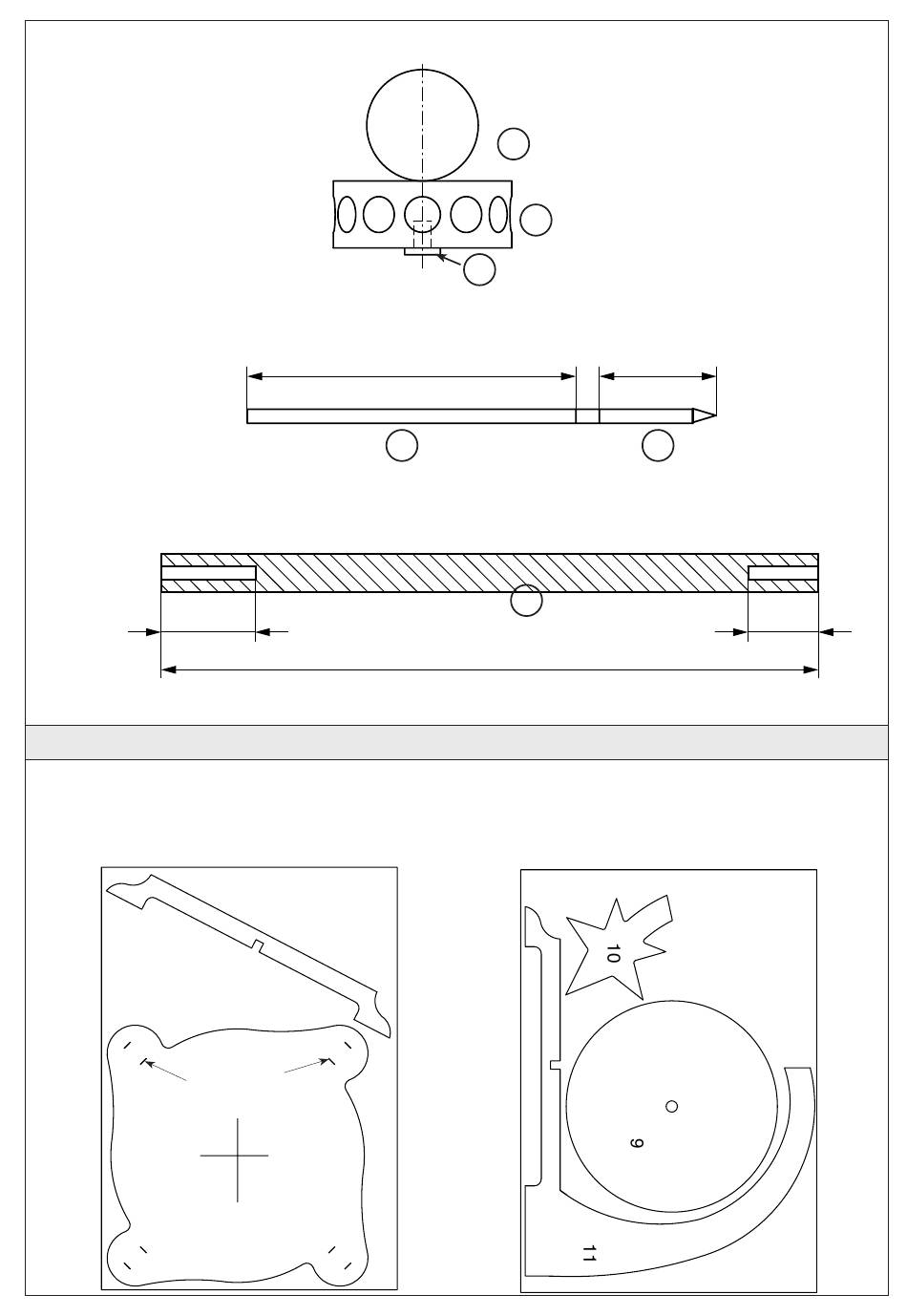

5.1.5 Auf den Rotorkopf (3) die Kugel (4) mittig aufleimen und von unten in den Rotorkopf die Reduzierhülse (5) drük-
ken.
5.1.6 Den Schweißdraht (6) an einem Ende mit einer Feile anspitzen. Anschließend vom Ende mit der Spitze 25 mm ab-
längen (8). Das Reststück auf 70 mm ablängen. Enden sauber entgraten.
5.1.7 Die Säule (7) ø 8 x 200 mm auf 140 mm ablängen und oben und unten genau senkrecht mit 3 mm gemäß Zeich-
nung bohren. Unbedingt Ständerbohrmachine und Maschinenschraubstock verwenden (evtl. vom Werklehrer
herstellen lassen).
Lagerspitze
20,0
5.1.8 Die Lagerspitze (8) in die Säule einkleben.
5.2 Herstellung der Einzelteile und Zusammenbau des Untergestells
5.2.1 Die Kontur des Tellers (9), des Sterns (10), des Sternbogens (11), des Fusses (12) und des Bodens (13) von der
Schablone (s. Seite 7/9/11) auf die beiden Sperrholzplatten 6 x 210 x 300 mm übertragen und mit der Laubsäge
aussägen. Teile sauber verschleifen.
Schneideplan
12
Schlitze für
Kerzenhalter!
13
4
4
3
5
70,0
70,0
6
7
140,0
2
40,0
25,0
8
Schneideplan
7
Achse
15,0
D106108#1
