Zusammenbau
Fahne
Messingrohr hier
an den Topf löten
Topf
-
+
Drahtlänge nach
eigenem Bedarf
6
Öffnung oben zulöten
Drähte einlöten
Elektronik
Taster
flache Seite
kurzer Draht
Kathode
Anleitung zur elektrischen Verdrahtung

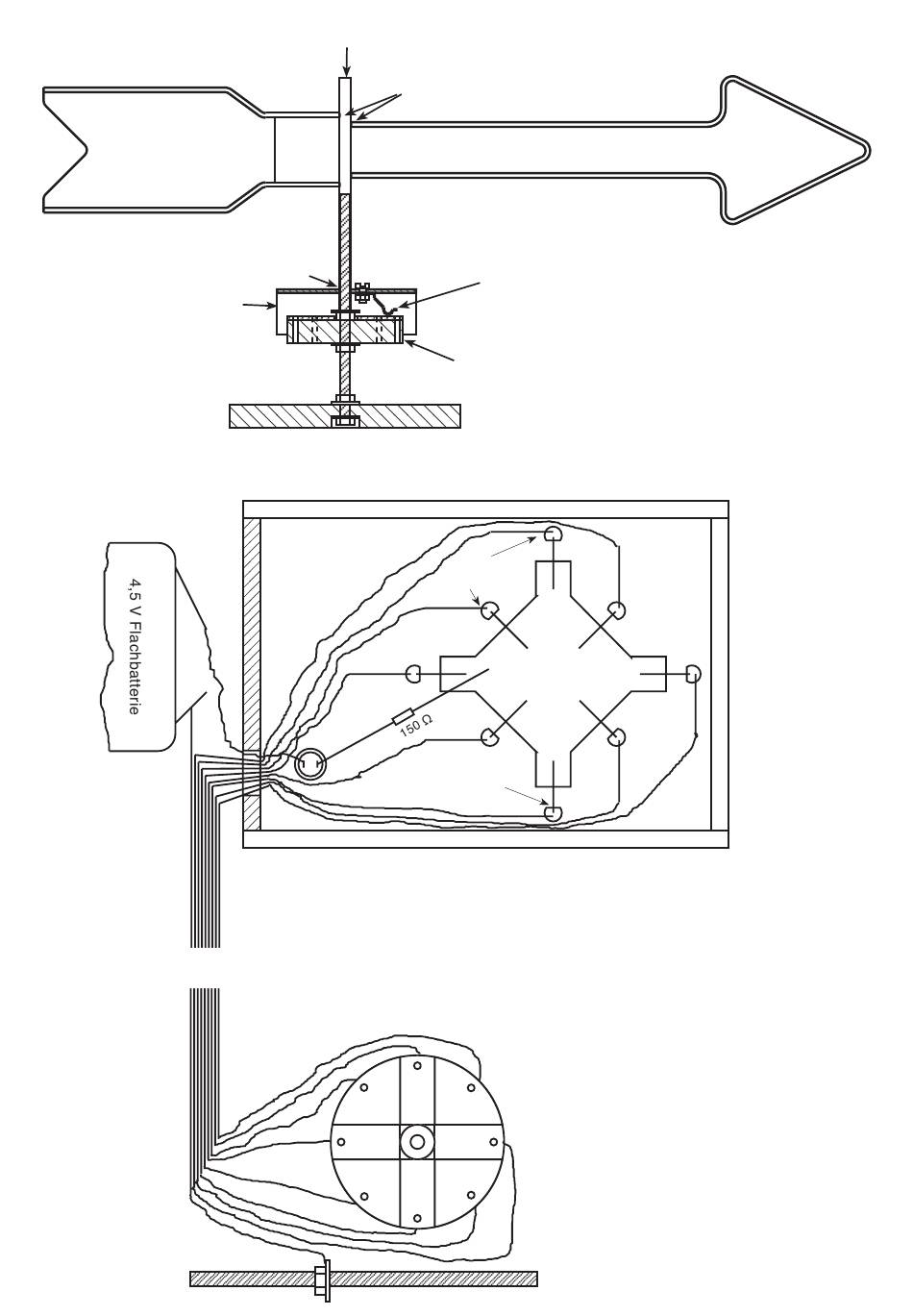

Die Zeichnung zeigt den Blick in den offenen Kasten.
Die Leuchtdioden sind eingesetzt und mit einem Tropfen Klebstoff gesichert.
Vom Flachbandkabel ein Kabel abziehen, so daß nur noch 9 Kabel aneinander sind.
Der Pluspol der Batterie wird über eine Unterlegscheibe mit der Gewindestange ver-
bunden.
An die langen Anschlußdrähte (Anoden) werden jeweils ein abisoliertes Kabel ange-
lötet (Reihenfolge beachten). Die kurzen Anschlüsse (Kathode) werden auf der
Schleifkontakt
Kontaktplatte
Holzständer oder Befestigung an einem Mast
langer Draht
Anode
Kontaktplatte
ausgesägten Kontaktplatte aufgelötet. Mit dem
Widerstand verbindet man die Kontaktplatte mit
dem Taster.
Der Taster wird an den Minuspol der Batterie an-
geschlossen.
Drähte von unten durch-
stecken und oben anlöten
Anschluß an die Gewindestange durch
Anlöten an die Unterlegscheibe.
