6.2 Herstellung Messerhalter und Querverbinder

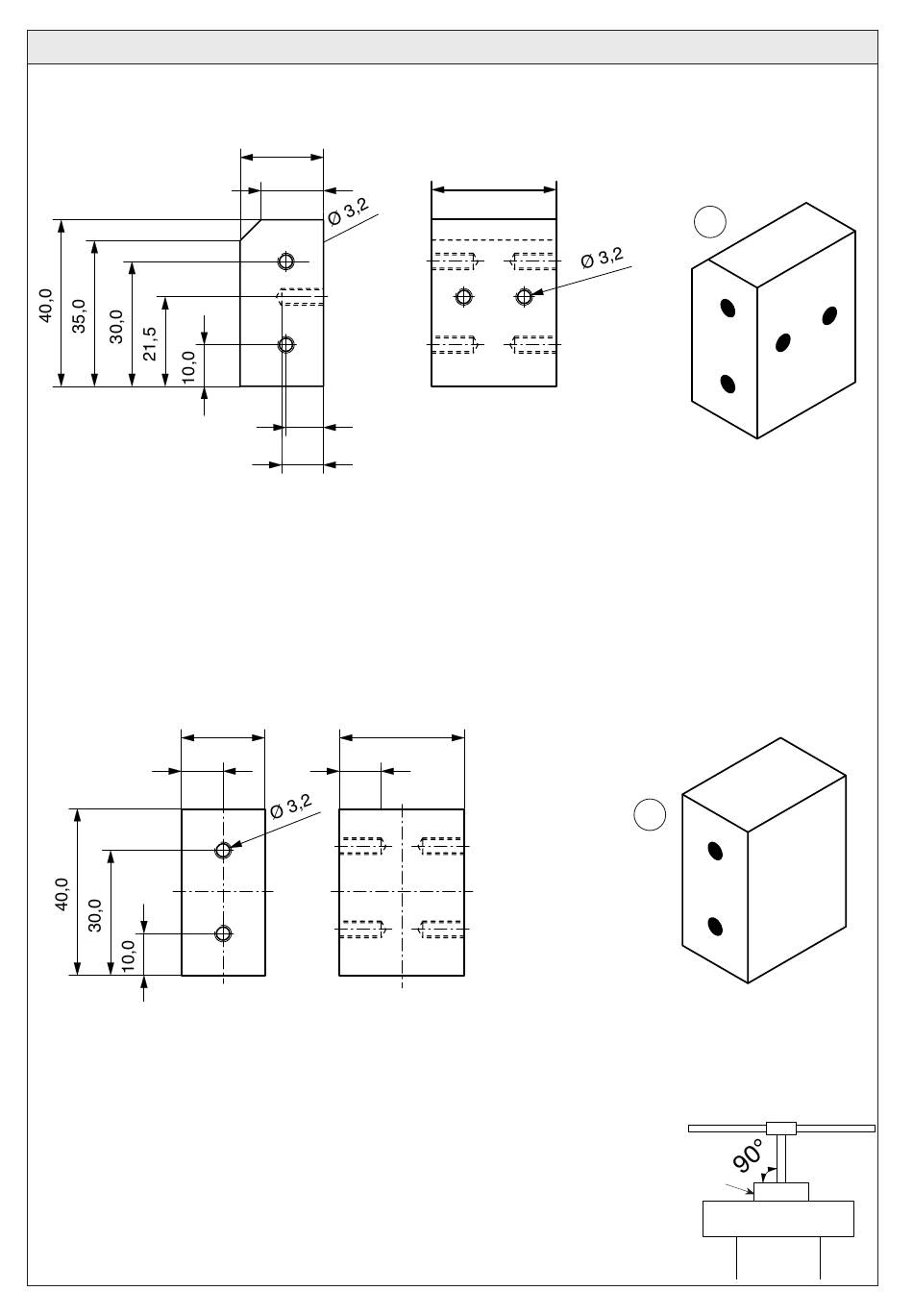

6.2.1 Maße für die Bohrungen auf den Aluquader (2a) übertragen.
Hinweis:
6.2.2 Bohrungen ankörnen und alle Bohrungen ø 3,2 mm 10-12 mm tief bohren.
Darauf achten, daß beim Bohren alle Bohrungen senkrecht zum Werkstück durchgeführt werden.
Zum Bohren eine Ständerbohrmaschine verwenden.
Hinweis:
20,0
10,0
6.2.3 Querverbinder (2b) wie in Arbeitsschritt 6.2.1 und 6.2.2 beschrieben anreißen, überprüfen und bohren.
6.2.4 Nun werden in beide Teile (2a/2b) die Gewinde M4 gebohrt.
Hierzu die Werkstücke im Schraubstock einspannen.
Hinweis:
Mit dem Gewindebohrer "1 Ring" (=Vorschneider) beginnen. Im Anschluß Gewindeboh-
rer "2 Ringe" (= Mittelschneider) und zum Schluß mit Gewindebohrer 3 (= Feinschneider)
jedes Gewinde einzeln bohren. Jeweils nach drei Umdrehungen das Windeisen
eine Umdrehung zurückdrehen, damit die Späne brechen.
Hinweis:
Während dem Gewindebohren mit einem Winkel ständig
überprüfen, daß der Gewindebohrer senkrecht zum Werk-
stück steht!
D112134#1
Maße mit den Seitenteilen vergleichen (Realmaß) und evtl. korrigieren!
20,0
15,0
9,0
10,0
Anmerkung:
Bohrdurchmesser ergibt sich wie folgt:
Radius der Gewindeschraube x 1,6
M4= 2mm x 1,6 = 3,2 mm
Beim Einspannen der Alublöcke in einen Maschinenschraubstock immer Schutzbacken
verwenden (Werkzeugspuren)!
30,0
10,0
Schutzbacken verwenden!
30,0
2b
2a
Werkstück
Schraubstock
5
