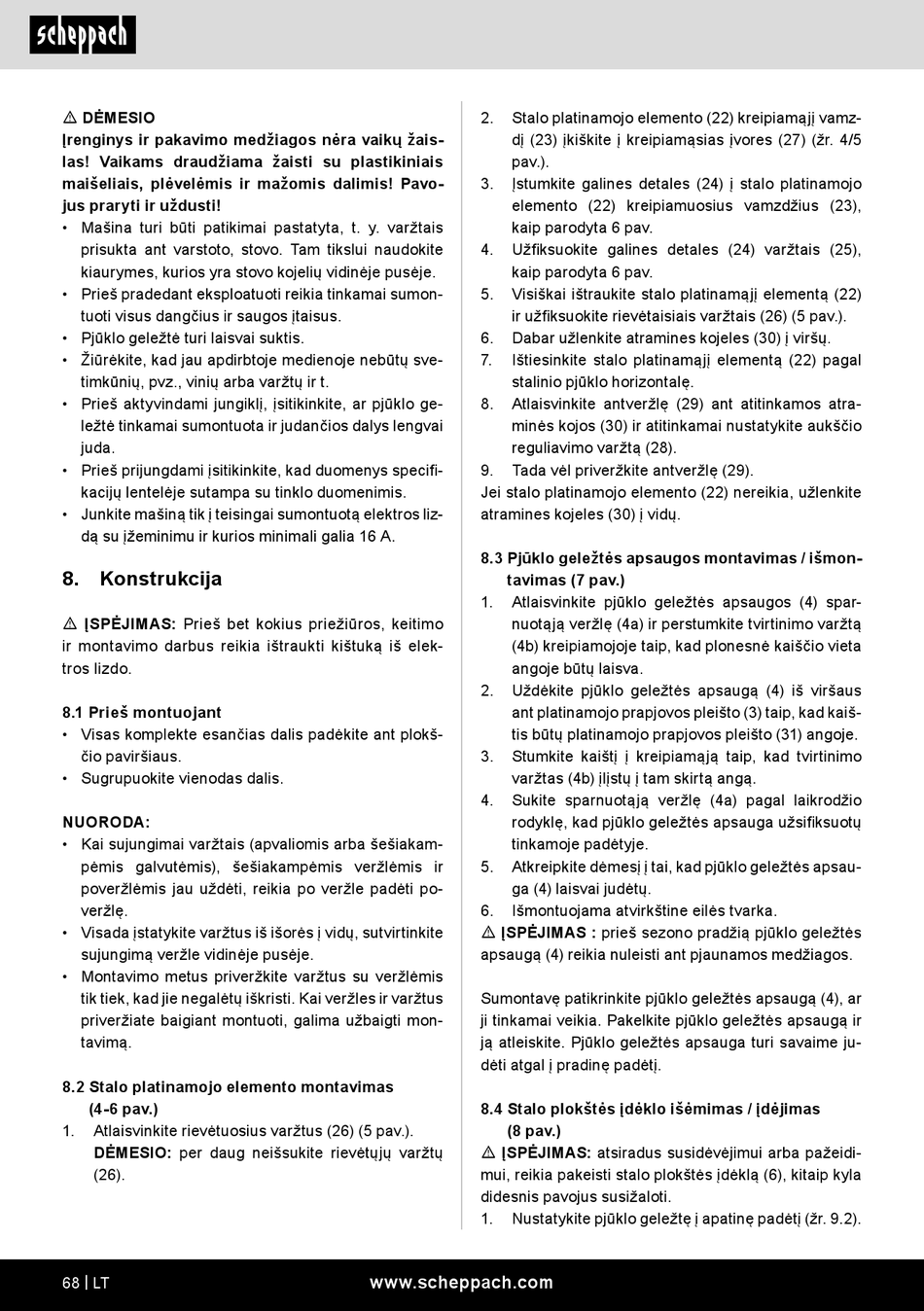

m DĖMESIO
Įrenginys ir pakavimo medžiagos nėra vaikų žais-
las! Vaikams draudžiama žaisti su plastikiniais
maišeliais, plėvelėmis ir mažomis dalimis! Pavo-
jus praryti ir uždusti!
• Mašina turi būti patikimai pastatyta, t. y. varžtais
prisukta ant varstoto, stovo. Tam tikslui naudokite
kiaurymes, kurios yra stovo kojelių vidinėje pusėje.
• Prieš pradedant eksploatuoti reikia tinkamai sumon-
tuoti visus dangčius ir saugos įtaisus.
• Pjūklo geležtė turi laisvai suktis.
• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-
timkūnių, pvz., vinių arba varžtų ir t.
• Prieš aktyvindami jungiklį, įsitikinkite, ar pjūklo ge-
ležtė tinkamai sumontuota ir judančios dalys lengvai
juda.
• Prieš prijungdami įsitikinkite, kad duomenys specifi-
kacijų lentelėje sutampa su tinklo duomenimis.
• Junkite mašiną tik į teisingai sumontuotą elektros liz-
dą su įžeminimu ir kurios minimali galia 16 A.

8. Konstrukcija

m ĮSPĖJIMAS: Prieš bet kokius priežiūros, keitimo
ir montavimo darbus reikia ištraukti kištuką iš elek-
tros lizdo.
8.1 Prieš montuojant
• Visas komplekte esančias dalis padėkite ant plokš-
čio paviršiaus.
• Sugrupuokite vienodas dalis.
NUORODA:
• Kai sujungimai varžtais (apvaliomis arba šešiakam-
pėmis galvutėmis), šešiakampėmis veržlėmis ir
poveržlėmis jau uždėti, reikia po veržle padėti po-
veržlę.
• Visada įstatykite varžtus iš išorės į vidų, sutvirtinkite
sujungimą veržle vidinėje pusėje.
• Montavimo metus priveržkite varžtus su veržlėmis
tik tiek, kad jie negalėtų iškristi. Kai veržles ir varžtus
priveržiate baigiant montuoti, galima užbaigti mon-
tavimą.
8.2 Stalo platinamojo elemento montavimas
(4-6 pav.)
1. Atlaisvinkite rievėtuosius varžtus (26) (5 pav.).
DĖMESIO: per daug neišsukite rievėtųjų varžtų
(26).
68 | LT
2. Stalo platinamojo elemento (22) kreipiamąjį vamz-
dį (23) įkiškite į kreipiamąsias įvores (27) (žr. 4/5
pav.).
3. Įstumkite galines detales (24) į stalo platinamojo
elemento (22) kreipiamuosius vamzdžius (23),
kaip parodyta 6 pav.
4. Užfiksuokite galines detales (24) varžtais (25),
kaip parodyta 6 pav.
5. Visiškai ištraukite stalo platinamąjį elementą (22)
ir užfiksuokite rievėtaisiais varžtais (26) (5 pav.).
6. Dabar užlenkite atramines kojeles (30) į viršų.
7. Ištiesinkite stalo platinamąjį elementą (22) pagal
stalinio pjūklo horizontalę.
8. Atlaisvinkite antveržlę (29) ant atitinkamos atra-
minės kojos (30) ir atitinkamai nustatykite aukščio
reguliavimo varžtą (28).
9. Tada vėl priveržkite antveržlę (29).
Jei stalo platinamojo elemento (22) nereikia, užlenkite
atramines kojeles (30) į vidų.
8.3 Pjūklo geležtės apsaugos montavimas / išmon-
tavimas (7 pav.)
1. Atlaisvinkite pjūklo geležtės apsaugos (4) spar-
nuotąją veržlę (4a) ir perstumkite tvirtinimo varžtą
(4b) kreipiamojoje taip, kad plonesnė kaiščio vieta
angoje būtų laisva.
2. Uždėkite pjūklo geležtės apsaugą (4) iš viršaus
ant platinamojo prapjovos pleišto (3) taip, kad kaiš-
tis būtų platinamojo prapjovos pleišto (31) angoje.
3. Stumkite kaištį į kreipiamąją taip, kad tvirtinimo
varžtas (4b) įlįstų į tam skirtą angą.
4. Sukite sparnuotąją veržlę (4a) pagal laikrodžio
rodyklę, kad pjūklo geležtės apsauga užsifiksuotų
tinkamoje padėtyje.
5. Atkreipkite dėmesį į tai, kad pjūklo geležtės apsau-
ga (4) laisvai judėtų.
6. Išmontuojama atvirkštine eilės tvarka.
m ĮSPĖJIMAS : prieš sezono pradžią pjūklo geležtės
apsaugą (4) reikia nuleisti ant pjaunamos medžiagos.
Sumontavę patikrinkite pjūklo geležtės apsaugą (4), ar
ji tinkamai veikia. Pakelkite pjūklo geležtės apsaugą ir
ją atleiskite. Pjūklo geležtės apsauga turi savaime ju-
dėti atgal į pradinę padėtį.
8.4 Stalo plokštės įdėklo išėmimas / įdėjimas
(8 pav.)
m ĮSPĖJIMAS: atsiradus susidėvėjimui arba pažeidi-
mui, reikia pakeisti stalo plokštės įdėklą (6), kitaip kyla
didesnis pavojus susižaloti.
1. Nustatykite pjūklo geležtę į apatinę padėtį (žr. 9.2).
