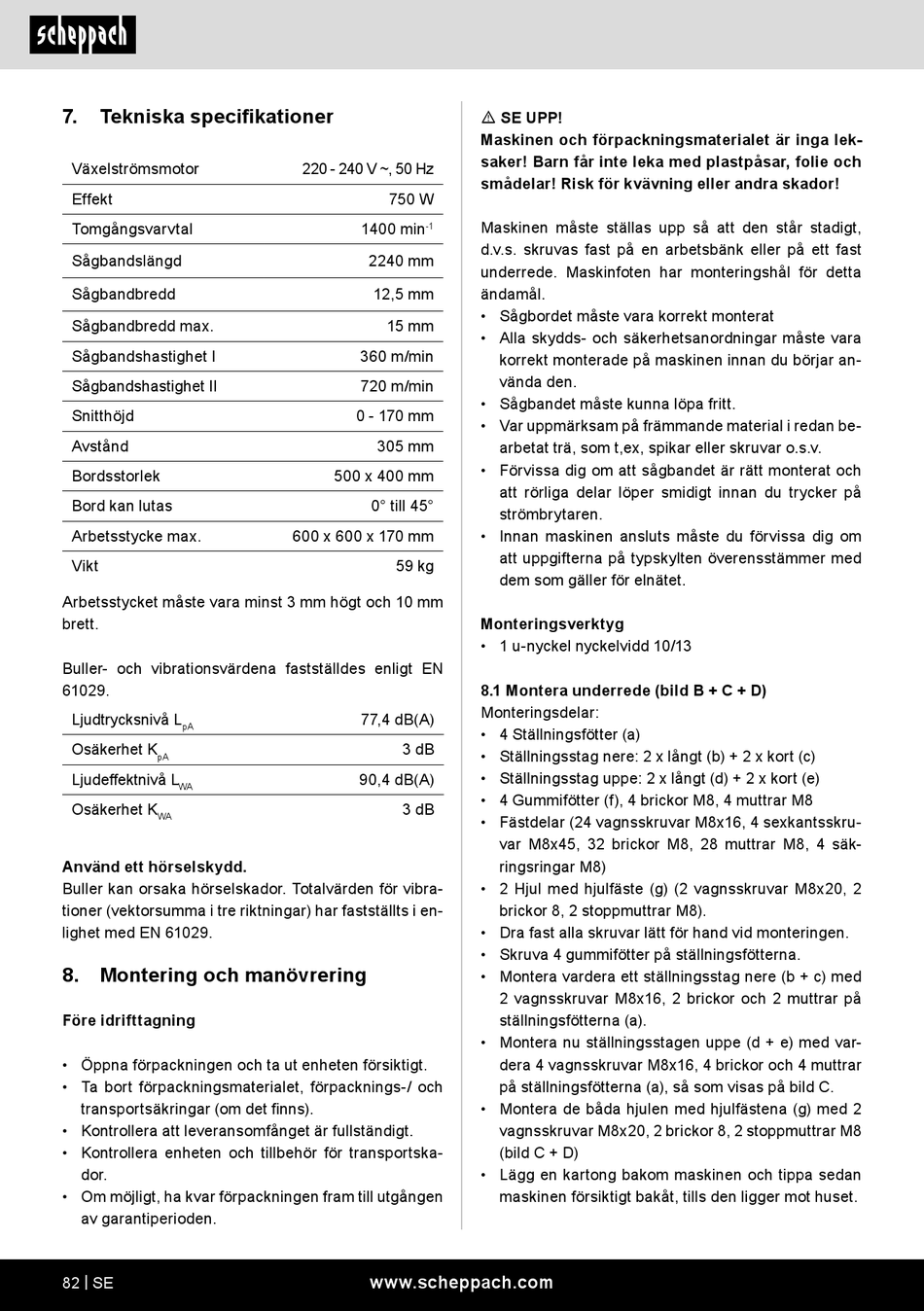

7.

Tekniska specifikationer

Växelströmsmotor
Effekt
Tomgångsvarvtal
Sågbandslängd
Sågbandbredd
Sågbandbredd max.
Sågbandshastighet I
Sågbandshastighet II
Snitthöjd
Avstånd
Bordsstorlek
Bord kan lutas
Arbetsstycke max.
Vikt
Arbetsstycket måste vara minst 3 mm högt och 10 mm
brett.
Buller- och vibrationsvärdena fastställdes enligt EN
61029.
Ljudtrycksnivå L
pA
Osäkerhet K
pA
Ljudeffektnivå L
WA
Osäkerhet K
WA
Använd ett hörselskydd.
Buller kan orsaka hörselskador. Totalvärden för vibra-
tioner (vektorsumma i tre riktningar) har fastställts i en-
lighet med EN 61029.
8. Montering och manövrering
Före idrifttagning
• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
82 | SE
220 - 240 V ~, 50 Hz
750 W
1400 min
-1
2240 mm
12,5 mm
15 mm
360 m/min
720 m/min
0 - 170 mm
305 mm
500 x 400 mm
0° till 45°
600 x 600 x 170 mm
59 kg
77,4 dB(A)
3 dB
90,4 dB(A)
3 dB
www.scheppach.com
m SE UPP!
Maskinen och förpackningsmaterialet är inga lek-
saker! Barn får inte leka med plastpåsar, folie och
smådelar! Risk för kvävning eller andra skador!
Maskinen måste ställas upp så att den står stadigt,
d.v.s. skruvas fast på en arbetsbänk eller på ett fast
underrede. Maskinfoten har monteringshål för detta
ändamål.
• Sågbordet måste vara korrekt monterat
• Alla skydds- och säkerhetsanordningar måste vara
korrekt monterade på maskinen innan du börjar an-
vända den.
• Sågbandet måste kunna löpa fritt.
• Var uppmärksam på främmande material i redan be-
arbetat trä, som t,ex, spikar eller skruvar o.s.v.
• Förvissa dig om att sågbandet är rätt monterat och
att rörliga delar löper smidigt innan du trycker på
strömbrytaren.
• Innan maskinen ansluts måste du förvissa dig om
att uppgifterna på typskylten överensstämmer med
dem som gäller för elnätet.
Monteringsverktyg
• 1 u-nyckel nyckelvidd 10/13
8.1 Montera underrede (bild B + C + D)
Monteringsdelar:
• 4 Ställningsfötter (a)
• Ställningsstag nere: 2 x långt (b) + 2 x kort (c)
• Ställningsstag uppe: 2 x långt (d) + 2 x kort (e)
• 4 Gummifötter (f), 4 brickor M8, 4 muttrar M8
• Fästdelar (24 vagnsskruvar M8x16, 4 sexkantsskru-
var M8x45, 32 brickor M8, 28 muttrar M8, 4 säk-
ringsringar M8)
• 2 Hjul med hjulfäste (g) (2 vagnsskruvar M8x20, 2
brickor 8, 2 stoppmuttrar M8).
• Dra fast alla skruvar lätt för hand vid monteringen.
• Skruva 4 gummifötter på ställningsfötterna.
• Montera vardera ett ställningsstag nere (b + c) med
2 vagnsskruvar M8x16, 2 brickor och 2 muttrar på
ställningsfötterna (a).
• Montera nu ställningsstagen uppe (d + e) med var-
dera 4 vagnsskruvar M8x16, 4 brickor och 4 muttrar
på ställningsfötterna (a), så som visas på bild C.
• Montera de båda hjulen med hjulfästena (g) med 2
vagnsskruvar M8x20, 2 brickor 8, 2 stoppmuttrar M8
(bild C + D)
• Lägg en kartong bakom maskinen och tippa sedan
maskinen försiktigt bakåt, tills den ligger mot huset.
