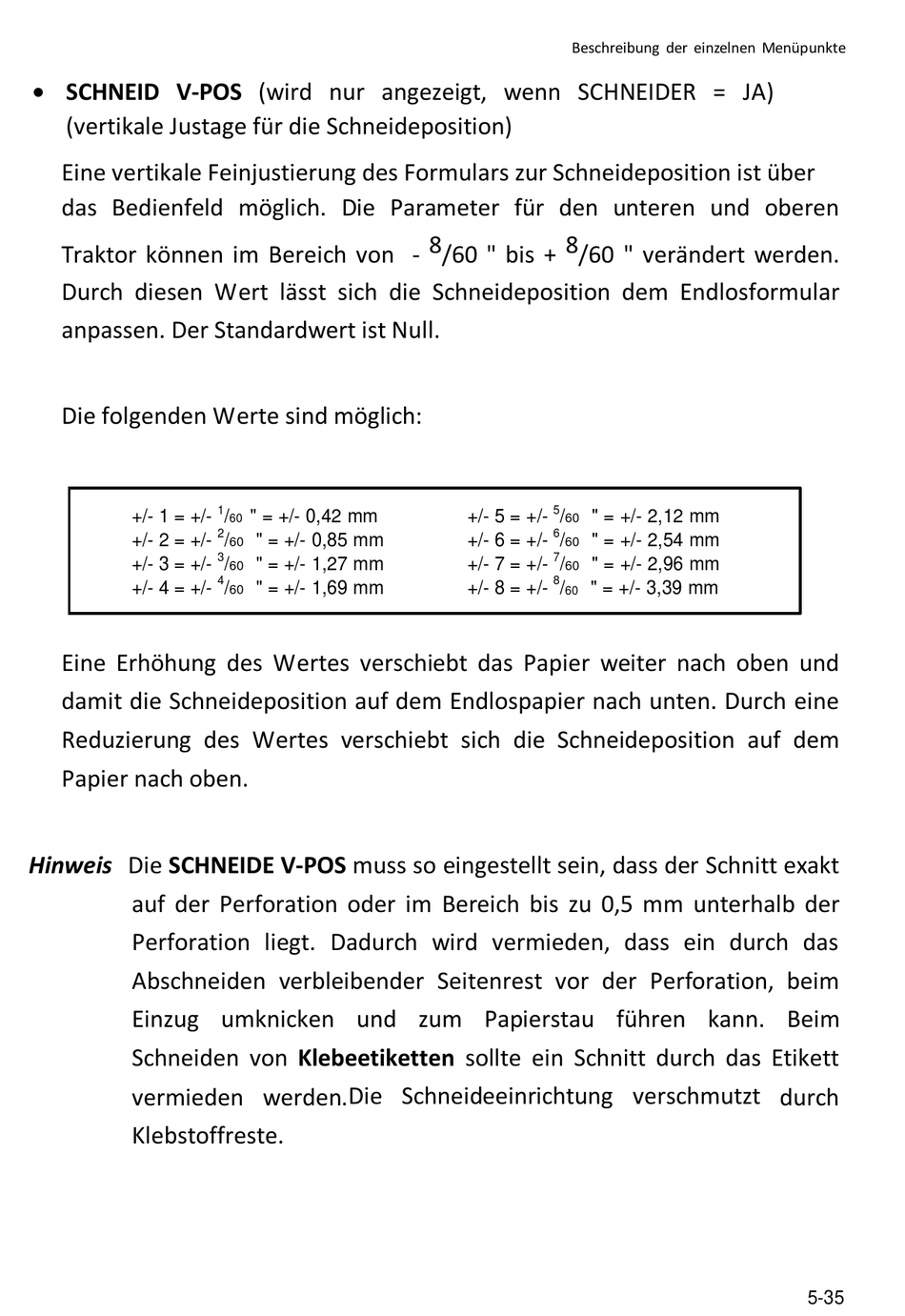

 SCHNEID V-POS (wird nur angezeigt, wenn SCHNEIDER = JA)
(vertikale Justage für die Schneideposition)
Eine vertikale Feinjustierung des Formulars zur Schneideposition ist über
das Bedienfeld möglich. Die Parameter für den unteren und oberen
Traktor können im Bereich von - 8 /60 " bis + 8 /60 " verändert werden.
Durch diesen Wert lässt sich die Schneideposition dem Endlosformular
anpassen. Der Standardwert ist Null.
Die folgenden Werte sind möglich:
+/- 1 = +/-
+/- 2 = +/-
+/- 3 = +/-
+/- 4 = +/-
Eine Erhöhung des Wertes verschiebt das Papier weiter nach oben und
damit die Schneideposition auf dem Endlospapier nach unten. Durch eine
Reduzierung des Wertes verschiebt sich die Schneideposition auf dem
Papier nach oben.
Hinweis Die SCHNEIDE V-POS muss so eingestellt sein, dass der Schnitt exakt
auf der Perforation oder im Bereich bis zu 0,5 mm unterhalb der
Perforation liegt. Dadurch wird vermieden, dass ein durch das
Abschneiden verbleibender Seitenrest vor der Perforation, beim
Einzug umknicken und zum Papierstau führen kann. Beim
Schneiden von Klebeetiketten sollte ein Schnitt durch das Etikett
vermieden werden. Die Schneideeinrichtung verschmutzt durch
Klebstoffreste.
1
/ " = +/- 0,42 mm
60
2
/ " = +/- 0,85 mm
60
3
/ " = +/- 1,27 mm
60
4
/ " = +/- 1,69 mm
60
Beschreibung der einzelnen Menüpunkte
5
+/- 5 = +/- / " = +/- 2,12 mm
60
6
+/- 6 = +/- / " = +/- 2,54 mm
60
7
+/- 7 = +/- / " = +/- 2,96 mm
60
8
+/- 8 = +/- / " = +/- 3,39 mm
60
5-35
