4.2.4
Zusätzliches Trenngitter
Beschreibung und Bedienung
Das zusätzliche Trenngitter besteht aus folgenden Komponenten:
• zwei Pfosten
• einem schwenkbaren Pfosten
• dem oberen Gestell
• dem Richtungsgitter
• einem Pneumatikzylinder.
Das obere Gestell ist an den beiden Pfosten und am schwenkbaren
Pfosten montiert. Der Pneumatikzylinder ist am oberen Gestell befestigt.
Der Zylinder ist an ein Magnetventil angeschlossen, das an der
Steuereinheit sitzt. Die Kolbenstange des Zylinders ist mit Hilfe einer
Halterung am Richtungsgitter montiert. Das Richtungsgitter ist am
schwenkbaren Pfosten montiert.

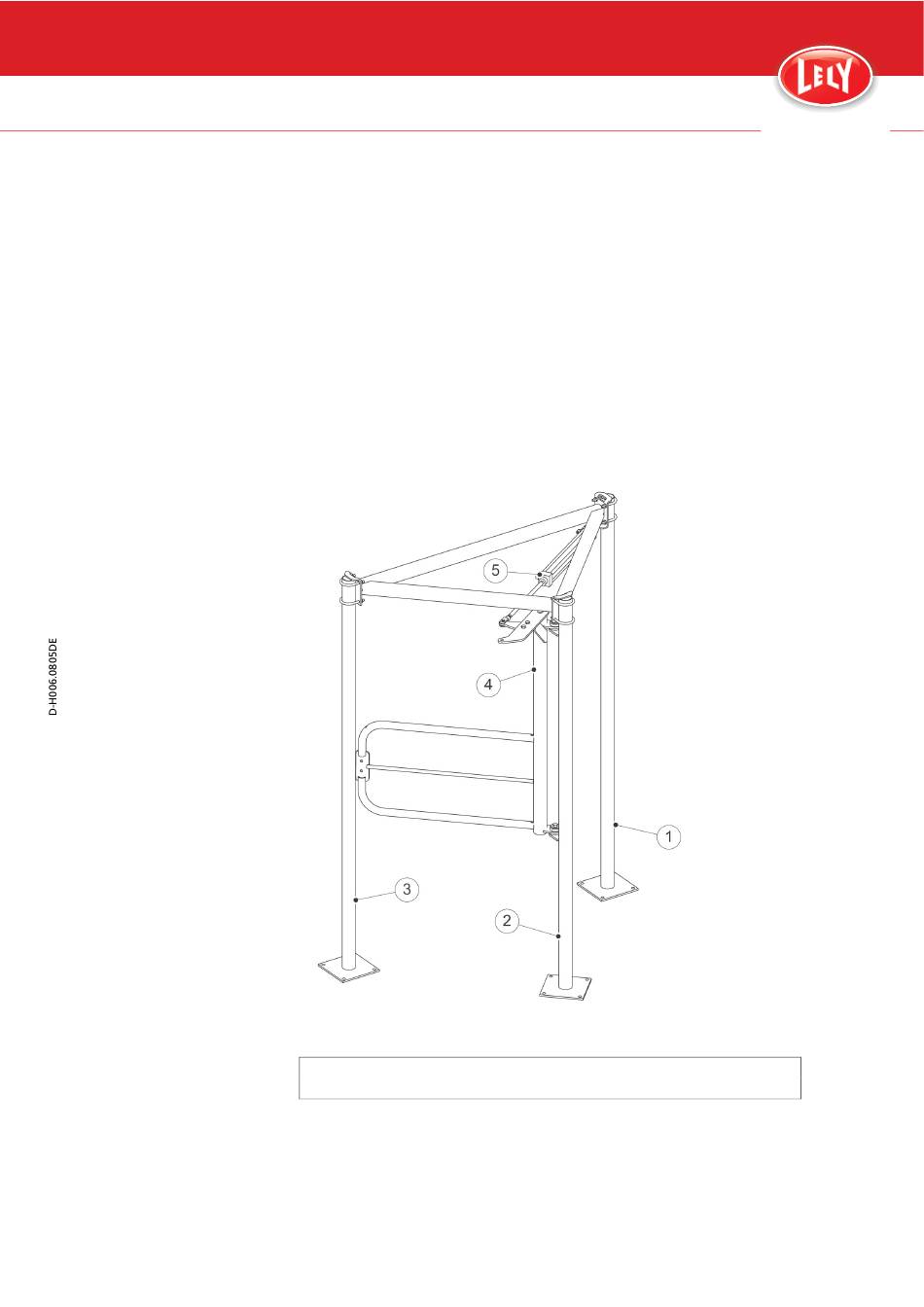

LEGENDE:
1. Pfosten - 2. Schwenkbarer Pfosten - 3. Pfosten - 4. Gitter - 5. Zylinder
Zusätzliches Trenngitter
