Proservo NMS81
7.8.2

HART-Ausgang

Dieser Abschnitt ist nur gültig für Betriebsart = HART Slave+4..20mA Ausgang.
Setup → Erweitertes Setup → Kommunikation → HART Ausgang → Konfiguration
Parameter
System Polling Adresse Die HART-Kommunikationsadresse des Geräts eingeben.
• Zuordnung SV
• Zuordnung TV
• Zuordnung QV
7.8.3

Konfiguration des Modbus-Ausgangs

1
E
2
1
CDI
i
1 3
F
2 4
HR
WP
POWER
SIM

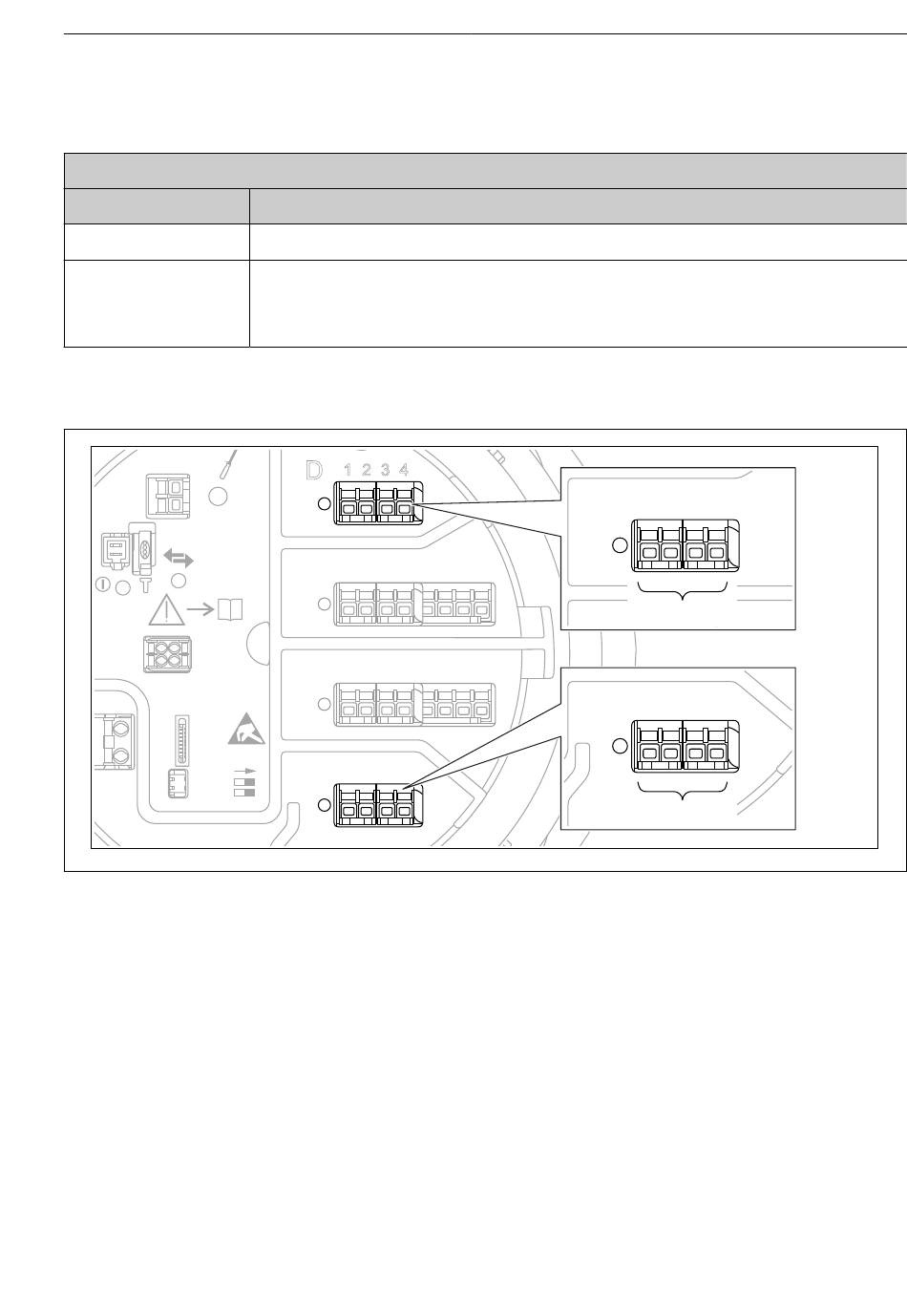

 36 Mögliche Positionen der Modbus-Module (Beispiele); diese Module können je nach Geräteausfüh-
rung auch in den Slots B oder C sitzen →  32.
Der Proservo NMS8x arbeitet als Modbus Slave. Gemessene oder berechnete Tankwerte wer-
den in Registern gespeichert, die von einem Modbus Master abgefragt werden können.
Endress+Hauser
Bedeutung / Maßnahme
Auswählen, welche Tankvariablen von den HART-Variablen übertragen werden sollen.

Standardmäßig überträgt PV die gleiche Variable wie der Analogausgang und braucht
nicht zugeordnet zu werden.
D
1 2 3 4
C
1 2 3 4
B
1 2 3 4
on
A
1 2 3 4
5 6 7 8
5 6 7 8
D
1 2 3 4
D1-4
A
1 2 3 4
A1-4
Inbetriebnahme
A0031200
71
