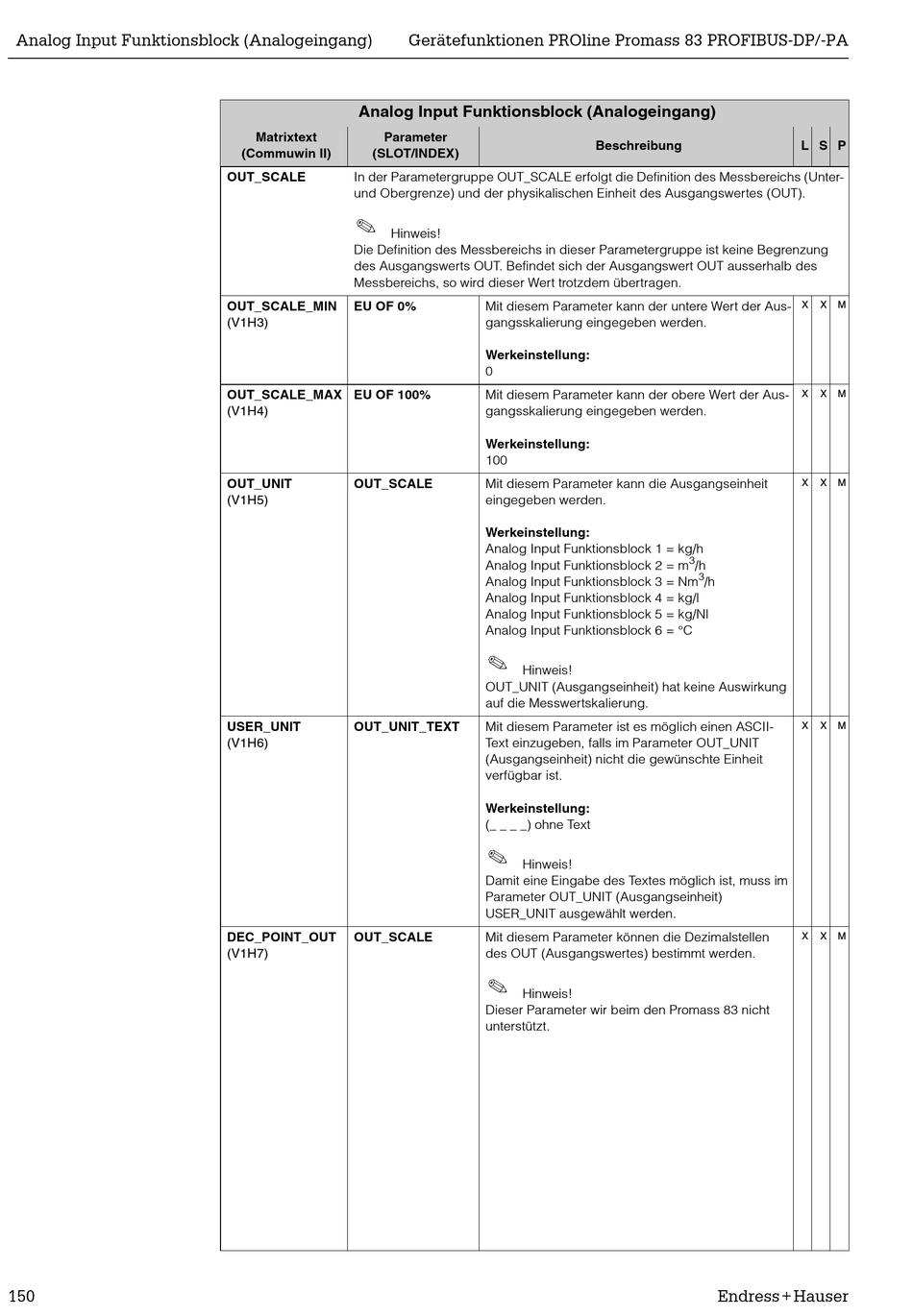

Endress+Hauser PROline promass 83 PROFIBUS-DP Beschreibung Gerätefunktionen Seite 150

Analog Input Funktionsblock (Analogeingang)
150
Analog Input Funktionsblock (Analogeingang)
Matrixtext Parameter
(Commuwin II) (SLOT/INDEX)
OUT_SCALE In der Parametergruppe OUT_SCALE erfolgt die Definition des Messbereichs (Unter-
und Obergrenze) und der physikalischen Einheit des Ausgangswertes (OUT).
H
Hinweis!
Die Definition des Messbereichs in dieser Parametergruppe ist keine Begrenzung
des Ausgangswerts OUT. Befindet sich der Ausgangswert OUT ausserhalb des
Messbereichs, so wird dieser Wert trotzdem übertragen.
OUT_SCALE_MIN EU OF 0%
(V1H3)
OUT_SCALE_MAX EU OF 100%
(V1H4)
OUT_UNIT OUT_SCALE
(V1H5)
USER_UNIT OUT_UNIT_TEXT
(V1H6)
DEC_POINT_OUT OUT_SCALE
(V1H7)
Gerätefunktionen PROline Promass 83 PROFIBUS-DP/-PA
Mit diesem Parameter kann der untere Wert der Aus-
gangsskalierung eingegeben werden.
Werkeinstellung:
0
Mit diesem Parameter kann der obere Wert der Aus-
gangsskalierung eingegeben werden.
Werkeinstellung:
100
Mit diesem Parameter kann die Ausgangseinheit
eingegeben werden.
Werkeinstellung:
Analog Input Funktionsblock 1 = kg/h
Analog Input Funktionsblock 2 = m
Analog Input Funktionsblock 3 = Nm
Analog Input Funktionsblock 4 = kg/l
Analog Input Funktionsblock 5 = kg/Nl
Analog Input Funktionsblock 6 = °C
H
Hinweis!
OUT_UNIT (Ausgangseinheit) hat keine Auswirkung
auf die Messwertskalierung.
Mit diesem Parameter ist es möglich einen ASCII-
Text einzugeben, falls im Parameter OUT_UNIT
(Ausgangseinheit) nicht die gewünschte Einheit
verfügbar ist.
Werkeinstellung:
(_ _ _ _) ohne Text
H
Hinweis!
Damit eine Eingabe des Textes möglich ist, muss im
Parameter OUT_UNIT (Ausgangseinheit)
USER_UNIT ausgewählt werden.
Mit diesem Parameter können die Dezimalstellen
des OUT (Ausgangswertes) bestimmt werden.
H
Hinweis!
Dieser Parameter wir beim den Promass 83 nicht
unterstützt.
Beschreibung
3
/h
3
/h
Endress+Hauser
L S P
X X M
X X M
X X M
X X M
X X M
