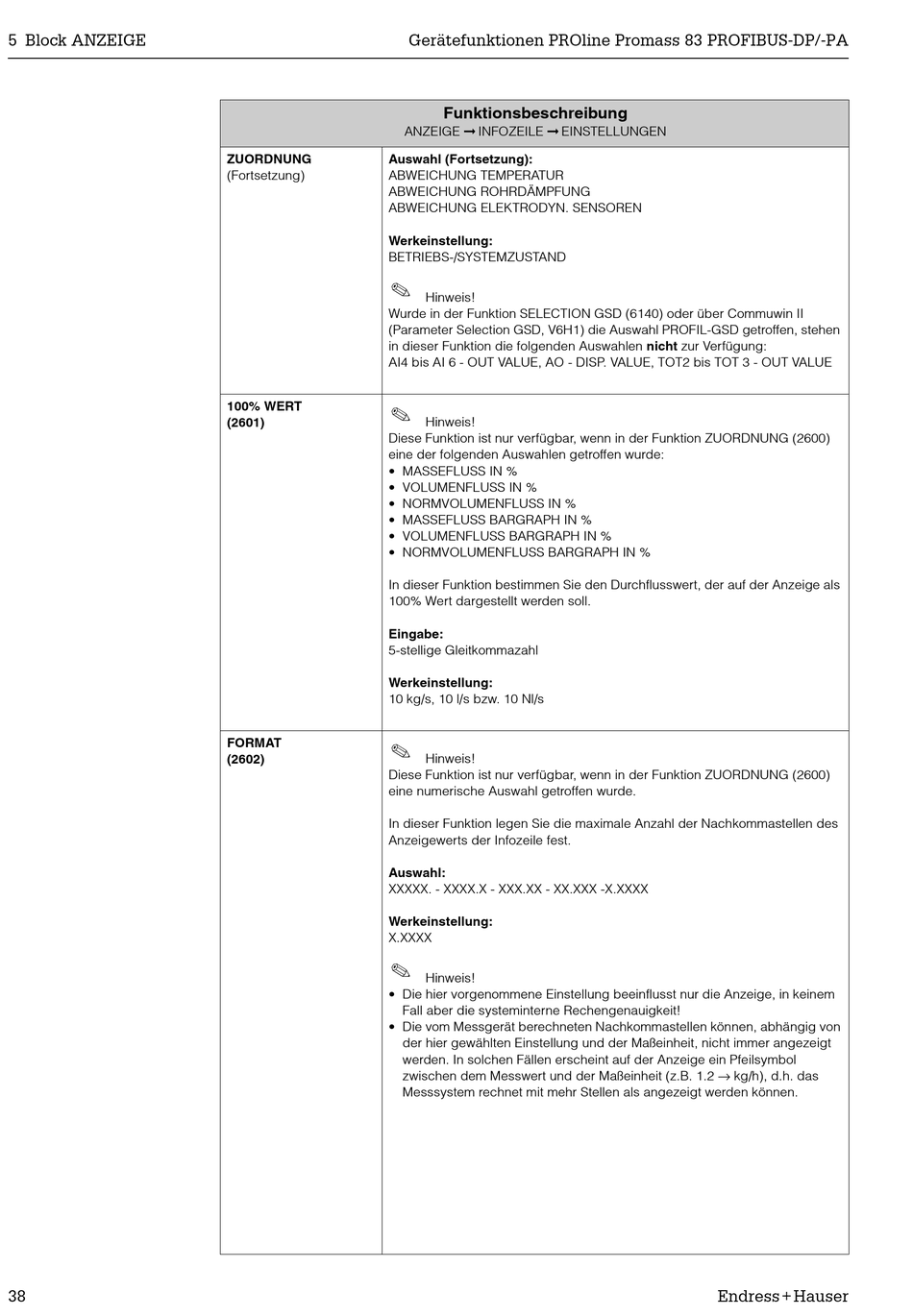

Endress+Hauser PROline promass 83 PROFIBUS-DP Beschreibung Gerätefunktionen Seite 38

5 Block ANZEIGE
38
ZUORDNUNG Auswahl (Fortsetzung):
(Fortsetzung) ABWEICHUNG TEMPERATUR
ABWEICHUNG ROHRDÄMPFUNG
ABWEICHUNG ELEKTRODYN. SENSOREN
Werkeinstellung:
BETRIEBS-/SYSTEMZUSTAND
H
Wurde in der Funktion SELECTION GSD (6140) oder über Commuwin II
(Parameter Selection GSD, V6H1) die Auswahl PROFIL-GSD getroffen, stehen
in dieser Funktion die folgenden Auswahlen nicht zur Verfügung:
AI4 bis AI 6 - OUT VALUE, AO - DISP. VALUE, TOT2 bis TOT 3 - OUT VALUE
100% WERT
H
(2601)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2600)
eine der folgenden Auswahlen getroffen wurde:
• MASSEFLUSS IN %
• VOLUMENFLUSS IN %
• NORMVOLUMENFLUSS IN %
• MASSEFLUSS BARGRAPH IN %
• VOLUMENFLUSS BARGRAPH IN %
• NORMVOLUMENFLUSS BARGRAPH IN %
In dieser Funktion bestimmen Sie den Durchflusswert, der auf der Anzeige als
100% Wert dargestellt werden soll.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
10 kg/s, 10 l/s bzw. 10 Nl/s
FORMAT
H
(2602)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2600)
eine numerische Auswahl getroffen wurde.
In dieser Funktion legen Sie die maximale Anzahl der Nachkommastellen des
Anzeigewerts der Infozeile fest.
Auswahl:
XXXXX. - XXXX.X - XXX.XX - XX.XXX -X.XXXX
Werkeinstellung:
X.XXXX
H
• Die hier vorgenommene Einstellung beeinflusst nur die Anzeige, in keinem
• Die vom Messgerät berechneten Nachkommastellen können, abhängig von
Gerätefunktionen PROline Promass 83 PROFIBUS-DP/-PA
Funktionsbeschreibung
ANZEIGE INFOZEILE EINSTELLUNGEN



Hinweis!
Hinweis!
Hinweis!
Hinweis!
Fall aber die systeminterne Rechengenauigkeit!
der hier gewählten Einstellung und der Maßeinheit, nicht immer angezeigt
werden. In solchen Fällen erscheint auf der Anzeige ein Pfeilsymbol
zwischen dem Messwert und der Maßeinheit (z.B. 1.2 → kg/h), d.h. das
Messsystem rechnet mit mehr Stellen als angezeigt werden können.
