Gerätefunktionen PROline Promass 83 PROFIBUS-DP/-PA
H
Endress+Hauser
6

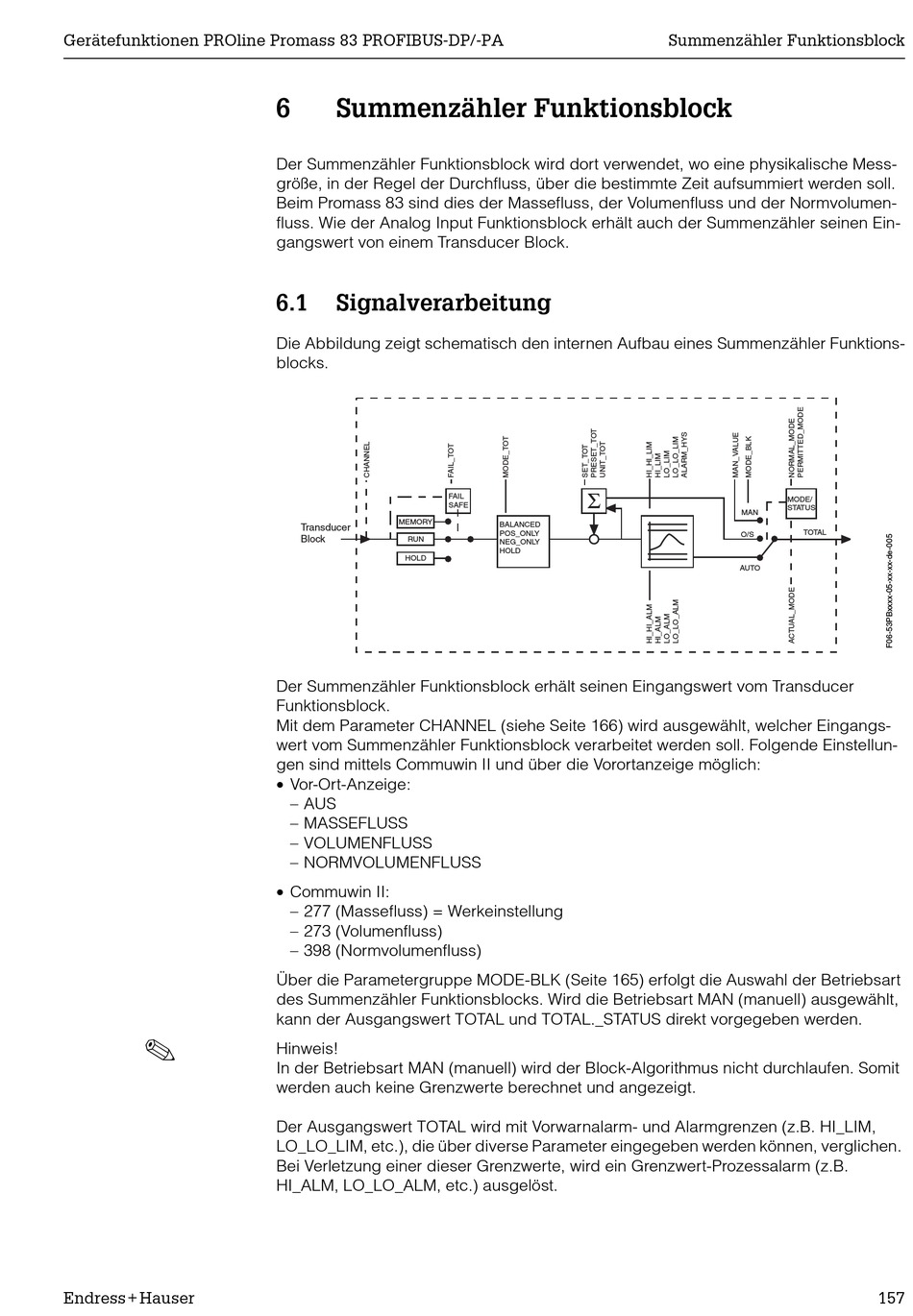

Summenzähler Funktionsblock
Der Summenzähler Funktionsblock wird dort verwendet, wo eine physikalische Mess-
größe, in der Regel der Durchfluss, über die bestimmte Zeit aufsummiert werden soll.
Beim Promass 83 sind dies der Massefluss, der Volumenfluss und der Normvolumen-
fluss. Wie der Analog Input Funktionsblock erhält auch der Summenzähler seinen Ein-
gangswert von einem Transducer Block.
6.1
Signalverarbeitung
Die Abbildung zeigt schematisch den internen Aufbau eines Summenzähler Funktions-
blocks.
MEMORY
Transducer
Block
RUN
HOLD
Der Summenzähler Funktionsblock erhält seinen Eingangswert vom Transducer
Funktionsblock.
Mit dem Parameter CHANNEL (siehe Seite 166) wird ausgewählt, welcher Eingangs-
wert vom Summenzähler Funktionsblock verarbeitet werden soll. Folgende Einstellun-
gen sind mittels Commuwin II und über die Vorortanzeige möglich:
• Vor-Ort-Anzeige:
– AUS
– MASSEFLUSS
– VOLUMENFLUSS
– NORMVOLUMENFLUSS
• Commuwin II:
– 277 (Massefluss) = Werkeinstellung
– 273 (Volumenfluss)
– 398 (Normvolumenfluss)
Über die Parametergruppe MODE-BLK (Seite 165) erfolgt die Auswahl der Betriebsart
des Summenzähler Funktionsblocks. Wird die Betriebsart MAN (manuell) ausgewählt,
kann der Ausgangswert TOTAL und TOTAL._STATUS direkt vorgegeben werden.
Hinweis!
In der Betriebsart MAN (manuell) wird der Block-Algorithmus nicht durchlaufen. Somit
werden auch keine Grenzwerte berechnet und angezeigt.
Der Ausgangswert TOTAL wird mit Vorwarnalarm- und Alarmgrenzen (z.B. HI_LIM,
LO_LO_LIM, etc.), die über diverse Parameter eingegeben werden können, verglichen.
Bei Verletzung einer dieser Grenzwerte, wird ein Grenzwert-Prozessalarm (z.B.
HI_ALM, LO_LO_ALM, etc.) ausgelöst.
Σ
FAIL
SAFE
BALANCED
POS_ONLY
NEG_ONLY
HOLD
Summenzähler Funktionsblock
MODE/
STATUS
MAN
TOTAL
O/S
AUTO
157
