Gerätefunktionen PROline Promass 83 PROFIBUS-DP/-PA
Endress+Hauser

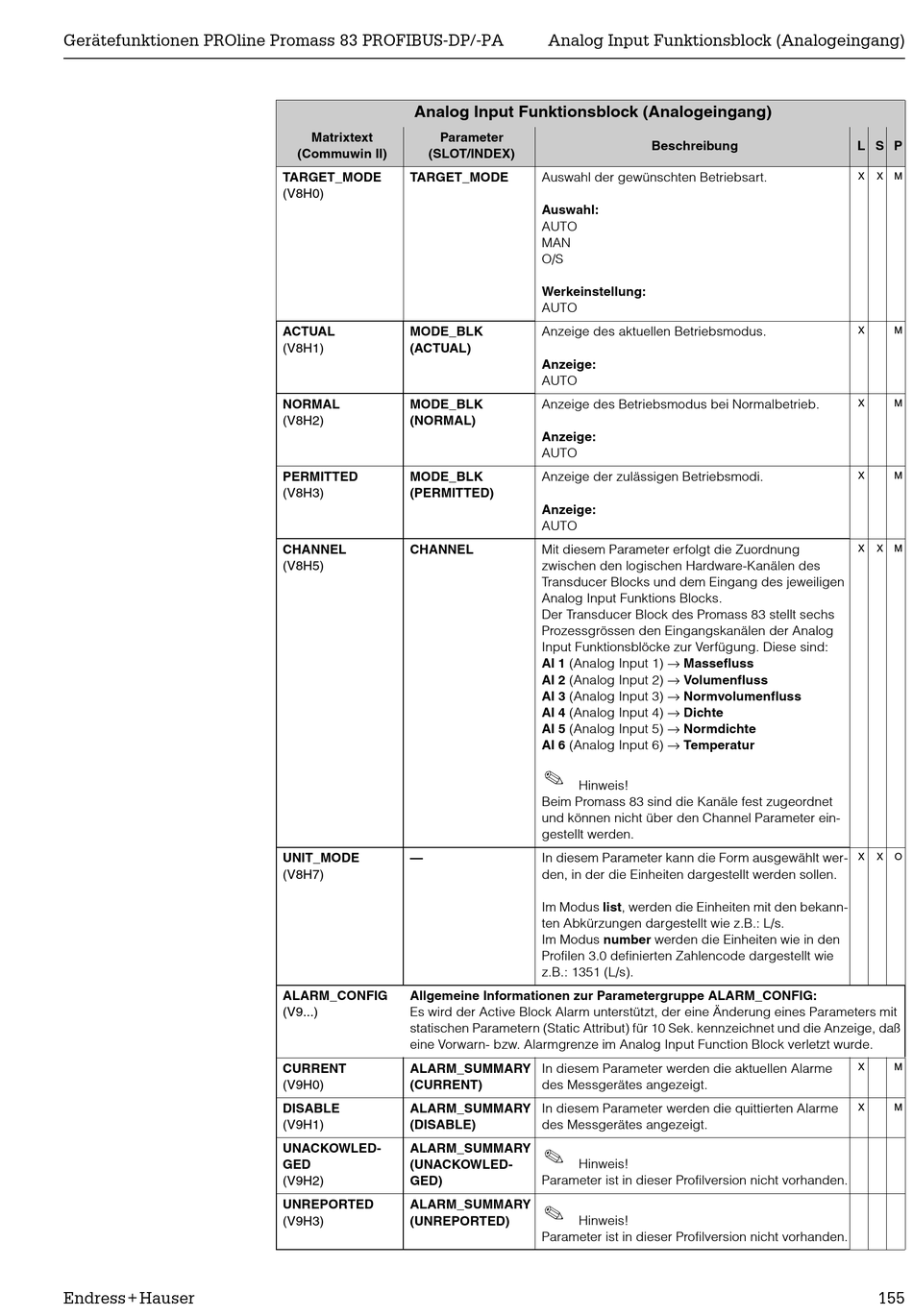

Analog Input Funktionsblock (Analogeingang)
Matrixtext Parameter
(Commuwin II) (SLOT/INDEX)
TARGET_MODE TARGET_MODE
(V8H0)
ACTUAL MODE_BLK
(V8H1) (ACTUAL)
NORMAL MODE_BLK
(V8H2) (NORMAL)
PERMITTED MODE_BLK
(V8H3) (PERMITTED)
CHANNEL CHANNEL
(V8H5)
UNIT_MODE —
(V8H7)
ALARM_CONFIG Allgemeine Informationen zur Parametergruppe ALARM_CONFIG:
(V9...) Es wird der Active Block Alarm unterstützt, der eine Änderung eines Parameters mit
statischen Parametern (Static Attribut) für 10 Sek. kennzeichnet und die Anzeige, daß
eine Vorwarn- bzw. Alarmgrenze im Analog Input Function Block verletzt wurde.
CURRENT ALARM_SUMMARY
(V9H0) (CURRENT)
DISABLE ALARM_SUMMARY
(V9H1) (DISABLE)
UNACKOWLED- ALARM_SUMMARY
GED (UNACKOWLED-
(V9H2) GED)
UNREPORTED ALARM_SUMMARY
(V9H3) (UNREPORTED)
Analog Input Funktionsblock (Analogeingang)
Beschreibung
Auswahl der gewünschten Betriebsart.
Auswahl:
AUTO
MAN
O/S
Werkeinstellung:
AUTO
Anzeige des aktuellen Betriebsmodus.
Anzeige:
AUTO
Anzeige des Betriebsmodus bei Normalbetrieb.
Anzeige:
AUTO
Anzeige der zulässigen Betriebsmodi.
Anzeige:
AUTO
Mit diesem Parameter erfolgt die Zuordnung
zwischen den logischen Hardware-Kanälen des
Transducer Blocks und dem Eingang des jeweiligen
Analog Input Funktions Blocks.
Der Transducer Block des Promass 83 stellt sechs
Prozessgrössen den Eingangskanälen der Analog
Input Funktionsblöcke zur Verfügung. Diese sind:
AI 1 (Analog Input 1) → Massefluss
AI 2 (Analog Input 2) → Volumenfluss
AI 3 (Analog Input 3) → Normvolumenfluss
AI 4 (Analog Input 4) → Dichte
AI 5 (Analog Input 5) → Normdichte
AI 6 (Analog Input 6) → Temperatur
H
Hinweis!
Beim Promass 83 sind die Kanäle fest zugeordnet
und können nicht über den Channel Parameter ein-
gestellt werden.
In diesem Parameter kann die Form ausgewählt wer-
den, in der die Einheiten dargestellt werden sollen.
Im Modus list, werden die Einheiten mit den bekann-
ten Abkürzungen dargestellt wie z.B.: L/s.
Im Modus number werden die Einheiten wie in den
Profilen 3.0 definierten Zahlencode dargestellt wie
z.B.: 1351 (L/s).
In diesem Parameter werden die aktuellen Alarme
des Messgerätes angezeigt.
In diesem Parameter werden die quittierten Alarme
des Messgerätes angezeigt.
H
Hinweis!
Parameter ist in dieser Profilversion nicht vorhanden.
H
Hinweis!
Parameter ist in dieser Profilversion nicht vorhanden.
L S P
X X M
X M
X M
X M
X X M
X X O
X M
X M
