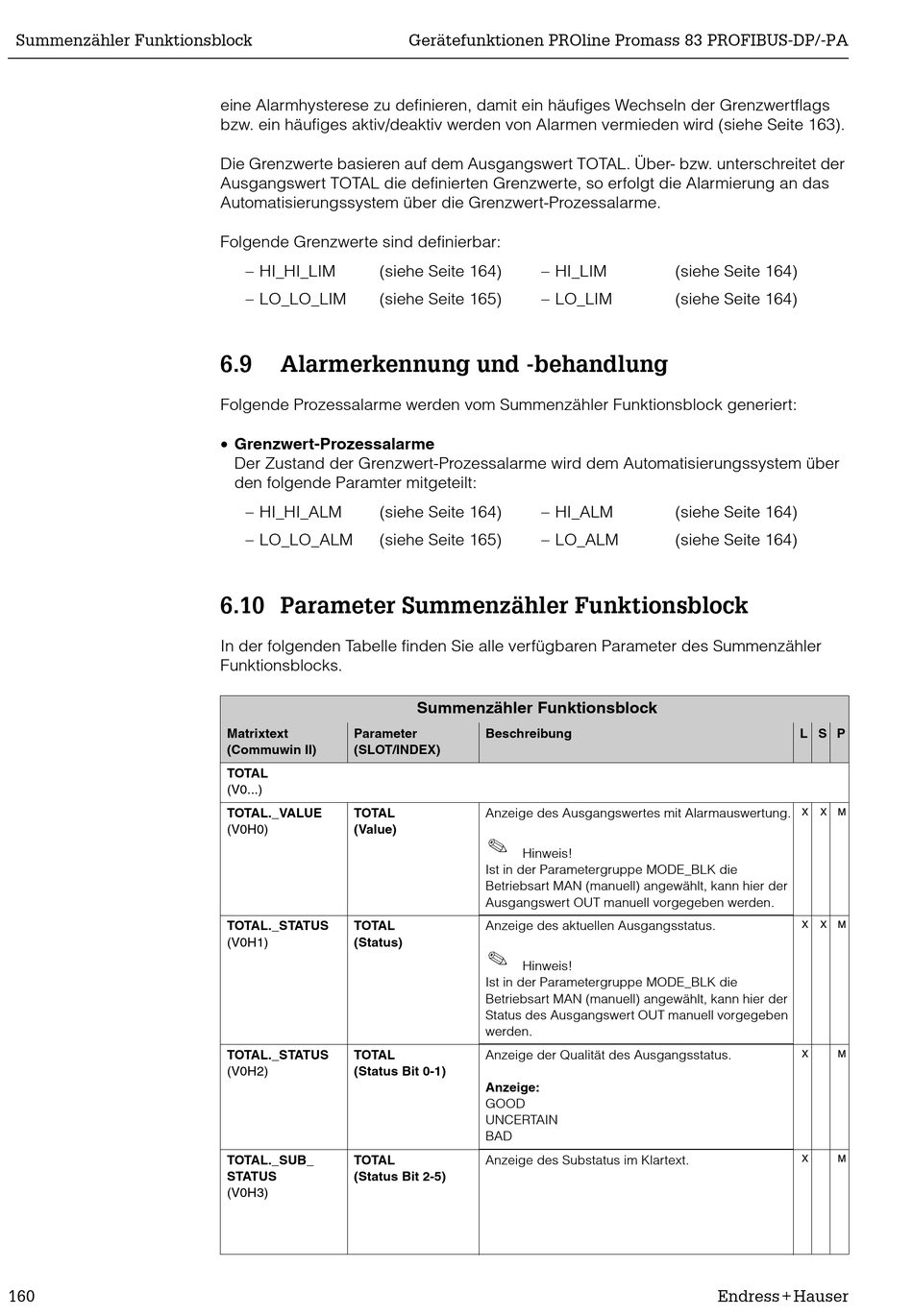

Summenzähler Funktionsblock
160
eine Alarmhysterese zu definieren, damit ein häufiges Wechseln der Grenzwertflags
bzw. ein häufiges aktiv/deaktiv werden von Alarmen vermieden wird (siehe Seite 163).
Die Grenzwerte basieren auf dem Ausgangswert TOTAL. Über- bzw. unterschreitet der
Ausgangswert TOTAL die definierten Grenzwerte, so erfolgt die Alarmierung an das
Automatisierungssystem über die Grenzwert-Prozessalarme.
Folgende Grenzwerte sind definierbar:
– HI_HI_LIM
(siehe Seite 164)
– LO_LO_LIM
(siehe Seite 165)
6.9
Alarmerkennung und -behandlung
Folgende Prozessalarme werden vom Summenzähler Funktionsblock generiert:
• Grenzwert-Prozessalarme
Der Zustand der Grenzwert-Prozessalarme wird dem Automatisierungssystem über
den folgende Paramter mitgeteilt:
– HI_HI_ALM
(siehe Seite 164)
– LO_LO_ALM
(siehe Seite 165)
6.10 Parameter Summenzähler Funktionsblock
In der folgenden Tabelle finden Sie alle verfügbaren Parameter des Summenzähler
Funktionsblocks.
Matrixtext
Parameter
(Commuwin II)
(SLOT/INDEX)
TOTAL
(V0...)
TOTAL._VALUE
TOTAL
(V0H0)
(Value)
TOTAL._STATUS
TOTAL
(V0H1)
(Status)
TOTAL._STATUS
TOTAL
(V0H2)
(Status Bit 0-1)
TOTAL._SUB_
TOTAL
STATUS
(Status Bit 2-5)
(V0H3)
Gerätefunktionen PROline Promass 83 PROFIBUS-DP/-PA
– HI_LIM
– LO_LIM
– HI_ALM
– LO_ALM
Summenzähler Funktionsblock
Beschreibung
Anzeige des Ausgangswertes mit Alarmauswertung.
H
Hinweis!
Ist in der Parametergruppe MODE_BLK die
Betriebsart MAN (manuell) angewählt, kann hier der
Ausgangswert OUT manuell vorgegeben werden.
Anzeige des aktuellen Ausgangsstatus.
H
Hinweis!
Ist in der Parametergruppe MODE_BLK die
Betriebsart MAN (manuell) angewählt, kann hier der
Status des Ausgangswert OUT manuell vorgegeben
werden.
Anzeige der Qualität des Ausgangsstatus.
Anzeige:
GOOD
UNCERTAIN
BAD
Anzeige des Substatus im Klartext.
(siehe Seite 164)
(siehe Seite 164)
(siehe Seite 164)
(siehe Seite 164)
L S P
X
X
M
X
X
M
X
M
X
M
