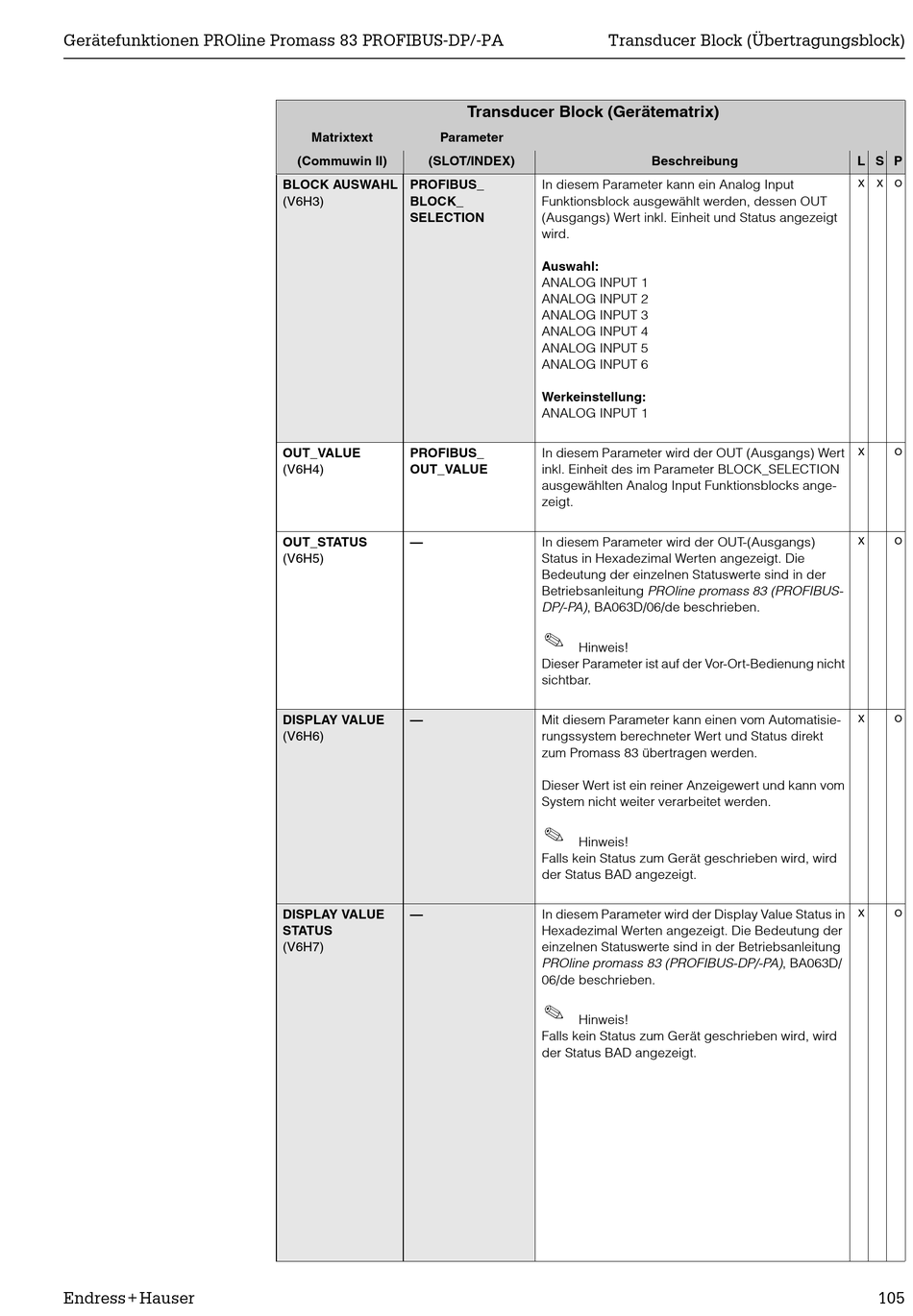

Endress+Hauser PROline promass 83 PROFIBUS-DP Beschreibung Gerätefunktionen Seite 105

Gerätefunktionen PROline Promass 83 PROFIBUS-DP/-PA
Endress+Hauser
Matrixtext Parameter
(Commuwin II) (SLOT/INDEX)
BLOCK AUSWAHL PROFIBUS_
(V6H3) BLOCK_
SELECTION
OUT_VALUE PROFIBUS_
(V6H4) OUT_VALUE
OUT_STATUS —
(V6H5)
DISPLAY VALUE —
(V6H6)
DISPLAY VALUE —
STATUS
(V6H7)
Transducer Block (Übertragungsblock)
Transducer Block (Gerätematrix)
In diesem Parameter kann ein Analog Input
Funktionsblock ausgewählt werden, dessen OUT
(Ausgangs) Wert inkl. Einheit und Status angezeigt
wird.
Auswahl:
ANALOG INPUT 1
ANALOG INPUT 2
ANALOG INPUT 3
ANALOG INPUT 4
ANALOG INPUT 5
ANALOG INPUT 6
Werkeinstellung:
ANALOG INPUT 1
In diesem Parameter wird der OUT (Ausgangs) Wert
inkl. Einheit des im Parameter BLOCK_SELECTION
ausgewählten Analog Input Funktionsblocks ange-
zeigt.
In diesem Parameter wird der OUT-(Ausgangs)
Status in Hexadezimal Werten angezeigt. Die
Bedeutung der einzelnen Statuswerte sind in der
Betriebsanleitung PROline promass 83 (PROFIBUS-
DP/-PA), BA063D/06/de beschrieben.
H
Hinweis!
Dieser Parameter ist auf der Vor-Ort-Bedienung nicht
sichtbar.
Mit diesem Parameter kann einen vom Automatisie-
rungssystem berechneter Wert und Status direkt
zum Promass 83 übertragen werden.
Dieser Wert ist ein reiner Anzeigewert und kann vom
System nicht weiter verarbeitet werden.
H
Hinweis!
Falls kein Status zum Gerät geschrieben wird, wird
der Status BAD angezeigt.
In diesem Parameter wird der Display Value Status in
Hexadezimal Werten angezeigt. Die Bedeutung der
einzelnen Statuswerte sind in der Betriebsanleitung
PROline promass 83 (PROFIBUS-DP/-PA), BA063D/
06/de beschrieben.
H
Hinweis!
Falls kein Status zum Gerät geschrieben wird, wird
der Status BAD angezeigt.
Beschreibung L S P
X X O
X O
X O
X O
X O
