6 Block GRUNDFUNKTION
46

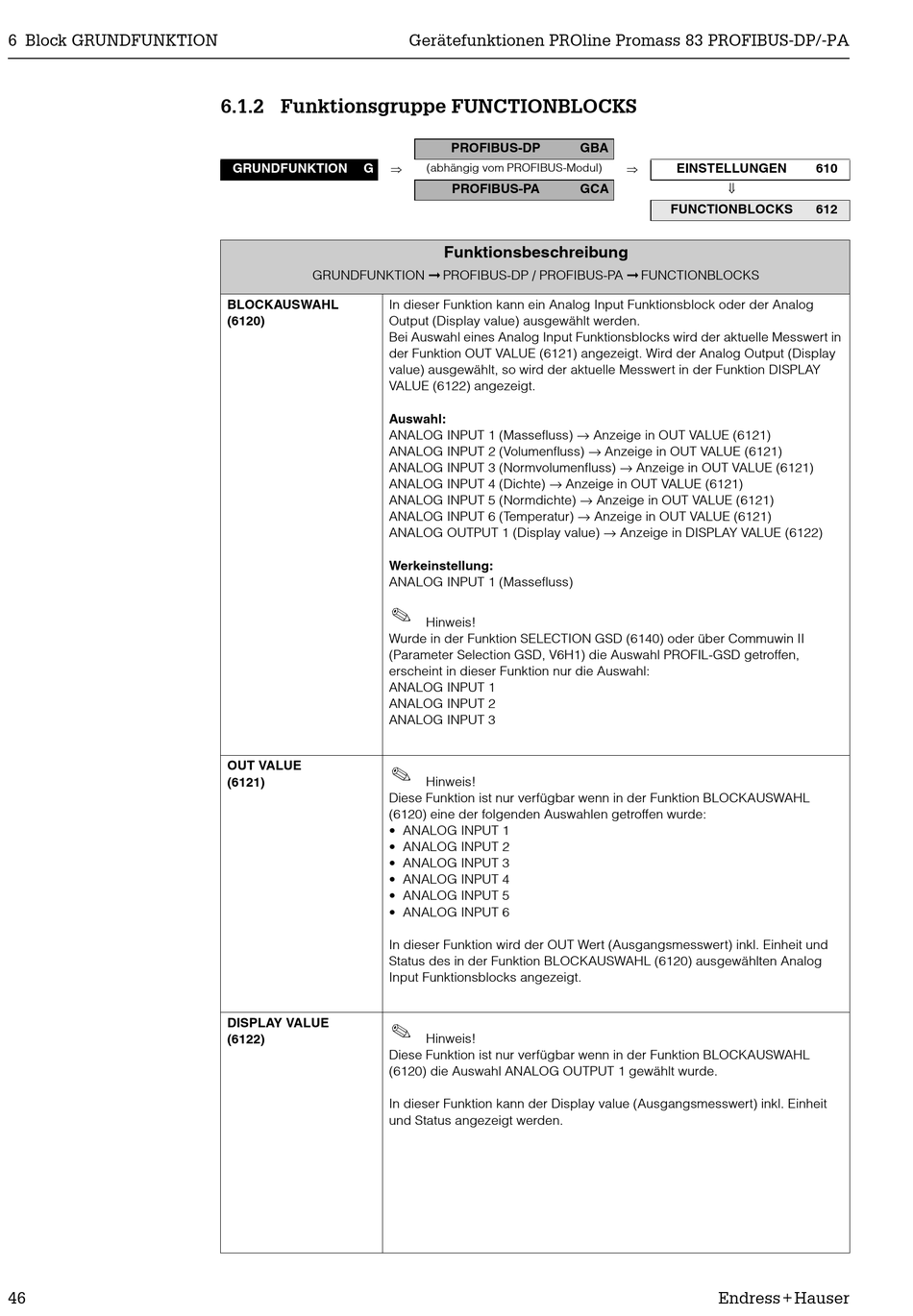

6.1.2 Funktionsgruppe FUNCTIONBLOCKS

Þ
GRUNDFUNKTION G
GRUNDFUNKTION
BLOCKAUSWAHL In dieser Funktion kann ein Analog Input Funktionsblock oder der Analog
(6120) Output (Display value) ausgewählt werden.
Bei Auswahl eines Analog Input Funktionsblocks wird der aktuelle Messwert in
der Funktion OUT VALUE (6121) angezeigt. Wird der Analog Output (Display
value) ausgewählt, so wird der aktuelle Messwert in der Funktion DISPLAY
VALUE (6122) angezeigt.
Auswahl:
ANALOG INPUT 1 (Massefluss) → Anzeige in OUT VALUE (6121)
ANALOG INPUT 2 (Volumenfluss) → Anzeige in OUT VALUE (6121)
ANALOG INPUT 3 (Normvolumenfluss) → Anzeige in OUT VALUE (6121)
ANALOG INPUT 4 (Dichte) → Anzeige in OUT VALUE (6121)
ANALOG INPUT 5 (Normdichte) → Anzeige in OUT VALUE (6121)
ANALOG INPUT 6 (Temperatur) → Anzeige in OUT VALUE (6121)
ANALOG OUTPUT 1 (Display value) → Anzeige in DISPLAY VALUE (6122)
Werkeinstellung:
ANALOG INPUT 1 (Massefluss)
H
Wurde in der Funktion SELECTION GSD (6140) oder über Commuwin II
(Parameter Selection GSD, V6H1) die Auswahl PROFIL-GSD getroffen,
erscheint in dieser Funktion nur die Auswahl:
ANALOG INPUT 1
ANALOG INPUT 2
ANALOG INPUT 3
OUT VALUE
H
(6121)
Diese Funktion ist nur verfügbar wenn in der Funktion BLOCKAUSWAHL
(6120) eine der folgenden Auswahlen getroffen wurde:
• ANALOG INPUT 1
• ANALOG INPUT 2
• ANALOG INPUT 3
• ANALOG INPUT 4
• ANALOG INPUT 5
• ANALOG INPUT 6
In dieser Funktion wird der OUT Wert (Ausgangsmesswert) inkl. Einheit und
Status des in der Funktion BLOCKAUSWAHL (6120) ausgewählten Analog
Input Funktionsblocks angezeigt.
DISPLAY VALUE
H
(6122)
Diese Funktion ist nur verfügbar wenn in der Funktion BLOCKAUSWAHL
(6120) die Auswahl ANALOG OUTPUT 1 gewählt wurde.
In dieser Funktion kann der Display value (Ausgangsmesswert) inkl. Einheit
und Status angezeigt werden.
Gerätefunktionen PROline Promass 83 PROFIBUS-DP/-PA
PROFIBUS-DP GBA
(abhängig vom PROFIBUS-Modul)
PROFIBUS-PA GCA
Funktionsbeschreibung
PROFIBUS-DP / PROFIBUS-PA


Hinweis!
Hinweis!
Hinweis!
Þ
EINSTELLUNGEN
ß
FUNCTIONBLOCKS
FUNCTIONBLOCKS


Endress+Hauser
610
612
