5. Inbetriebnahme, Betrieb / 6. Störungen

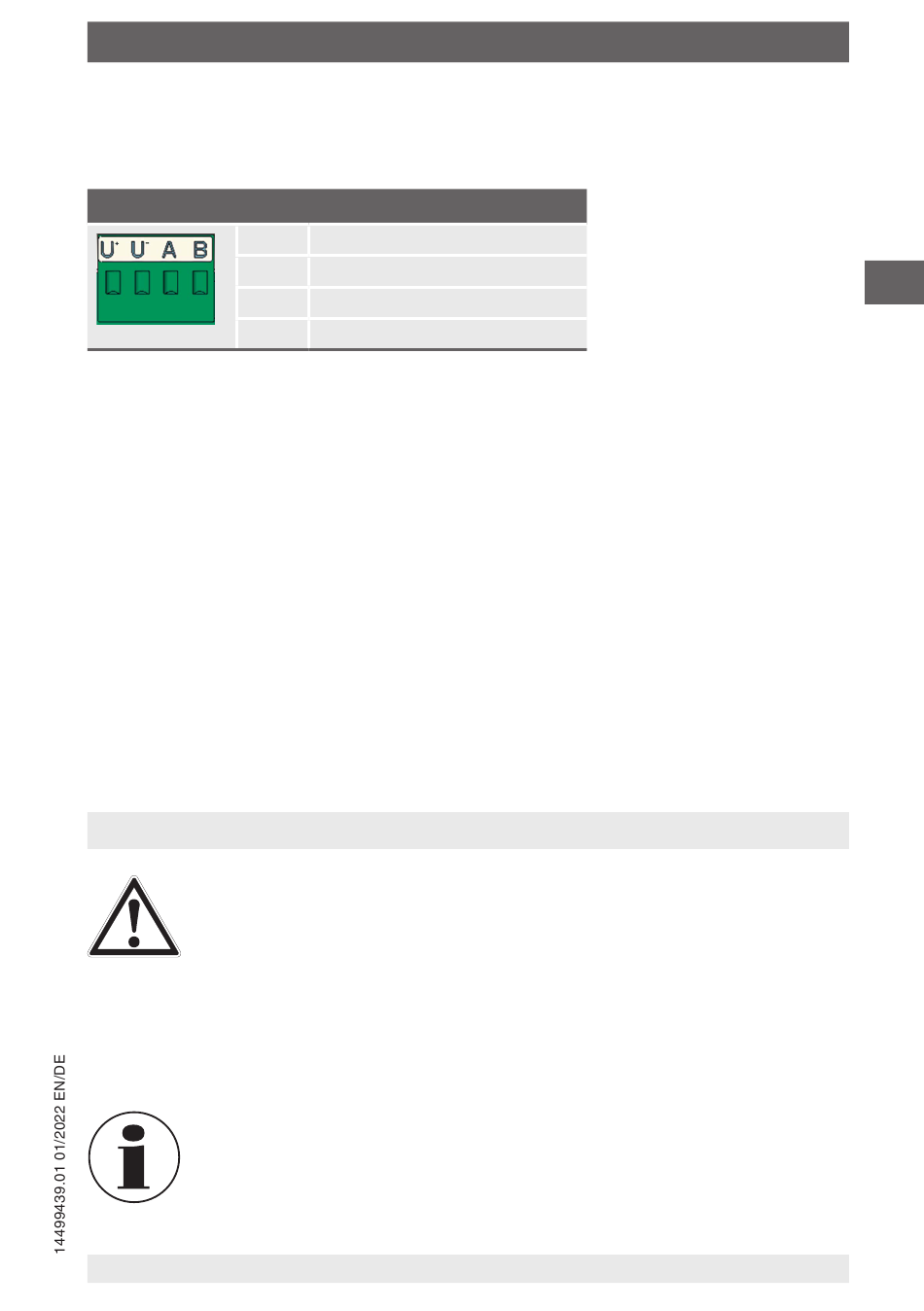

5.7.5 Anschlussbelegung, integrierter, analoger Transmitter (Typ GD-20-A)
Über 4-Pin-Terminal in der Kabeldose, Leiterquerschnitt 0,205 ... 2,5 mm
2-Leiter Terminal in Kabeldose
U
+
U
-
A
B
5.7.6 Anforderung an Schirmung und Erdung
Der Gasdichtesensor muss entsprechend dem Erdungskonzept der Anlage geschirmt
und geerdet werden.
5.7.7 Gerät anschließen
1. Gegenstecker oder Kabelausgang konfektionieren.
→ Anschlussbelegungen siehe folgende Kapitel
5.4.2 „Anschlussbelegung, angebauter, digitaler Transmitter (Typ GD-20-D)"
5.4.3 „Anschlussbelegung, integrierter, digitaler Transmitter (Typ GD-20-D)"
5.7.3 „Anschlussbelegung angebauter, analoger Transmitter (Typ GD-20-A)"
5.7.4 „Anschlussbelegung angebauter, analoger Transmitter mit Kabelausgang (Typ
GD-20-A)"
5.7.5 „Anschlussbelegung, integrierter, analoger Transmitter (Typ GD-20-A)"
2. Steckverbindung herstellen.
6. Störungen
VORSICHT!
Körperverletzungen, Sach- und Umweltschäden
Können Störungen mit Hilfe der aufgeführten Maßnahmen nicht beseitigt
werden, Gasdichtewächter unverzüglich außer Betrieb setzen.
▶
Sicherstellen, dass kein Druck bzw. Signal mehr anliegt und gegen
versehentliche Inbetriebnahme schützen.
▶
Kontakt mit dem Hersteller aufnehmen.
▶
Bei notwendiger Rücksendung die Hinweise unter Kapitel 9.2
„Rücksendung" beachten.
Kontaktdaten siehe Kapitel 9 „Technische Daten" oder Rückseite der
Betriebsanleitung.
WIKA-Betriebsanleitung, Typ GDM-RC-100-T
DC 10 ... 30 V
Masse
Nicht verwenden
Nicht verwenden
