WIKA S-10 Betriebsanleitung

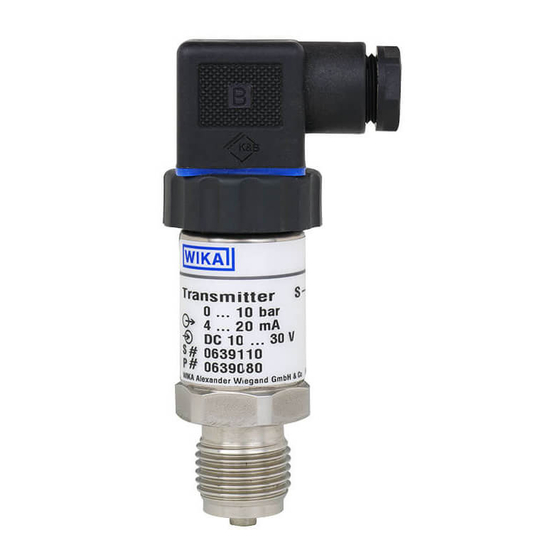

Druckmessumformer
Vorschau ausblenden
Andere Handbücher für S-10:
- Bedienungsanleitung (51 Seiten) ,
- Betriebsanleitung (22 Seiten) ,
- Bedienungsanleitung (34 Seiten)
Verwandte Anleitungen für WIKA S-10
Inhaltszusammenfassung für WIKA S-10
- Seite 1 Operating instructions Betriebsanleitung Mode d'emploi Manual de instrucciones Pressure transmitter, model S-10 Druckmessumformer, Typ S-10 Transmetteur de pression, type S-10 Transmisor de presión, modelo S-10 Pressure transmitter, model S-10...
- Seite 27 3. Sicherheit 4. Transport, Verpackung und Lagerung 5. Inbetriebnahme, Betrieb 6. Einstellung Nullpunkt und Spanne 7. Störungen 8. Wartung und Reinigung 9. Demontage, Rücksendung und Entsorgung 10. Technische Daten Konformitätserklärungen finden Sie online unter www.wika.de WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
-
Seite 28: Allgemeines
Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - Zugehöriges Datenblatt: PE 81.01 - Anwendungsberater: Tel.: +49 9372 132-8976 Fax: +49 9372 132-8008976 support-tronic@wika.de WIKA Betriebsanleitung Druckmessumformer, Typ S-10... -
Seite 29: Aufbau Und Funktion
2. Aufbau und Funktion 2.1 Überblick Elektrischer Anschluss (je nach Ausführung) Gehäuse; Typenschild Prozessanschluss, Schlüsselfläche Prozessanschluss, Gewinde 2.2 Lieferumfang Druckmessumformer ■ Betriebsanleitung ■ Lieferumfang mit dem Lieferschein abgleichen. WIKA Betriebsanleitung Druckmessumformer, Typ S-10... -
Seite 30: Sicherheit
→ Leistungsgrenzen siehe Kapitel 9 „Technische Daten“. Das Gerät ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden. Ansprüche jeglicher Art aufgrund von nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. WIKA Betriebsanleitung Druckmessumformer, Typ S-10... -
Seite 31: Personalqualifikation
3.4 Beschilderung, Sicherheitskennzeichnungen Typenschild S# Serien-Nr., P# Typcode Genauigkeit Hilfsenergie Anschlussbelegung Ausgangssignal Messbereich Symbole Vor Montage und Inbetriebnahme des Gerätes unbedingt die Betriebsanleitung lesen! WIKA Betriebsanleitung Druckmessumformer, Typ S-10... -
Seite 32: Transport, Verpackung Und Lagerung
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung). Zulässige Bedingungen am Lagerort: Lagertemperatur: -40 ... +100 °C ■ Feuchtigkeit: 45 ... 75 % relative Feuchte (keine Betauung) ■ WIKA Betriebsanleitung Druckmessumformer, Typ S-10... -
Seite 33: Inbetriebnahme, Betrieb
Dichtflächen sind sauber und unbeschädigt. ■ Ausreichend Platz für eine sichere elektrische Installation. ■ Angaben zu Einschraublöchern und Einschweißstutzen siehe Technische Information IN 00.14 unter www.wika.de. ■ Zulässige Umgebungs- und Messstofftemperaturen bleiben innerhalb der Leistungsgrenzen. Mögliche Einschrän- ■ kungen des Umgebungstemperaturbereichs durch verwendeten Gegenstecker berücksichtigen. -
Seite 34: Gerät Elektrisch Anschließen
Bei Kabelausgängen kann keine Feuchtigkeit am Kabelende eindringen. ■ Anforderung an Schirmung und Erdung Der Druckmessumformer muss entsprechend dem Erdungskonzept der Anlage geschirmt und geerdet werden. Gerät anschließen 1. Gegenstecker oder Kabelausgang konfektionieren. → Anschlussbelegungen siehe Typenschild Steckverbindung herstellen. WIKA Betriebsanleitung Druckmessumformer, Typ S-10... - Seite 35 Dichtungen korrekt sitzen, um die Schutzart zu gewähr- leisten. 9. Kabel über Kabelverschraubung (2) verschrauben. 10. Flachdichtung (7) über Anschlusspins des Gerätes legen. 11. Winkelstecker (5) + (6) auf Gerät stecken. 12. Schraube (1) festziehen. WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
-
Seite 36: Einstellung Nullpunkt Und Spanne
■ Über das Potentiometer „S“ das maximale Ausgangssignal justieren (z. B. ■ 20 mA). Den Nullpunkt überprüfen und bei Abweichung erneut justieren. ■ Den Vorgang solange wiederholen bis Nullpunkt und Spanne korrekt ■ eingestellt sind. WIKA Betriebsanleitung Druckmessumformer, Typ S-10... -
Seite 37: Störungen
Notwendige Schutzausrüstung tragen (siehe Kapitel 3.4 „Persönliche Schutzausrüstung“). Kontaktdaten siehe Kapitel 1 „Allgemeines“ oder Rückseite der Betriebsanleitung. Bei Störungen zuerst überprüfen, ob der Druckmessumformer mechanisch und elektrisch korrekt montiert ist. Im unberechtigten Reklamationsfall werden Bearbeitungskosten berechnet. WIKA Betriebsanleitung Druckmessumformer, Typ S-10... -
Seite 38: Maßnahmen
B. Frequenzumrichter Störquelle entfernen Signalspanne schwankend/ungenau Zu hohe/niedrige Einsatztemperatur Zulässige Temperaturen einhalten Signalspanne fällt ab/zu klein Mechanische Überlastung durch Gerät austauschen; bei wiederholtem Überdruck Ausfall Rücksprache mit Hersteller Im unberechtigten Reklamationsfall berechnen wir die Reklamationsbearbeitungskosten. WIKA Betriebsanleitung Druckmessumformer, Typ S-10... -
Seite 39: Wartung Und Reinigung
Keine harten oder spitzen Gegenstände verwenden. ▶ Keine scheuernden Tücher oder Schwämme verwenden. Geeignete Reinigungsmittel Wasser ■ Handelsüblicher Geschirrreiniger ■ Gerät reinigen 1. Druckmessumformer druck- und stromlos schalten. 2. Geräteoberfläche mit weichem, feuchten Tuch abwischen. WIKA Betriebsanleitung Druckmessumformer, Typ S-10... -
Seite 40: Demontage, Rücksendung Und Entsorgung
Elektrische Verbindung trennen. Druckmessumformer mit Schraubenschlüssel über Schlüsselfläche ausschrauben. 9.2 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein und sind daher vor der Rücksendung zu reinigen. WARNUNG! Körperverletzungen, Sach- und Umweltschäden durch Messstoffreste Messstoffreste im ausgebauten Gerät können zur Gefährdung von Personen, Umwelt und Einrichtung... - Seite 41 Hinweise zur Rücksendung befinden sich in der Rubrik „Service“ auf unserer lokalen Internetseite. 9.3 Entsorgung Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. Gerätekomponenten und Verpackungsmaterialien entsprechend den landesspezifischen Abfallbehandlungs- und Entsorgungsvorschriften umweltgerecht entsorgen. WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
-
Seite 42: Technische Daten
0 ... 4.000 0 ... 5.000 0 ... 6.000 Überlastsicherheit 2.900 4.600 4.600 7.200 7.200 7.200 11.600 Messbereich 0 ... 7.500 0 ... 8.000 0 ... 10.000 0 ... 15.000 Überlastsicherheit 17.400 17.400 17.400 21.700 WIKA Betriebsanleitung Druckmessumformer, Typ S-10... - Seite 43 -30 inHg ... +15 Überlastsicherheit 72,5 72,5 Messbereich -30 inHg ... +30 -30 inHg ... +60 -30 inHg ... +100 Überlastsicherheit Messbereich -30 inHg ... +160 -30 inHg ... +200 -30 inHg ... +300 Überlastsicherheit 1.160 1.160 1.160 WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
- Seite 44 2.000 m geeignet sein, falls der Druckmessumformer ab dieser Höhe verwendet wird. Genauigkeitsangaben Nichtlinearität (nach IEC 61298-2) ≤ ±0,2 % der Spanne BFSL Nichtwiederholbarkeit ≤ ±0,1 % der Spanne Genauigkeit bei siehe Typenschild Referenzbedingungen Einstellbarkeit Nullpunkt und ±5 % Spanne WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
- Seite 45 Hilfsenergie DC 24 V Einbaulage Kalibriert bei senkrechter Einbaulage mit dem Prozessanschluss nach unten Zeitverhalten Einschwingzeit ≤ 1 ms ≤ 2 ms für Ausgangssignal DC 0,5…4,5 V ratiometrisch und Messbereiche < 400 mbar, 10 psi WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
- Seite 46 Messstoff: -30 ... +100 °C (Option: -40 ... +125 °C) Umgebung: -20 ... +80 °C Lagerung: -40 ... +100 °C Verschmutzungsgrad max. 3 Luftfeuchte ≤ 80 % r. F. (nicht-kondensierend) Elektrischer Anschluss Kurzschlussfestigkeit S+ gegen U- Verpolungsschutz gegen U- Isolationsspannung DC 500 V WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
- Seite 47 Bei Vorhandensein von starken elektromagnetischen Feldern im Frequenzbereich < 2,7 GHz, kann es zu erhöhten Messfehlern bis zu 1 % kommen. Die Geräte nicht in der Nähe von starken elektromagnetischen Störquellen installieren (z. B. Sendegeräte, Funkanlagen) oder ggf. Mantelstromfilter einsetzen. Weitere technische Daten siehe WIKA-Datenblatt PE 81.01 und Bestellunterlagen. WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
- Seite 48 ½ NPT Gewicht: ca. 200 g Gewicht: ca. 200 g Gewicht: ca. 200 g Bajonettstecker (6-polig) ½ NPT Conduit außen, mit Kabelausgang, Standard Kabelausgang Gewicht: ca. 200 g Gewicht: ca. 200 g Gewicht: ca. 200 g WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
- Seite 49 Kabelausgang, nicht abgleichbar Kabelausgang, abgleichbar Gewicht: ca. 200 g Gewicht: ca. 200 g ¼ NPT G ¼ B EN 837 G ¼ A DIN 3852-E G ½ B EN 837 ½ NPT M20 x 1,5 R ¼ WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
- Seite 50 15,5 G ¼ innen 7/16-20 UNF mit 74° Konus Bei Sondertypen S-10000 oder S-10 Special Version gelten abweichende technische Spezifikationen. Spezifikationen gemäß Auftragsbestätigung und Lieferschein beachten. Weitere technische Daten siehe WIKA Datenblatt PE 81.01 und Bestellunterlagen. WIKA Betriebsanleitung Druckmessumformer, Typ S-10...
