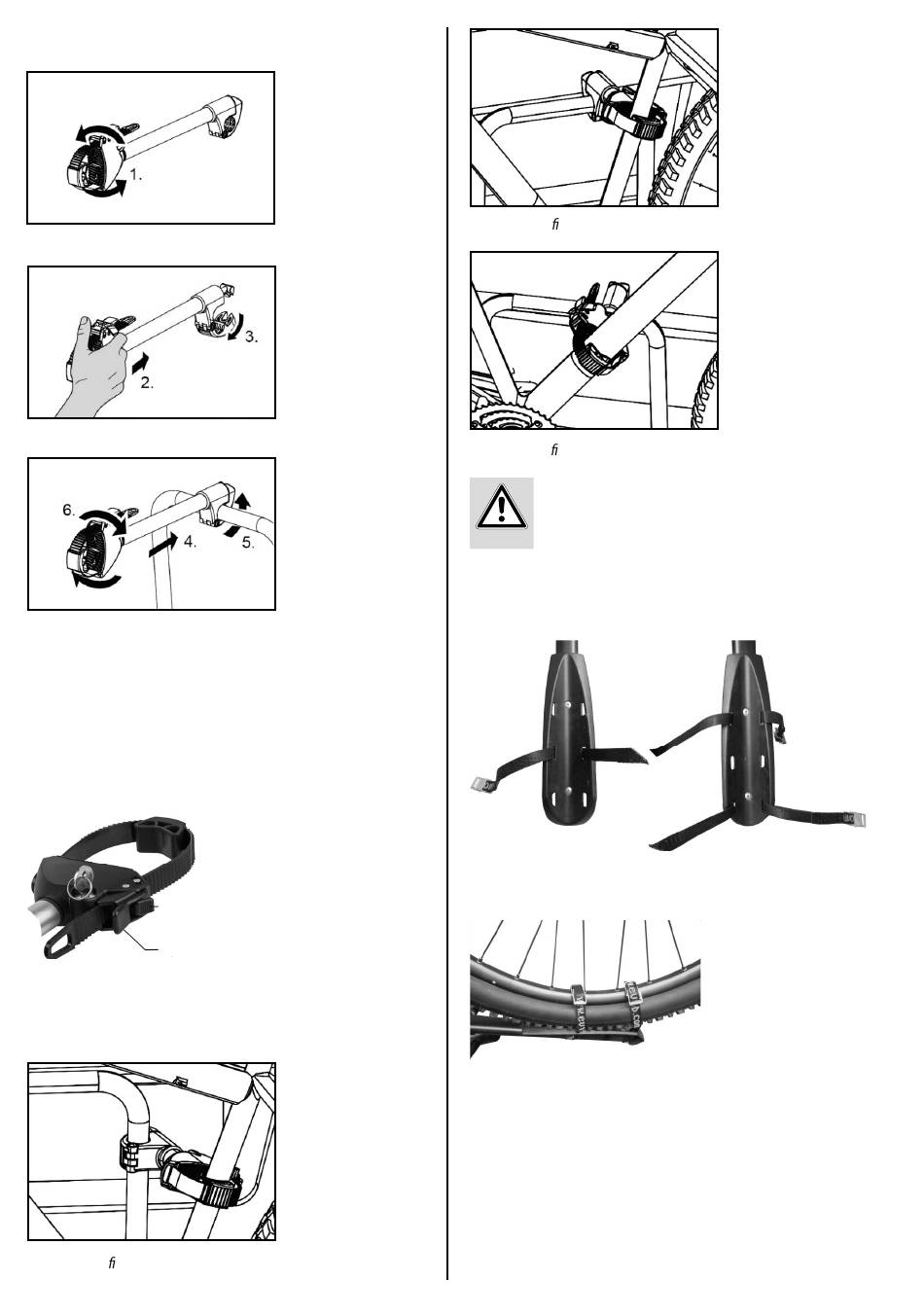

Pour mettre le support de cadre sur l' é trier en U, procédez tel que décrit
dans les fi gures 7 à 9.
Figure 7 : Desserrer le support de cadre
Figure 8 : Ouvrir le support de cadre
Figure 9 : Fixer le support de cadre
Placez le premier vélo dans le premier rail de roues et fi xez-le au support
de cadre court. Pour cela, enfoncez le levier de déverrouillage, fi g. 10, et
retirez la sangle de serrage de la fermeture. Posez la sangle de serrage dans
un endroit adapté autour du cadre du vélo et insérez-la à nouveau dans la
fermeture. Serrez la sangle de serrage. Orientez la protection de cadre de
sorte que le cadre du vélo ne puisse pas se frotter à la sangle de serrage
lors du trajet. Serrez la sangle de serrage en déplaçant le levier de serrage
d'avant en arrière.
Levier de déverrouillage
Levier de serrage
Figure 10 : Levier de serrage et de déverrouillage
Les fi gures 11 à 13 présentent diff érentes possibilités de fi xation.
Figure 11 : Vélo xé
16
Figure 12 : Vélo xé
Figure 13 : Vélo xé
ATTENTION
Pour les vélos avec un cadre en carbone, veillez à ne pas serrer
les sangles trop fort car cela risquerait d' e ndommager le cadre.
Ne pas écraser les conduites électriques ou les câbles de frein.
Fixez les roues aux rails de roue à l'aide des sangles de serrage (fi g. 14 à
16). Empêcher la roue de tourner en l'attachant avec une deuxième sangle
de serrage.
Figure 14 : Sangle de
serrage roue arrière
Figure 16 : Fixation de la roue avant
Le second vélo est placé dans le sens inverse dans le second rail et fi xé sur
l'étrier en U avec le support de cadre long. Fixez à nouveau les roues comme
décrit pour le premier vélo. Il est éventuellement nécessaire d'orienter les
vélos de manière individuelle sur le porte-vélos arrière afi n de pouvoir fi xer
correctement les supports de cadre.
Sécurisez maintenant les vélos avec la sangle de sécurité longue.
Introduisez la sangle de sécurité à travers les cadres des vélos et autour de
l'étrier en U (fi g. 17) et serrez-la à fond.
Figure 15 : Sangle de
serrage roue avant
