5.2 MONTAGGIO DEL PORTABICI SUL GANCIO DI TRAINO
Accertarsi che il gancio di traino non sia danneggiato e sia pulito e senza
grasso.
Prima di applicare il portabiciclette sul gancio di traino occorre
familiarizzarsi con il sistema di aggancio rapido.
L'aggancio rapido è costituito da un elemento con leva. Azionando la leva,
l'aggancio rapido si apre o si chiude. Con l'ausilio del perno di fi ssaggio e del
lucchetto, l'aggancio rapido si blocca e si chiude a chiave.
Vite di regolazione Perno di fi ssaggio
Lucchetto Lucchetto
Vite di regolazione

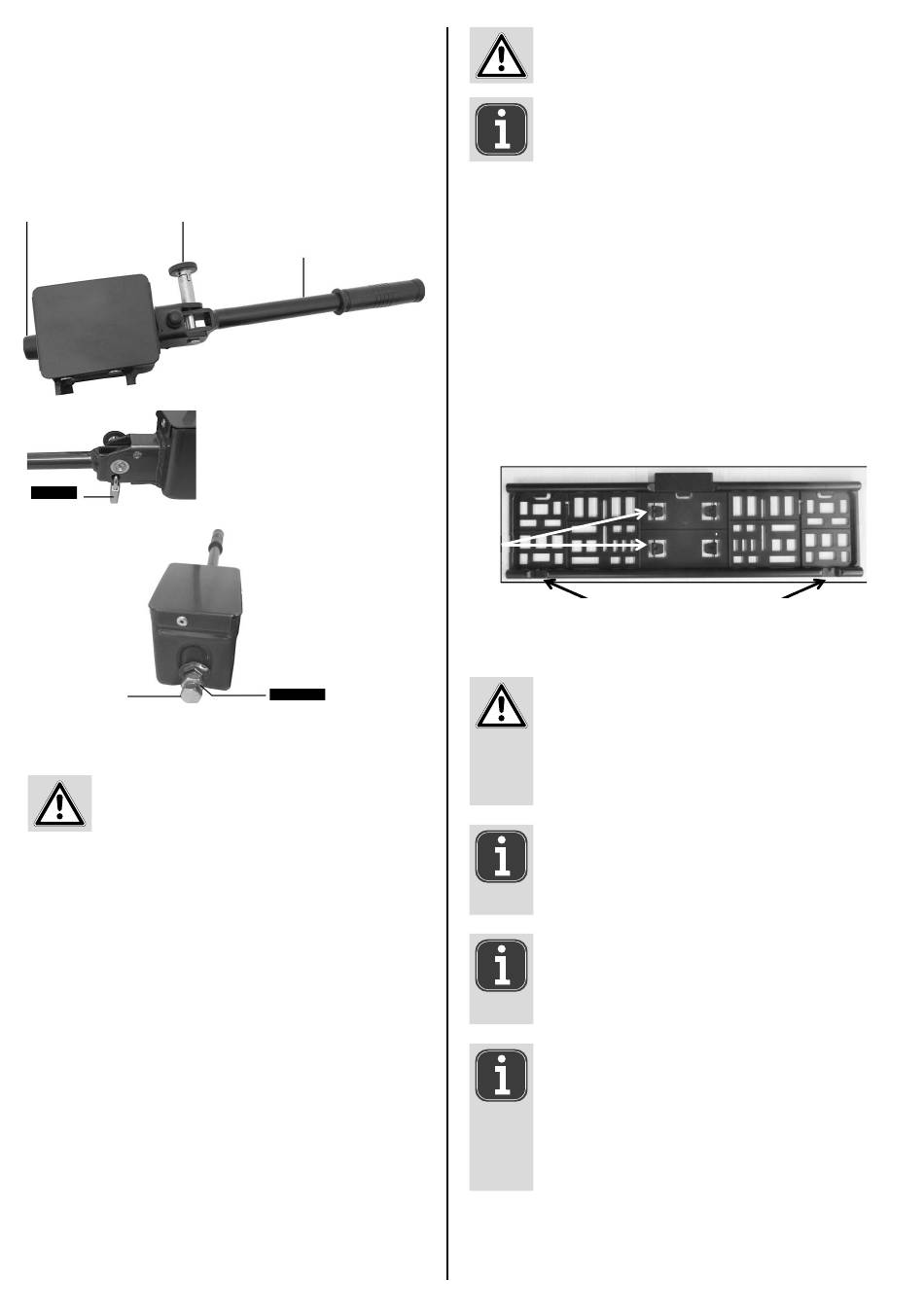

Figura 5: aggancio rapido
Il lucchetto è sempre necessario quando si usa il
portabiciclette
Posteggiare il veicolo su una superfi cie piana. Tirare il freno a mano.
Estrarre il perno di fi ssaggio dell'aggancio rapido e ruotarlo di 90° per
impedire che si blocchi di nuovo. Aprire l'aggancio rapido sollevando la leva.
Collocare il portabiciclette sul gancio di traino dall'alto in orizzontale.
Abbassare la leva dell'aggancio rapido (con una forza di ca. 35 - 40 kg) fi no
a battuta (la leva rimane in posizione orizzontale).
Controllare che il portabiciclette sia fi ssato al gancio di traino in maniera
sicura (e che non possa più ruotare). In caso contrario, regolare l'aggancio
rapido. Sollevare la leva di bloccaggio e rimuovere il portabiciclette dal
gancio di traino. Rimuovere il cappuccio dalla vite di registro.
Allentare il controdado della vite di registro e avvitare la vite di regolazione
dell'aggancio rapido di un quarto di giro. Quindi, stringere di nuovo il
controdado.
Collocare il portabiciclette nuovamente sul gancio di traino e controllare
che sia fi ssato in modo sicuro. Ripetere eventualmente la regolazione fi no a
quando il portabiciclette non è fi ssato in maniera sicura. Premere di nuovo
il cappuccio sulla vite di registro.
20
Leva
Controdado Controdado
ATTENZIONE
Accertarsi sempre che il controdado della vite di
registro sia
Leggere tracce di pressione sulla sfera del gancio sono
normali e non ne pregiudicano il funzionamento
Se non è più possibile ruotare il portabiciclette sul gancio di traino,
ruotare il perno di fi ssaggio dell'aggancio rapido per farlo innestare. Quindi
chiudere l'aggancio rapido con il lucchetto fornito in dotazione ed estrarre la
chiave dal lucchetto. Conservare la chiave accuratamente in un luogo sicuro.
A questo punto, il portabiciclette è anche a prova di furto.
Controllare regolarmente per accertare che il supporto sia perfettamente
fi ssato al gancio di traino e controllare anche il fi ssaggio delle biciclette sul
supporto. Controllare anche regolarmente il funzionamento dell'impianto
luci del proprio portabiciclette.
5.3 INSERIMENTO DELLA TARGA
Le clip di montaggio per il fi ssaggio della targa si trovano nel
portatarga come elementi di espulsione. Estrarre due delle clip. Spingere la
targa nel supporto e fi ssarla premendo le clip nelle aperture.
Clips
Clips
Figura 6: apertura per clip di montaggio
5.4 MONTAGGIO DELLE BICICLETTE SUL SUPPORTO POSTERIORE
ATTENZIONE
Possibilità di danni a persone o cose dovuti a parti che
possono staccarsi.
Parti delle biciclette non avvitate saldamente possono
staccarsi durante il viaggio. Togliere dalle biciclette tutte le
parti non collegate saldamente, come ad es. pompe, luci a
batteria, borse, navigatori, batterie o accumulatori.
AVVERTENZA
Per migliorare il comportamento su strada del proprio veicolo,
si consiglia di montare per prima la bicicletta più pesante.
Se viene montata una sola bicicletta, fi ssarla nella guida più
vicina alla parte posteriore del veicolo.
AVVERTENZA
Non sono da escludere danni alla superfi cie della vernice o ad
eventuali adesivi sulla bicicletta con un tale collegamento;
se necessario, occorre utilizzare un materiale di imbottitura
idoneo per la protezione!
AVVERTENZA
I bracci di fi ssaggio possono essere collocati liberamente
sulla bicicletta e sulla staff a a U. Dato che i bracci di
fi ssaggio non hanno una posizione fi ssa, è possibile
provare diverse posizioni. Durante il primo montaggio, prendersi
tutto il tempo necessario per trovare la posizione ottimale e
più stabile. È importante montare i bracci di fi ssaggio il più in
alto possibile al fi ne di garantirne la massima stabilità.
