le déplacement par des sangles en bon état. Seules des sangles
autorisées par la société EAL GmbH peuvent être utilisées.
Dommages matériels ou corporels en cas de porte-vélos
partiellement monté.
• Conduire avec des porte-vélos partiellement montés peut provoquer des
accidents.
• Les pièces amovibles du porte-vélos en état démonté représentent une
source de danger.
• Montez le porte-vélos complètement avant le déplacement.
Dommages matériels ou corporels en cas de pièces saillantes.
• Les pièces dépassant des limites du véhicule ou du porte-vélos
peuvent entraîner des dommages matériels ou aux personnes pendant le
déplacement.
• Ne montez que des pièces qui ne dépassent pas les limites du véhicule.
Dommages matériels ou corporels en cas de surcharge
• Le dépassement de la charge utile max. du porte-vélos ainsi que de la
charge d'appui admissible de l'attelage de remorque ou du poids total
admissible peut entraîner des accidents graves.
• Respectez impérativement les indications concernant la charge utile
max., la charge d'appui admissible et le poids total admissible de votre
véhicule. Ne les dépassez en aucun cas.
Dommages matériels en cas d'ouverture du hayon arrière
• Le hayon arrière pourrait cogner contre le porte-vélos et être endommagé.
• Couper les hayons électriques et les actionner manuellement.
• Détachez le porte-vélos avant d'ouvrir le hayon.
Dommages matériels en cas de gaz d'échappement chauds
Des dommages sur le porte-vélos ou sur le vélo peuvent se produire si la
sortie d'échappement les avoisine directement.
• Utilisez éventuellement un embout d'échappement.
Dommages matériels ou corporels en cas de perte du porte-vélos
lors du déplacement.
Des dommages sur le porte-vélos, par exemple en cas de pièces déformées,
de fi ssures ou de rayures, empêchent le fonctionnement sûr du porte-vélos.
• Ne montez pas le porte-vélos s'il présente des dommages.
• Procédez comme décrit au chapitre Maintenance.
Dommages matériels ou corporels en cas de porte-vélos
endommagé.
Un raccordement imprécis ou défectueux entre le porte-vélos et l'attelage
de remorque peut entraîner le desserrage du porte-vélos.
• Remplacez l'attelage de remorque en cas de défaut.
• Nettoyez l'attelage de remorque de toute salissure, poussière et graisse.
Dommages matériels ou corporels en cas de perte de pièces de
vélos pendant le déplacement
Un raccordement imprécis ou défectueux entre le porte-vélos et l'attelage
de remorque peut entraîner le desserrage du porte-vélos.
• Remplacez l'attelage de remorque en cas de défaut.
• Nettoyez l'attelage de remorque de toute salissure, poussière et graisse.
Dommages matériels ou corporels en cas de forte charge de vent
Le porte-vélos et l'attelage de remorque peuvent être endommagés en cas
de charge du vent trop élevée.
• Avant le déplacement, retirez toutes les sacoches du vélo.
• N'utilisez pas de housses pour vélo pendant le déplacement.
Lorsque le porte-vélos est monté, veillez à toujours
avoir avec vous l'autorisation générale d'exploitation.
N'exécutez pas de déplacement vide avec le
porte-vélos. Rangez-le dans le co re de votre
véhicule. Vous évitez ainsi une consommation trop
élevée d'essence et ménagez votre porte-vélos.
Le conducteur du véhicule est responsable du
espect des prescriptions relatives à la charge et à la
sécurisation.
14
5. NOTICE D'UTILISATION
Le porte-vélos est en grande partie pré-monté. Seules quelques pièces
doivent encore être montées. Retirez toutes les pièces de l'emballage et
disposez-les clairement. Il vous est clairement expliqué étape par étape
quelles pièces doivent encore être montées.
5.1 MONTAGE DE L'ÉTRIER EN U

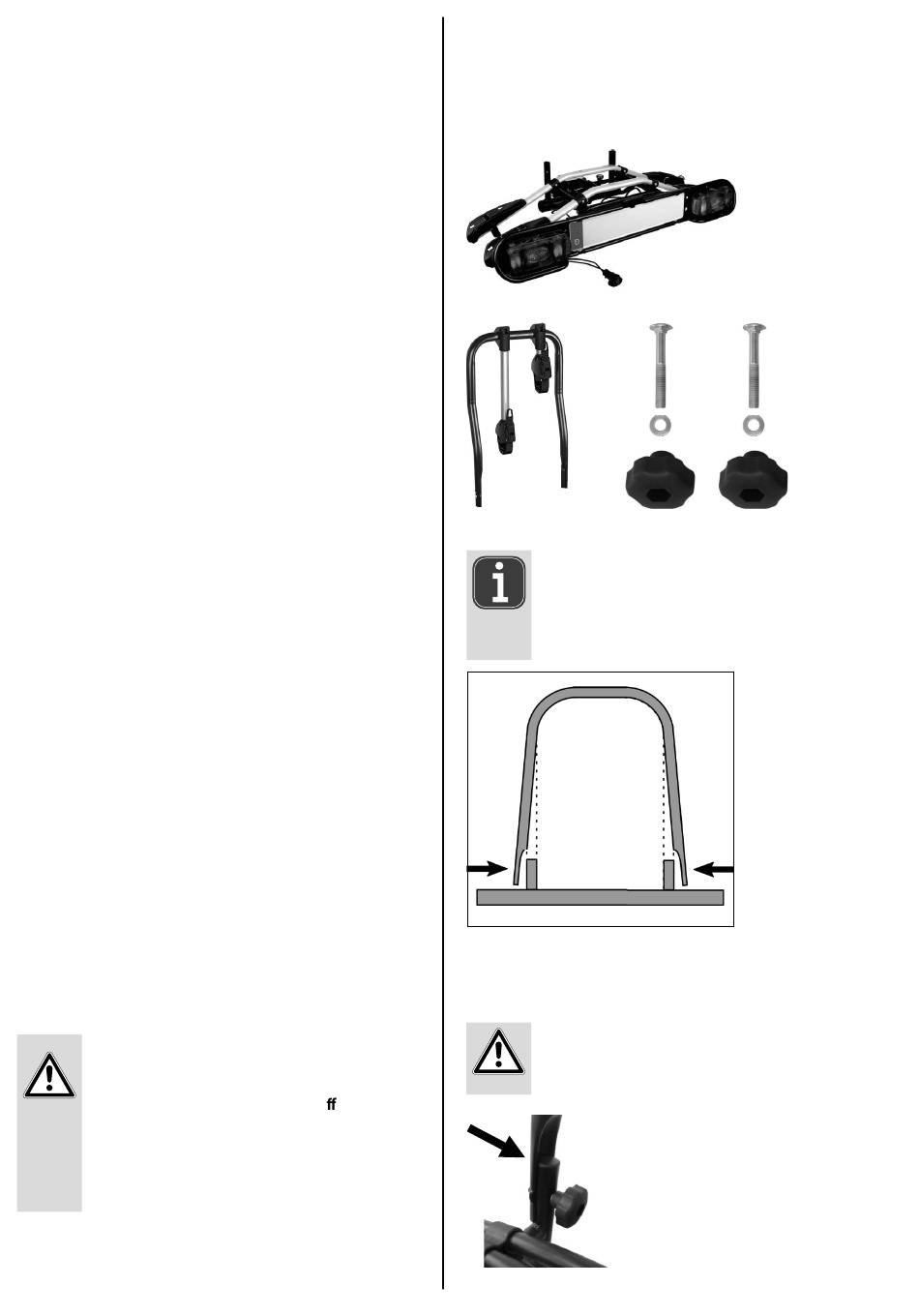

Figure 1 : Base du porte-vélos
Figure 2 : Étrier en U Fig. 3 : Vis à tête bombée avec poignées écrous
Le support en U est livré environ 5 cm plus large à l'extrémité
inférieure que les supports, c'est-à-dire que les tubes ne sont
pas parallèles lorsqu'ils sont desserrés. Lors du montage, les
extrémités des tubes doivent être fortement comprimées.
L'objectif de la pré-tension est de pouvoir rabattre le support en
U „sans bruit" pour un rangement peu encombrant.
Placez maintenant l' é trier en U sur les extrémités de tube prévues à cet eff et
et insérez les vis à tête bombée M8 x 60 dans l' é trier en U et les extrémités
de tube depuis l' e xtérieur. Placez d'abord les rondelles sur les vis et ensuite
les poignées écrous.
ATTENTION
Vous devez serrer les deux poignées écrous très fermement
de sorte que l'étrier en U passe exactement sur les supports
d'étrier en U.
Figure 4 : Vis à tête bombée montée avec poignée écrou
