» Lassen Sie die Markise komplett ausfahren.
» Stellen Sie zwei gleich hohe Leitern standsicher unter die Markise.
» Legen Sie den Markisenboden oben auf die Leitern. Vergewissern Sie sich
dabei, dass dieser sicher liegt und nicht herunterfallen kann.
» Nehmen Sie den Boden (1 – Abb. 24) und hängen Sie diesen in die Stütz­
bügel ein.
» Klappen Sie den Boden hoch und verschrauben Sie diesen dann von unten
(2 – Abb. 24) mit einem Torx­Schraubendreher Größe 9.
» Schrauben Sie das Unterteil der Kupplungskappe an (5 – Abb. 25)
2.3.10 Montage des Tuchstützdrahtspanners
Bei einer Breite von 8501 mm bis 10500 mm und einem Ausfall von 5000 mm
sowie ab einer Breite von 10501 mm und einem Ausfall von 4500 bis 5000 mm
ist ein Tuchstützdrahtspanner im Lieferumfang enthalten.
In Verbindung mit D-Volant kann kein Tuchstützdraht eingesetzt werden.
Bei großflächigen Markisen kommt es daher zu verstärktem Tuchdurch-
hang.
» Schieben Sie die Schrauben (1 – Abb. 26) in den Schlitz der schon montier­
ten Tuchstützdraht­Winkel und ziehen Sie die Muttern (2 – Abb. 26) fest.

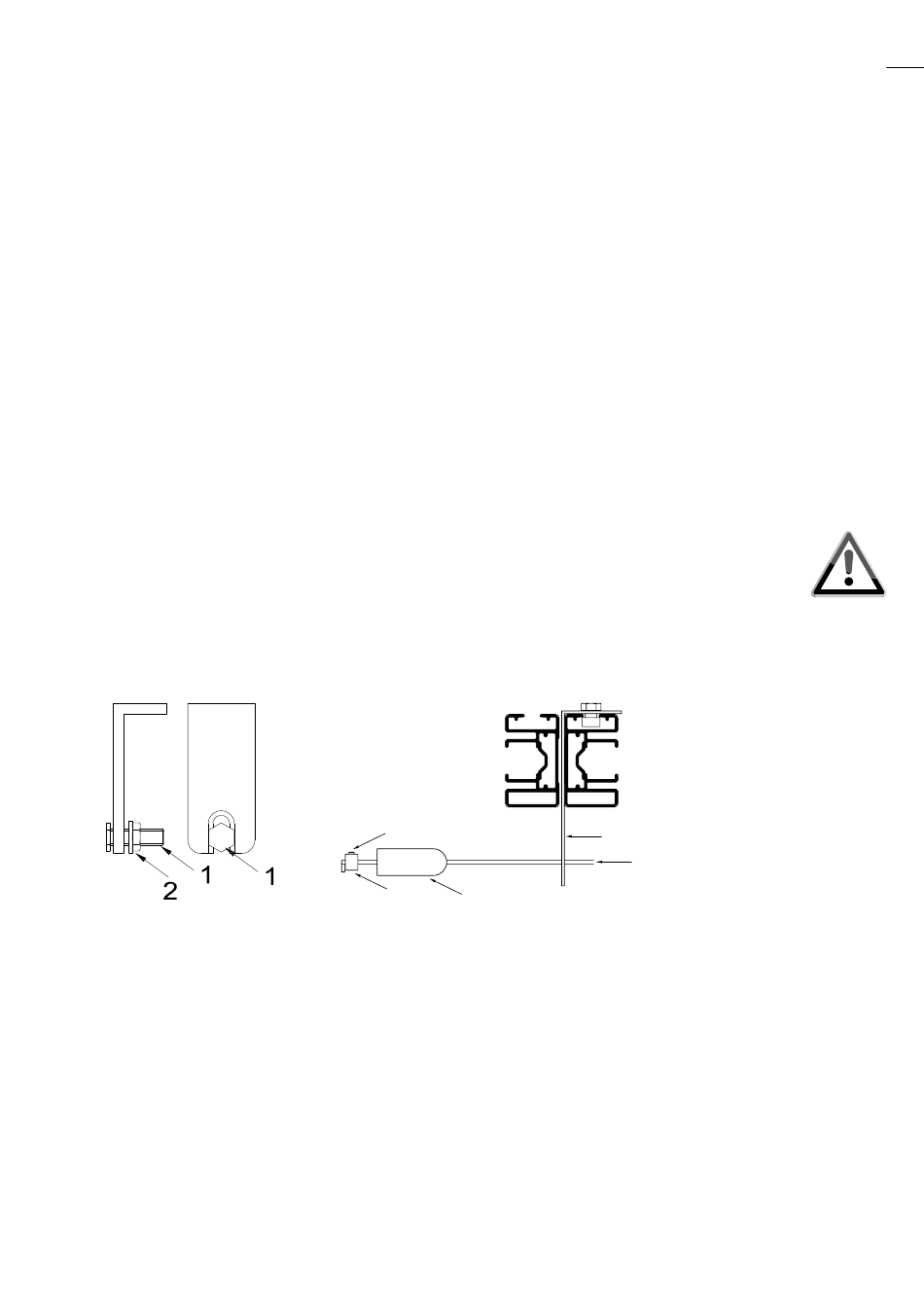

Abb. 26: Tuchstützdrahtwinkel
» Schneiden Sie den Tuchstützdraht auf Länge (theoretisch: Bestellmaß der
Markise minus 73 mm, Länge jedoch vorher prüfen!
» Führen Sie den Tuchstützdraht (3 – Abb. 27) durch den Tuchstützdraht­Winkel
­Mitte (4 – Abb. 27) durch die Spanner (5 – Abb. 27) in die Drahtklemmen (6
– Abb. 27). zur Rutschsicherung legen Sie das Ende des Drahtes 90° um.
» Drehen Sie die Klemmschrauben (7 – Abb. 28) mit einem 2,5 mm Innen­
sechskantschlüssel fest.
» Drehen Sie die Spanner gleichmäßig rechts und links auf die Schrauben der
Tuchstützdraht­Winkel. Drehen Sie die Spanner abwechselnd solange bis das
der Tuchstützdraht stramm gespannt ist (Abb. 28).
Unterdachmarkise LifeSmall Zip – Doppelanlage
7
6
5
Abb. 27: Abb. 27: Tuchstützdraht
4
3
