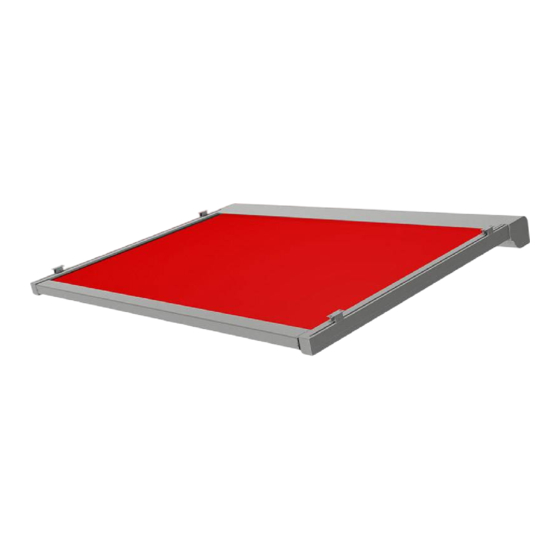

Terrassendach Innenbeschattung Life Small
Anleitung Federpaket Lagerseite wechseln
1
REFLEXA-WERKE
Albrecht GmbH
Stopfen
Silbermannstraße 29
89364 Rettenbach
Inhalt
1.
Werkzeug, das Sie für die Reparatur benötigen
2.
Erste Arbeitsschritte
3.
Demontage des defekten Federpaketes
4.
Montage des neuen Federpaketes
5.
Montage Markisenkasten und Führungsschienen
6.
Montage der Zugbänder
7.
Überprüfung
Werkzeug, das Sie für die Reparatur benötigen
Torx – Schraubendreher Größe 9, 20, 25
Innensechskantschlüssel Größe 1,5
Handbohrmaschine und 5 mm Bohrer
Nietzange und 5 mm Nieten
Universal - Fett und Pinsel
Motorprüfkabel (nur bei Motorantrieb)
Ablageböcke

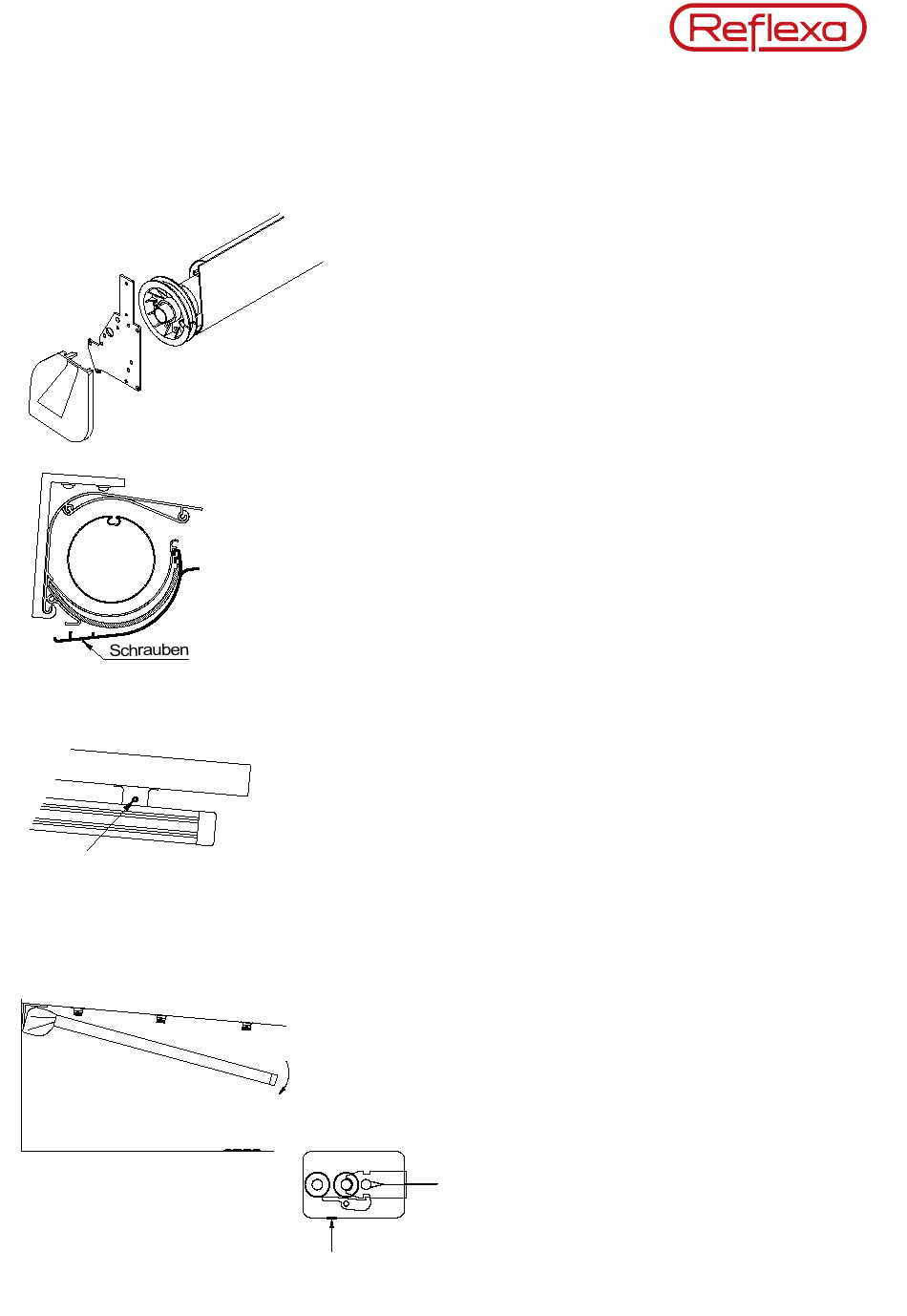

1. Erste Arbeitsschritte
Lassen Sie Fallstange einige cm ausfahren.
Klemmen Sie den Motor in der Verteilerdose ab.
Lösen Sie die Schrauben und nehmen Sie das Bodenprofil herunter.
Lösen Sie die Klemmschrauben (1) der Schienenhalter.
Nehmen Sie die Führungsschienen aus den Haltern
und lassen die Markise vorsichtig herunter.
Legen Sie etwas Pappe oder Ähnliches zum Schutz
unter die Enden der Führungsschienen.
Entriegeln Sie die Zugbänder aus den Laufwagen.
Achtung: Zugbänder sind unter Spannung!
Zum Entriegeln der Zugbänder entfernen Sie die kleinen Stopfen auf der
Unterseite der Laufwagen, stecken Sie einen Schraubendreher in die
Öffnung und drücken diesen nach oben.
Halten Sie die Zugbänder währenddessen gut fest!
Die Demontage und Montage der Zugbänder macht man am besten zu
zweit!
Tel.: 08224 999-0
Fax: 08224 999-222
www.reflexa.de
info @ reflexa.de
