Reflexa LifeSmall Zip Reparaturanleitung

Unterdachmarkise LifeSmall Zip
Reparaturanleitung Neubespannung
Inhalt
1 Erste Arbeitsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2 Demontage Bespannung aus der Fallstange . . . . . . . . . . . . . . . . 2
3 Demontage Bespannung aus der Tuchwelle . . . . . . . . . . . . . . . . 2
4 Montage neue Bespannung an der Tuchwelle . . . . . . . . . . . . . . . 2
5 Montage neue Bespannung an der Fallstange . . . . . . . . . . . . . . 3
6 Montage Markisenkasten und Führungsschienen . . . . . . . . . . . . 3
7 Montage Zugbänder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
8 Montage Führungsschienen (Führungsschienenhalter) . . . . . . . 3
9 Endlageneinstellung Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
10 Überprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

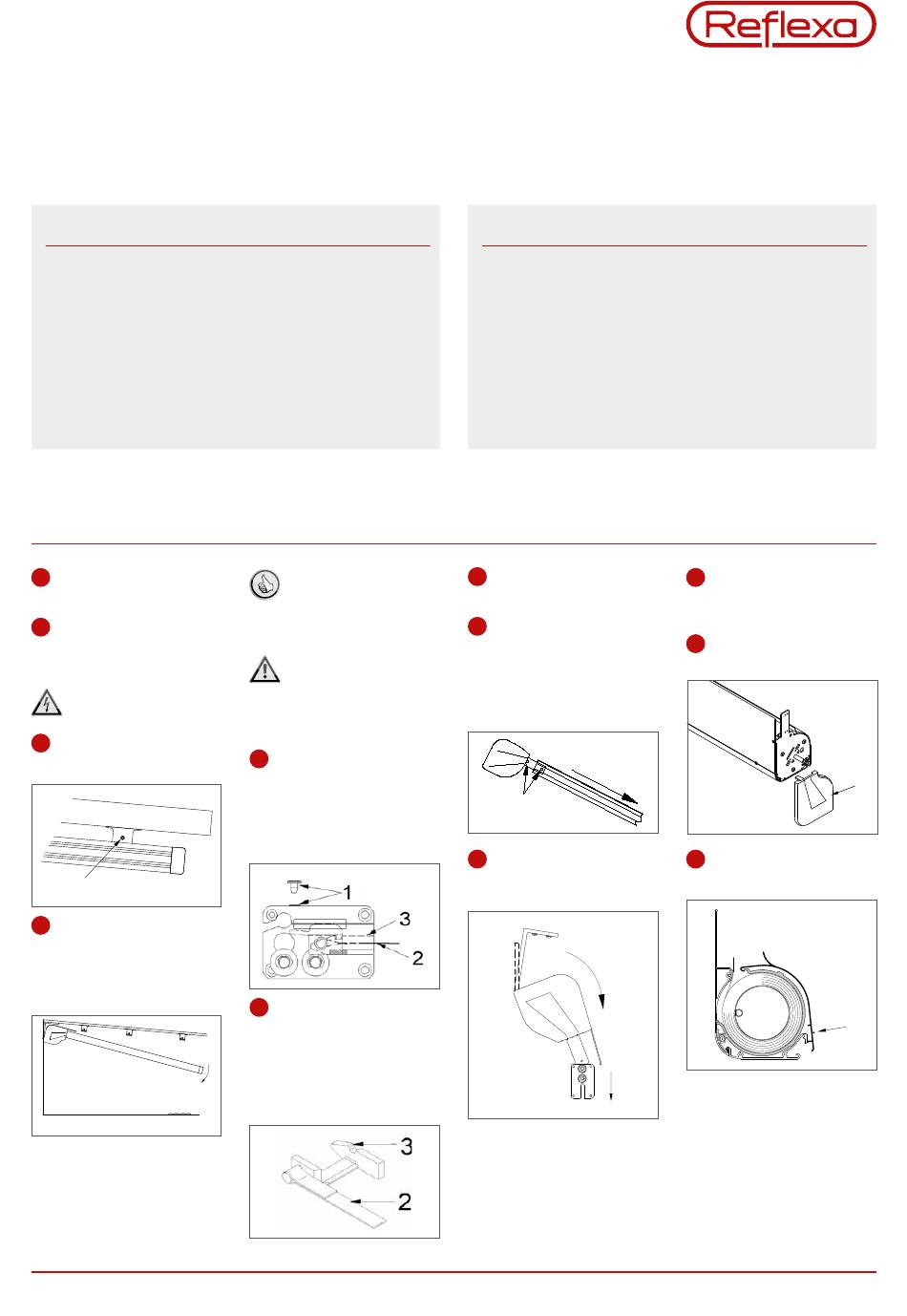

1 Erste Arbeitsschritte
A
Fallstange einige Zentimeter
ausfahren.
B
Prüfen ob die Maße der alten
Bespannung übereinstimmen mit
denen der neuen Bespannung.
Den Motor in der Ver­
teilerdose abklemmen.
C
Die Klemmschrauben (1) der
Schienenhalter lösen:
1
D
Unter die Enden der
Führungsschienen Pappe legen.
Führungsschienen aus den
Haltern nehmen, Markise
vorsichtig herunter lassen:
REFLEXA-WERKE Albrecht GmbH
Demontage und
Montage der Zugbänder
möglichst zu zweit
vornehmen.
Zugbänder sind unter
Spannung! Während des
folgenden Arbeits­
schritts die Zugbänder
gut festhalten.
E
Zum Entriegeln der Zug bän­
der die Stopfen (1) aus den
Seiten kappen (Laufwagen)
entfernen, die Zugbänder durch
Zug in Richtung Fallstange
entlasten.
F
Einen Schraubendreher in
die Öffnung (1) der Laufwagen
stecken und nach unten drücken.
Das Zugband (2) mit Lagerung
(3) ist damit entriegelt und kann
vorsichtig abgelassen werden.
| Silbermannstraße 29 | 89364 Rettenbach
Benötigtes Werkzeug
» Schlüsselsatz Torx
» Schlüsselsatz Innensechs­
kant
» Schraubendreher Schlitz
» Maßband
» Montage­ und Einstellkabel
» Ablageböcke
G
Zugband von der Lagerung
herunternehmen.
H
Markisenkasten gut
festhalten: Verbindungsschrau­
ben (2) an den Innenseiten lösen,
Führungsschienen vorsichtig von
den Seitenteilen der Markise
ziehen.
2
I
Markisenkasten vorsichtig in
den Montagekonsolen herunter
hängen lassen.
| Tel: 08224 999-0 | Fax: 08224 999-222
J
Markisenkasten aushängen,
auf bereitgestellte Ablageböcke
legen.
K
Seitenkappen von den Sei­
Diese Unterlage unterliegt dem Urheberrecht. Vervielfältigung, Weitergabe an Dritte als auch jede Art der maschinellen Verarbeitung ist nur mit ausdrücklicher, schriftlicher Genehmigung der Firma Rödelbronn GmbH gestattet.
tenlagern abziehen (1).
1
L
Schrauben (3) am Boden­
profil lösen, Boden abnehmen.
3
