Terrassendach Innenbeschattung Life Small
Montage- und Elektroinstallationsanweisung
2
3
4
1
3
REFLEXA-WERKE
Albrecht GmbH
1
1
5
2
Silbermannstraße 29
89364 Rettenbach
Inhalt
1. Werkzeug, das Sie für die Reparatur benötigen
2. Demontage Boden
3. Demontage Seitenlager
4. Montage der Bespannung (Tuchwelle)
5. Montage der Bespannung (Fallstange)
1. Werkzeug
Ablageböcke
Motoreinstellkabel
Torx- Schraubendreher, Größe 9 + 20
Innensechskantschlüssel Größe 1,5

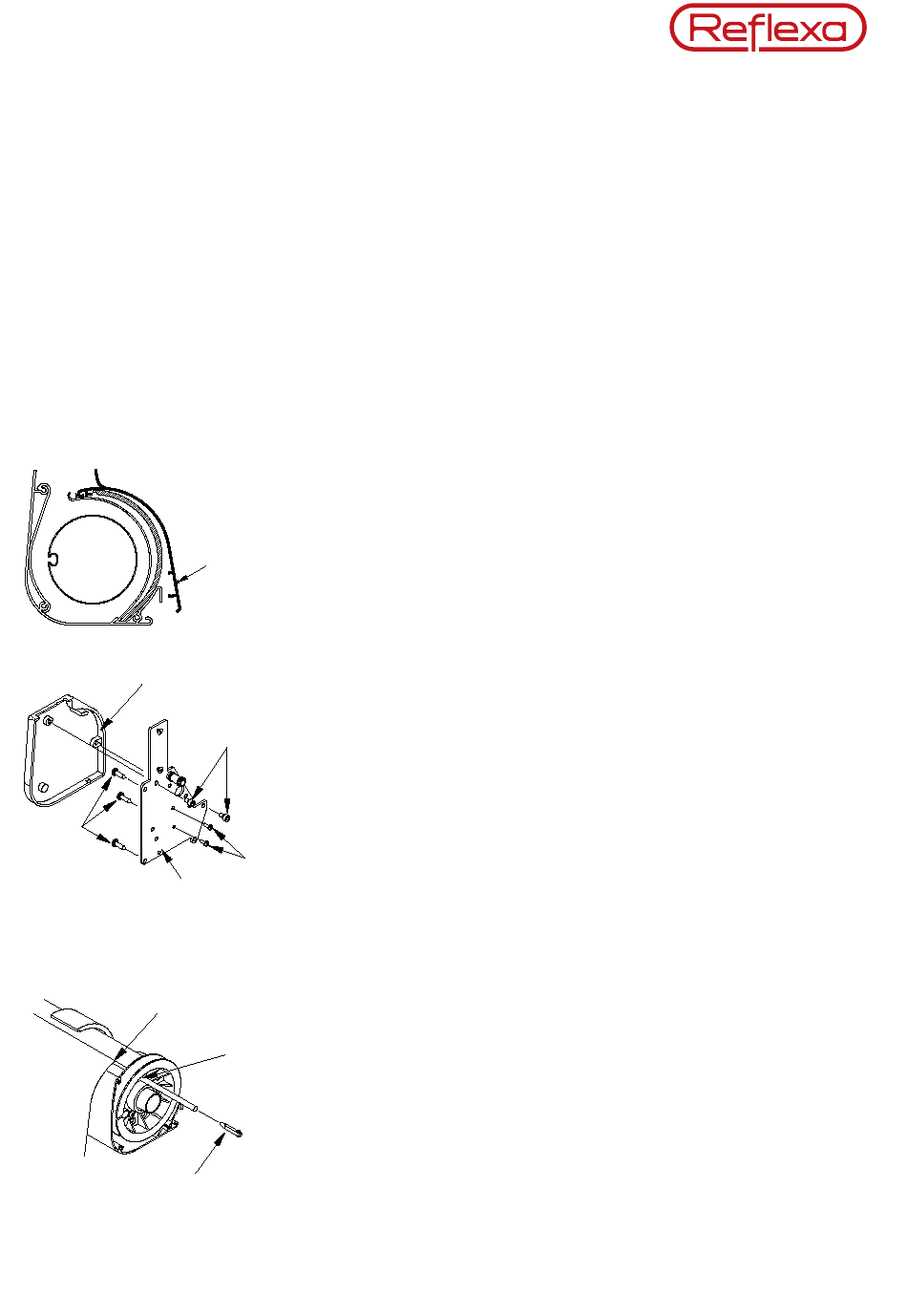

2. Boden lösen
Legen Sie das Markisengestell auf 2 bereitgestellte Ablageböcke.
Lösen Sie die Schrauben (1) am Bodenprofil. Nehmen Sie das Bodenprofil
und legen es beiseite.
3. Demontage der Seitenlager
Lösen Sie die Schrauben (1) der beiden Kastenseitenkappen (2) und neh-
men diese seitlich ab.
Lösen Sie dann die Schrauben (3) und nehmen die Seitenlager (4) ab.
Mit den beiden Schrauben (5) ist der Motor verschraubt.
4. Montage der Bespannung (Tuchwelle)
Beseitigen Sie eventuelle Verschmutzungen an der Markise.
Legen Sie die neue Bespannung der Länge nach auf einem sauberen Unter-
grund vor den Markisenkasten.
Achtung: Bei Tüchern mit Eckverstärkung!
„Die Eckverstärkung wird immer in die Fallstange montiert"!
Führen Sie den Hohlsaum der Bespannung in die Kedernut (1) der Tuchwelle
ein. Schieben Sie den Keder (2) durch die Bohrung der Wickelscheibe in
den Hohlsaum. Richten Sie die Bespannung auf der Tuchwelle gleichmäßig
aus.Schieben Sie je eine Feststellschraube (3) rechts und links in den Hohl-
saum und ziehen diese fest.
Schrauben Sie die beiden Seitenlager wieder an.
Schließen Sie den Motor an das Motoreinstellkabel an und lassen Sie die
Bespannung bis auf ca. 50 cm „vorsichtig" einfahren. Halten Sie die Be-
spannung währenddessen auf Spannung.
Achten Sie hierbei auf die Stützbügel im Markisenkasten!
