Achtung: Das Federpaket ist voll Fett!
Packen Sie das Federpaket in eine Tüte.

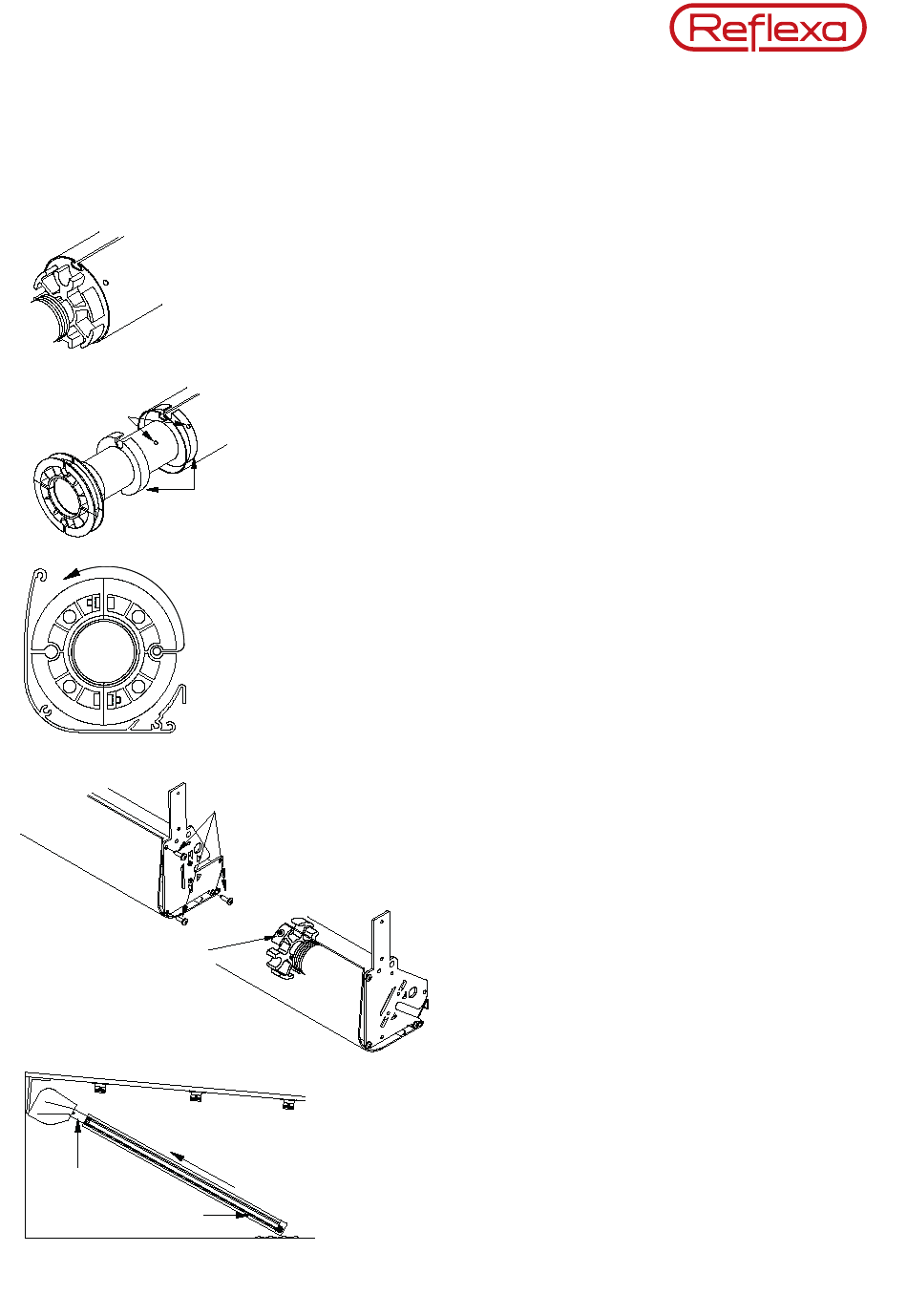

5. Montage des neuen Federpaketes

Beseitigen Sie eventuelle Verschmutzungen wie Bohrspäne, Nietreste aus
der Tuchwelle. Fetten Sie die Feder des neuen Federpaketes gut ein.
Schieben Sie das neue Federpaket seitlich in die Tuchwelle.
Schieben Sie den Laufring (1) in die Tuchwelle.
Bohren Sie durch die vorhandenen Löcher (2) der Tuchwelle in die Mitte des
Laufrings. Vernieten Sie dann die Tuchwelle mit dem Laufring.
Wickeln Sie das Zugband wieder auf die Gurtscheibe des Federpaketes.
(Vorher mitgezählte Umwicklungen) Achten Sie auf die Wickelrichtung.
Schieben Sie den Motor mit dem Seitenlager in das Federpaket, dabei die
Mitnehmerfeder des Motors in die Nut des Federpaketrohres einführen.
Schieben Sie das Seitenlager bis zum Markisenkasten und schrauben
dieses wieder fest (3).
Vernieten Sie dann die Tuchwelle mit dem Mitnehmerstern (4)
Schrauben Sie die Seitenkappe wieder an (siehe Punkt 2).
Klemmen Sie den Motor an ein Einstellkabel an.
Lassen Sie die Bespannung vorsichtig aufrollen.
Achten Sie hierbei auf die Zugbänder, dass diese sich beim aufwickeln nicht
verheddern.
6. Montage Markisenkasten und Führungsschienen
Hängen Sie den Markisenkasten wieder in die Halter ein.
Schieben Sie beide Führungsschienen (1) gleichmäßig bis zur Hälfte der
Ausleger der Seitenlager (2) auf.
