Reflexa LifeSmall Zip Montage- Und Bedienungsanleitung Seite 13

Beachten Sie, dass das Achsmaß der Markise auch das Bestell- und
Befestigungsmaß ist.
Achsmaß = Bestell- u. Befestigungsmaß B1

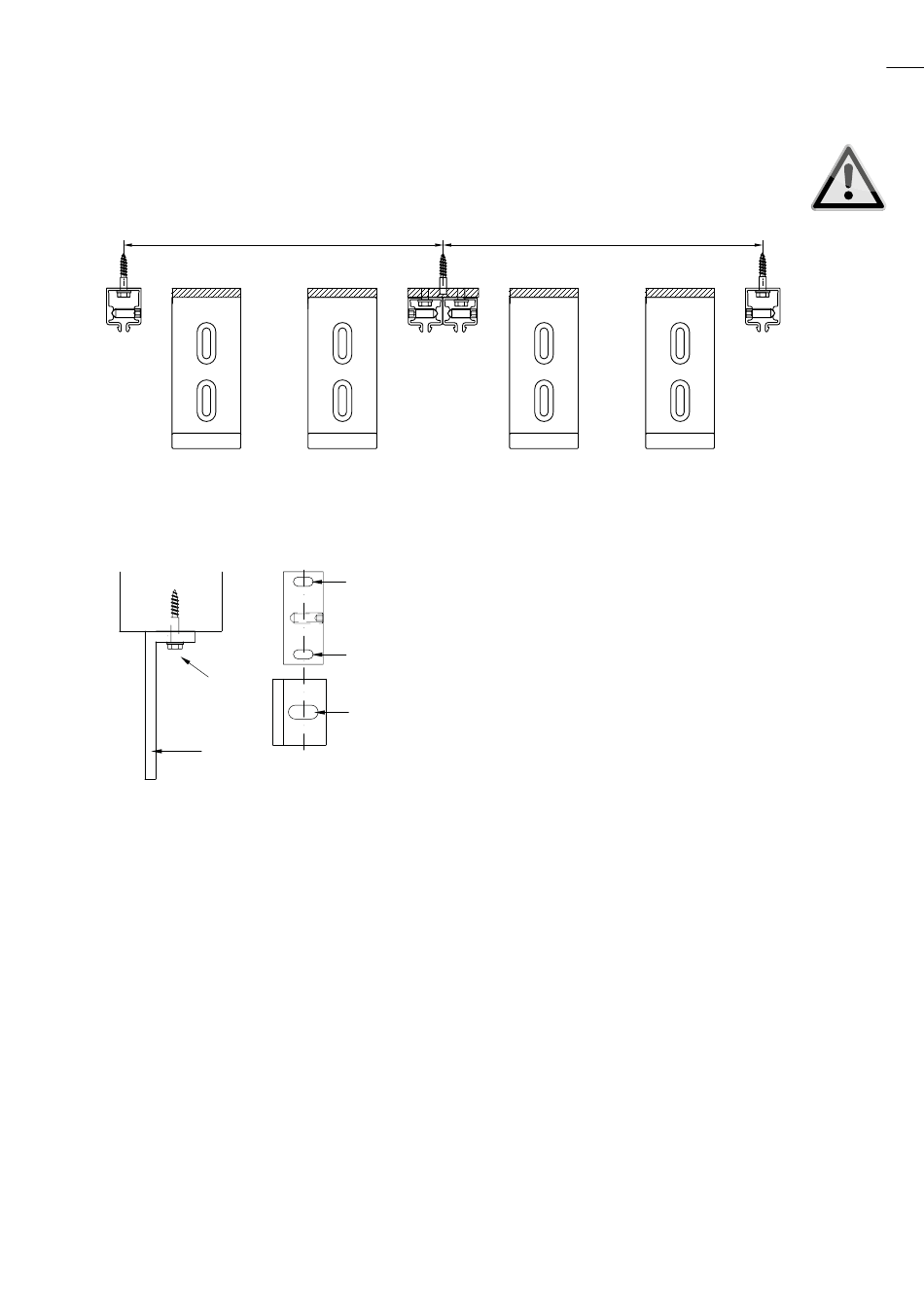

Abb. 10: Befestigungsmaß
» Bei einigen Baubarkeiten ist der Einsatz eines Tuchstützdrahtes notwendig,der
dem Durchhang des Tuches entgegengewirkt.
B
2
Abb. 11: Tuchstützdrahtwinkel
» Montieren Sie die Tuchstützdrahtwinkel (2 – Abb. 9 u. 11) wie abgebildet auf
den äußeren Sparren in der Mitte des Markisenausfalls.
Das Befestigungsmaß Mitte Loch der Führungsschienenhalter (A – Abb. 11) ist
auch das Befestigungsmaß Mitte Loch der Tuchstützdrahtwinkel (B – Abb. 11).
Unterdachmarkise LifeSmall Zip – Doppelanlage
Achsmaß = Bestell- u. Befestigungsmaß B2
