2 Installation und Montage

2.3.4 Montage des Markisenkastens

» Heben Sie den Markisenkasten auf den Wintergarten und legen Sie ihn oben
vor die Enden der Führungsschienen ab.
» Unterfüttern Sie den Markisenkasten mit einer passenden Unterlage, z.B.
Holzbrett (A – Abb. 7), so dass dieser in der richtigen Höhe zur Schiene liegt.
» Heben Sie die Fallstange etwas an und schieben den Markisenkasten, die
Laufwagen (1 – Abb. 7) und die Stege (2 – Abb. 7) der Seitenlager ein wenig
auf die Führungsschienen.
» Schrauben Sie die Stege von innen an den Führungsschienen fest
(Abb. 8 Pos. 3).

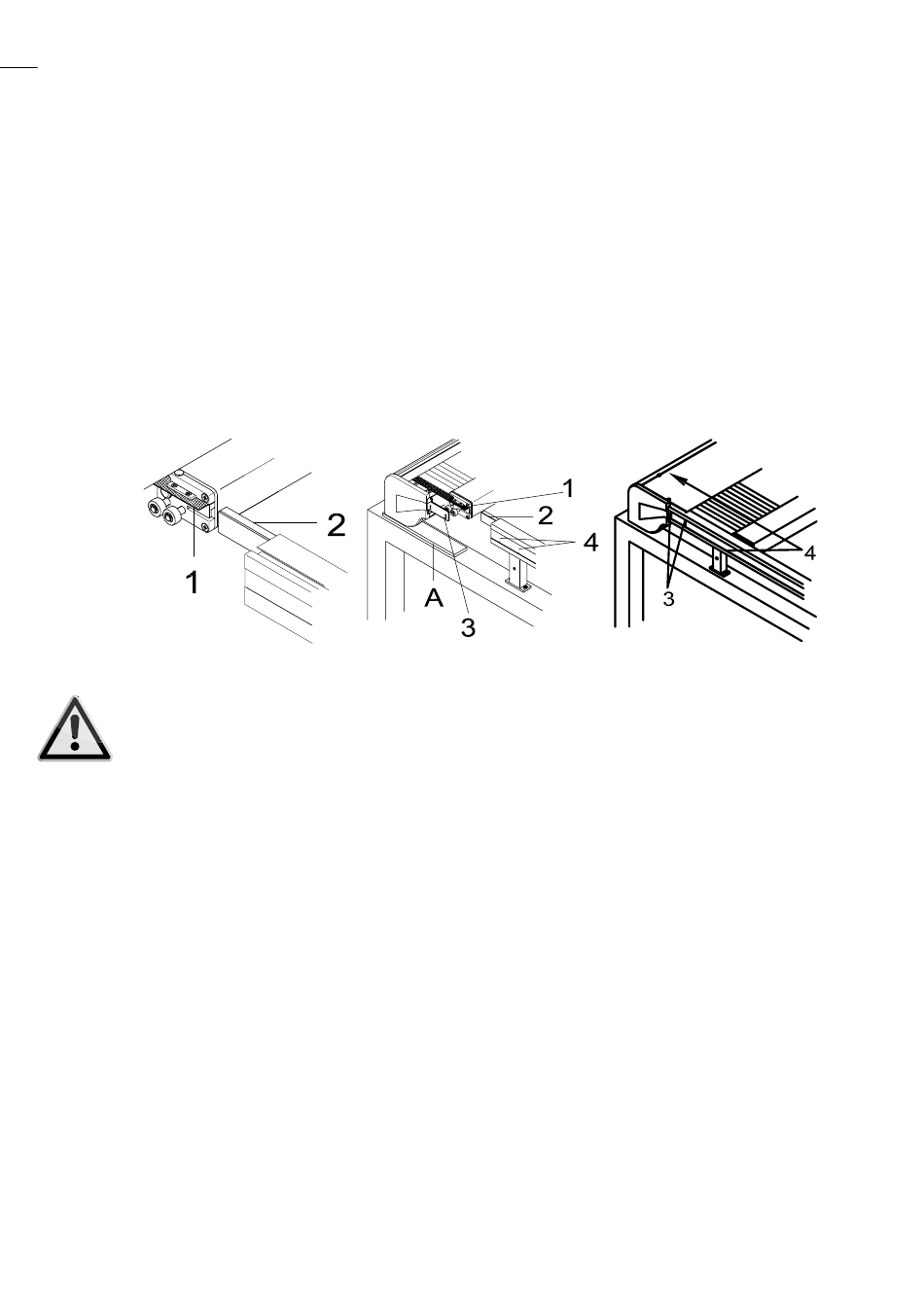

Abb. 7: Markisenmontage
Achten Sie darauf, dass die Schraubenköpfe (Abb. 8 Pos 3) komplett
versenkt sind. Die Fallstangenzapfen könnten sonst daran hängen bleiben.
Lockern Sie die Klemmschrauben (4 – Abb. 8) der Montagekonsolen auf beiden
Seiten und schieben Sie den Kasten mit den Führungsschienen in die endgülti-
ge obere Position. Ziehen Sie die Klemmschrauben wieder fest.
2.3.5 Montage der Zugbänder
Die Zugbänder:
» über die Umlenkrolle im Markisenkasten legen
» in den unteren Schlitz der Führungsschiene legen
» fahren Sie die Markise ganz zu
» um die untere Umlenkrolle führen (1 – Abb. 9)
» im oberen Schlitz der Führungsschiene zurückführen
» die Schlaufen der Zugbänder (Abb. 10 + 11 Pos. 4) über die Bolzen der Lage-
rungen (2 – Abb. 10 + 11), befinden sich beim Zubehör, führen
» Zugbänder ziehen (ca. 300 bis 500 mm) und die Lagerungen (2 – Abb.
10 + 11) in das Blech (3 – Abb. 10) in die Laufwagen einschieben bis dieses
eingerastet sind.
Abb. 8: Kastenbefestigung
