2 Installation und Montage

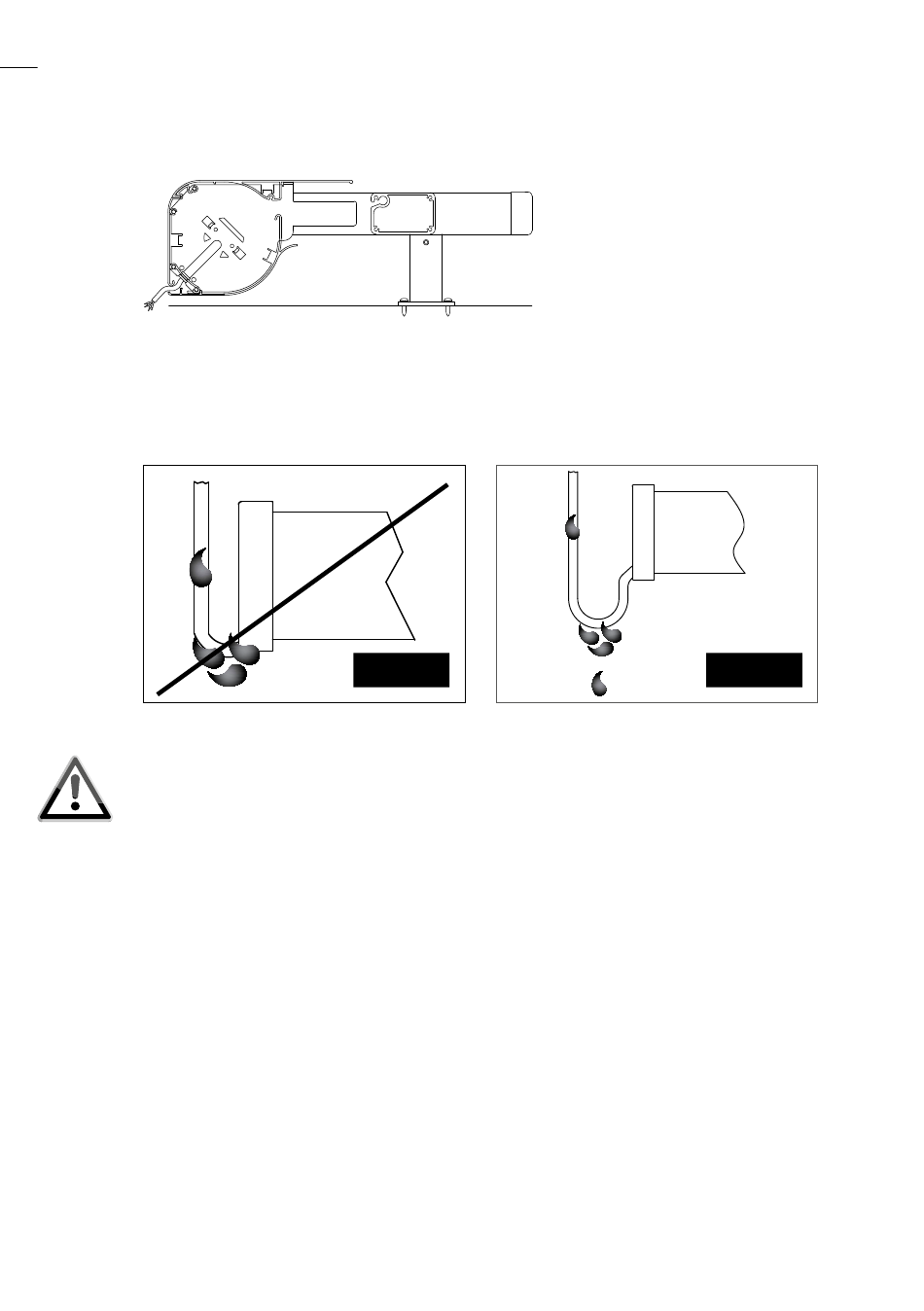

Kabelaustritt
Abb. 32:
Kabekverlegung
Um zu verhindern, dass Wasser in den Antrieb läuft, sollte das Anschlusskabel in
einer Schlaufe nach unten verlegt werden.
Abb. 33: falsche Motorkabelführung
Anweisungen für den Elektriker – Ansteuerrichtlninien für WT-Motore
Die Laufrichtungen AUF und AB dürfen nicht gleichzeitig angesteuert werden.
Nur mit verriegelten Schaltern / Steuergeräten bzw. Aktoren ansteuern.
(Ausnahme: Eine gleichzeitige AUF­ und AB­ Ansteuerung ist im Installations­/
Programmiermodus des Antriebes zulässig).
» Antriebe nur von einer Steuerstelle ansteuern
» Eine Umschaltpause zwischen AUF­ und AB­Befehl muss eingehalten werden
(als Richtwert gilt 500ms).
» Elektronische Antriebe reagieren technisch bedingt mit einer geringen Verzö­
gerung von ca. 180 ms. Diese Aufwachzeit ist bei kurzen Befehlen (Wende­
schritt und Positionierungen) zu berücksichtigen.
» Bei der Ansteuerung über Bus­Systeme ist zu beachten, dass der Nachjustier­
modus nicht versehentlich durch den Nutzer aktiviert werden kann. Deshalb
muss vermieden werden, dass WT­Antriebe in ihrer Endlage erneut in die
bereits erreichte Richtung, für mehr als 4 Sekunden aktiviert werden. (Dies gilt
nicht für J4 WT Antriebe.)
falsch
Abb. 34: richtige Motorkabelführung
richtig
