Montage; Montagekonsolen - Reflexa LifeSmall Zip Montage- Und Bedienungsanleitung

2.3

Montage

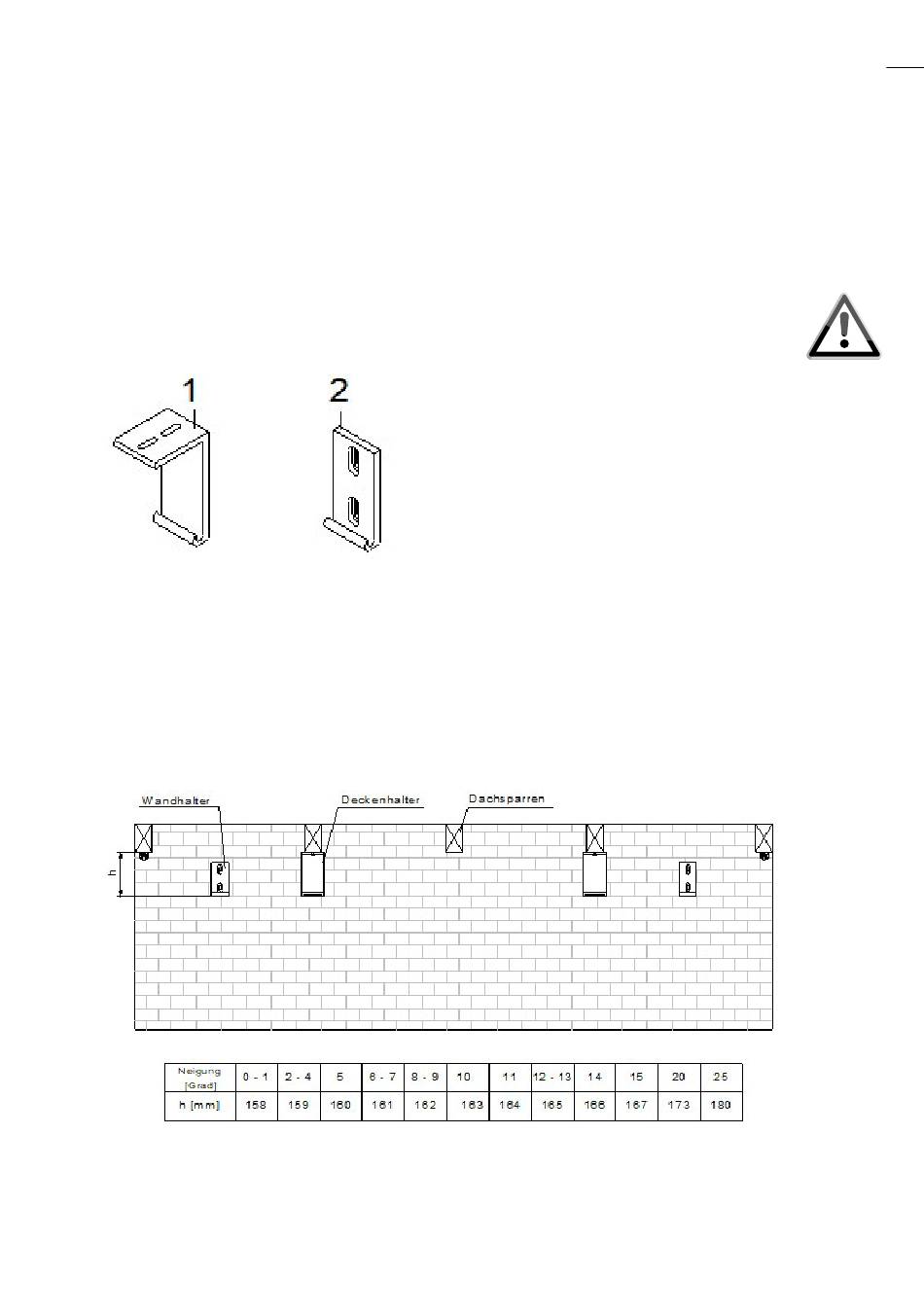

2.3.1 Montagekonsolen

Prüfen Sie, ob die gelieferten Montagekonsolen (1 Decke, 2 Wand) mit der Be­
stellung übereinstimmen.
Die Montagekonsolen dienen lediglich als Montagehilfe und haben für die
Funktionsfähigkeit der Markise keine Bedeutung.
Abb. 3: Wandkonsole
» Die Montagekonsolen werden jeweils an den zweiten Sparren gegenüber den
Schienenhaltern versetzt montiert.
» Zeichnen Sie die Bohrlöcher auf den Sparren bzw. auf der Wand an. Der
Abstand von UK Sparren bis UK Deckenhalter beträgt 158 mm. Bohren Sie
Löcher an den angezeichneten Stellen und schrauben Sie die Montagekonso­
len fest.
Abb. 5: Montagekonsolen
Unterdachmarkise LifeSmall Zip – Doppelanlage
Abb. 4: Deckenkonsole
11
