Terrassendach Innenbeschattung Life Small
Anleitung Motorwechsel
1
Stopfen
REFLEXA-WERKE
Albrecht GmbH
Silbermannstraße 29
89364 Rettenbach
Inhalt
1.
Werkzeug, das Sie für die Reparatur benötigen
2.
Erste Arbeitsschritte
3.
Demontage des defekten Motors
4.
Montage des neuen Motors
5.
Markise montieren
6.
Montage der Zugbänder
7.
Endlageneinstellung des Motors
8.
Überprüfung
9.
Letzte Arbeitsschritte
Werkzeug, das Sie für die Reparatur benötigen
Torx – Schraubendreher Größe 9, 20, 25
Innensechskantschlüssel Größe 1,5
Motorprüfkabel (nicht bei Funkmotor)
Ablageböcke
1. Erste Arbeitsschritte

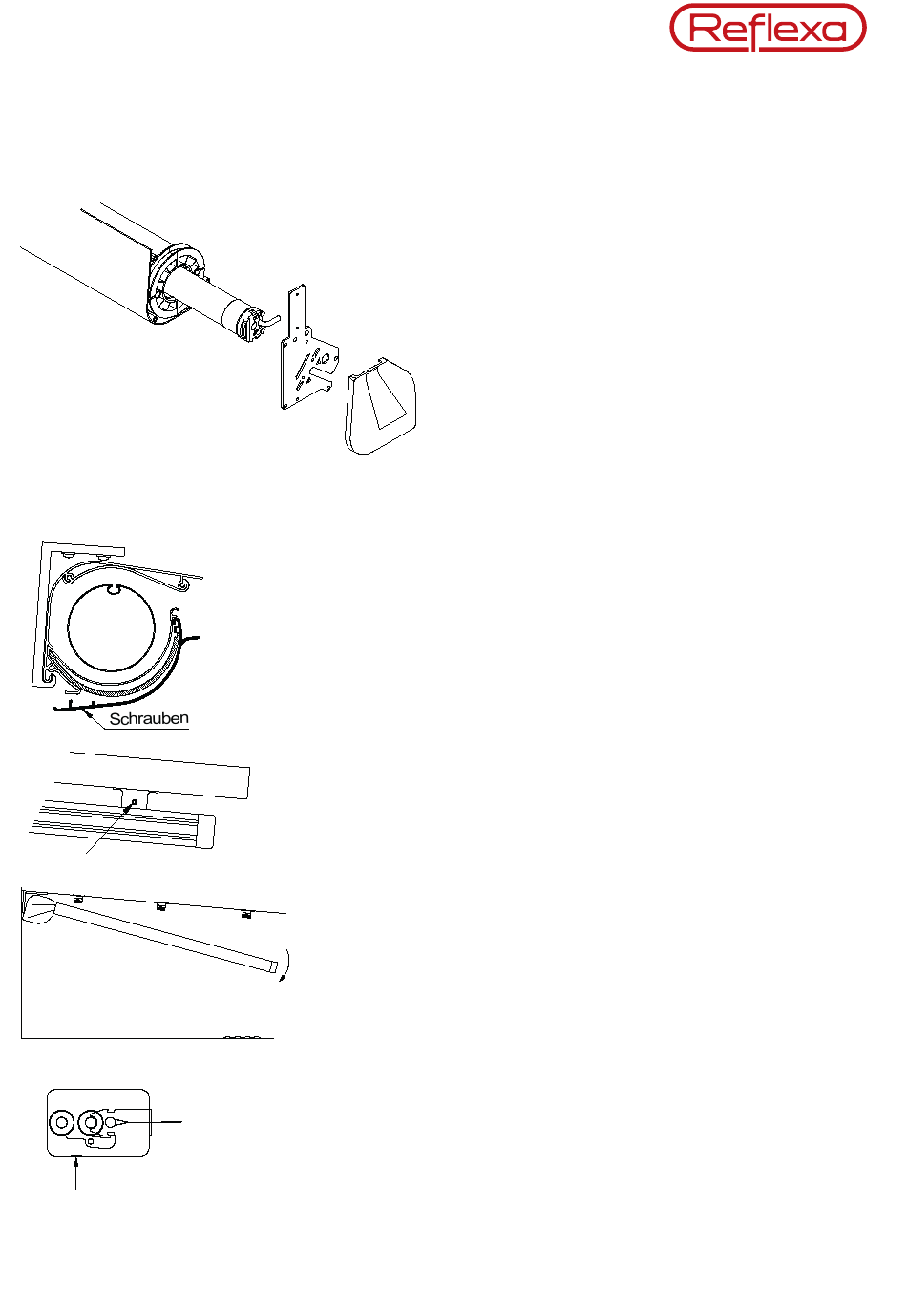

Lösen Sie die Schrauben und nehmen Sie das Bodenprofil herunter.
Klemmen Sie den Motor in der Verteilerdose ab.
Haben Sie seitlich keinen Platz (min. 700 mm), dann gehen Sie so vor:
Lösen Sie die Klemmschrauben (1) der Schienenhalter.
Nehmen Sie die Führungsschienen aus den Haltern und lassen die Markise
vorsichtig herunter. Legen Sie etwas Pappe oder Ähnliches zum Schutz unter
die Enden der Führungsschienen.
Entriegeln Sie die Zugbänder aus den Laufwagen.
Achtung: Zugbänder sind unter Spannung!
Zum Entriegeln der Zugbänder entfernen Sie die kleinen Stopfen auf der Un-
terseite der Laufwagen, stecken Sie einen Schraubendreher in die Öffnung
und drücken diesen nach oben.
Halten Sie die Zugbänder währenddessen gut fest!
Die Demontage und Montage der Zugbänder macht man am besten zu
zweit!
