Terrassendach Innenbeschattung Life Small
Anleitung Neubespannung
1
Stopfen
REFLEXA-WERKE
Albrecht GmbH
Silbermannstraße 29
89364 Rettenbach
Inhalt
1.
Werkzeug, das Sie für die Reparatur benötigen
2.
Vor der Demontage der Bespannung
3.
4.
5.
6.
7.
8.
9.
10.
11.
1. Werkzeug, das Sie für die Reparatur benötigen
Torx - Schraubendreher Größe 9, 20, 25
Innensechskantschlüssel Größe 1,5
Maßband
Motoreinstellkabel (nicht bei Funkmotor)
Ablageböcke

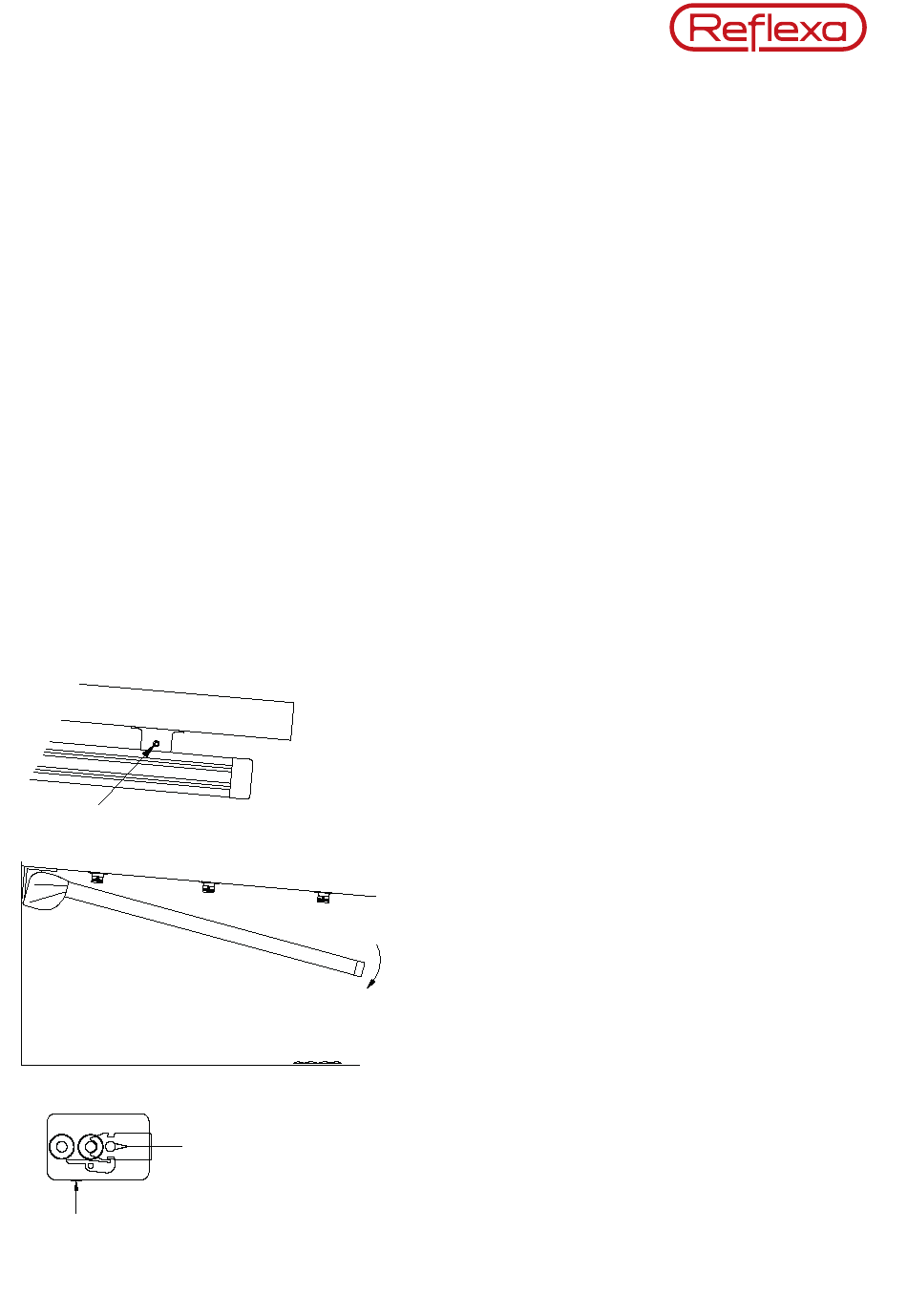

2. Vor der Demontage der Bespannung
Lassen Sie Fallstange einige cm ausfahren.
Messen Sie die alte Bespannung nach und vergleichen Sie, ob dieses Maß
mit dem der neuen Bespannung übereinstimmt.
Klemmen Sie den Motor in der Verteilerdose ab.
Lösen Sie die Klemmschrauben (1) der Schienenhalter.
Nehmen Sie die Führungsschienen aus den Haltern und lassen die Markise
vorsichtig herunter. Legen Sie etwas Pappe oder Ähnliches zum Schutz unter
die Enden der Führungsschienen.
Entriegeln Sie die Zugbänder aus den Laufwagen.
Achtung: Zugbänder sind unter Spannung!
Zum Entriegeln der Zugbänder entfernen Sie die kleinen Stopfen auf der
Unterseite der Laufwagen, stecken Sie einen Schraubendreher in die Öff-
nung und drücken diesen nach oben.
Halten Sie die Zugbänder währenddessen gut fest!
Die Demontage und Montage der Zugbänder macht man am besten zu
zweit!
Tel.: 08224 999-0
Fax: 08224 999-222
www.reflexa.de
info @ reflexa.de

Werbung

loading

Verwandte Anleitungen für Reflexa Life Small

Inhaltszusammenfassung für Reflexa Life Small

  • Seite 1: Inhaltsverzeichnis

    Terrassendach Innenbeschattung Life Small Anleitung Neubespannung Inhalt Werkzeug, das Sie für die Reparatur benötigen Vor der Demontage der Bespannung Demontage der Bespannung (Fallstange) Demontage der Bespannung (Tuchwelle) Montage der neuen Bespannung (Tuchwelle) Montage der neuen Bespannung (Fallstange) Montage Markisenkasten und Führungsschienen Montage der Zugbänder...

  • Seite 2: Demontage Der Bespannung (Fallstange)

    Achten Sie darauf, dass Sie die Zugbänder beim Abwickeln auf Spannung halten (5). Zeichnen Sie den Sitz der alten Bespannung auf der Tuchwelle an! REFLEXA-WERKE Silbermannstraße 29 Tel.: 08224 999-0 www.reflexa.de Albrecht GmbH 89364 Rettenbach Fax: 08224 999-222 info @ reflexa.de...

  • Seite 3: Montage Der Neuen Bespannung (Tuchwelle)

    Drücken Sie die Stopfen (1) wieder in die Öffnungen. DIN7985 M3x14 / Tx10 Lassen Sie die Fallstange bis auf ca. 20 cm vorsichtig einfahren. REFLEXA-WERKE Silbermannstraße 29 Tel.: 08224 999-0 www.reflexa.de Albrecht GmbH 89364 Rettenbach Fax: 08224 999-222 info @ reflexa.de...

  • Seite 4: Montage Markisenkasten Und Führungsschienen

    9. Montage der Führungsschienen (Führungsschienenhalter) Heben Sie die Führungsschienen gleichmäßig an und Clipsen diese in die Schienenhalter ein. Ziehen Sie die Klemmschrauben (1) wieder an. REFLEXA-WERKE Silbermannstraße 29 Tel.: 08224 999-0 www.reflexa.de Albrecht GmbH 89364 Rettenbach Fax: 08224 999-222 info @ reflexa.de...

  • Seite 5: 10. Überprüfung

    Vorspannung vorhanden ist. “Ist die Vorspannung niedriger als 30 cm, fehlt eine Umwicklung der Zugbänder auf den Wickelscheiben“! 11. Letzte Arbeitsschritte Klemmen Sie den Motor wieder in der Verteilerdose an. REFLEXA-WERKE Silbermannstraße 29 Tel.: 08224 999-0 www.reflexa.de Albrecht GmbH 89364 Rettenbach Fax: 08224 999-222 info @ reflexa.de...
