A
B
≤ 1°

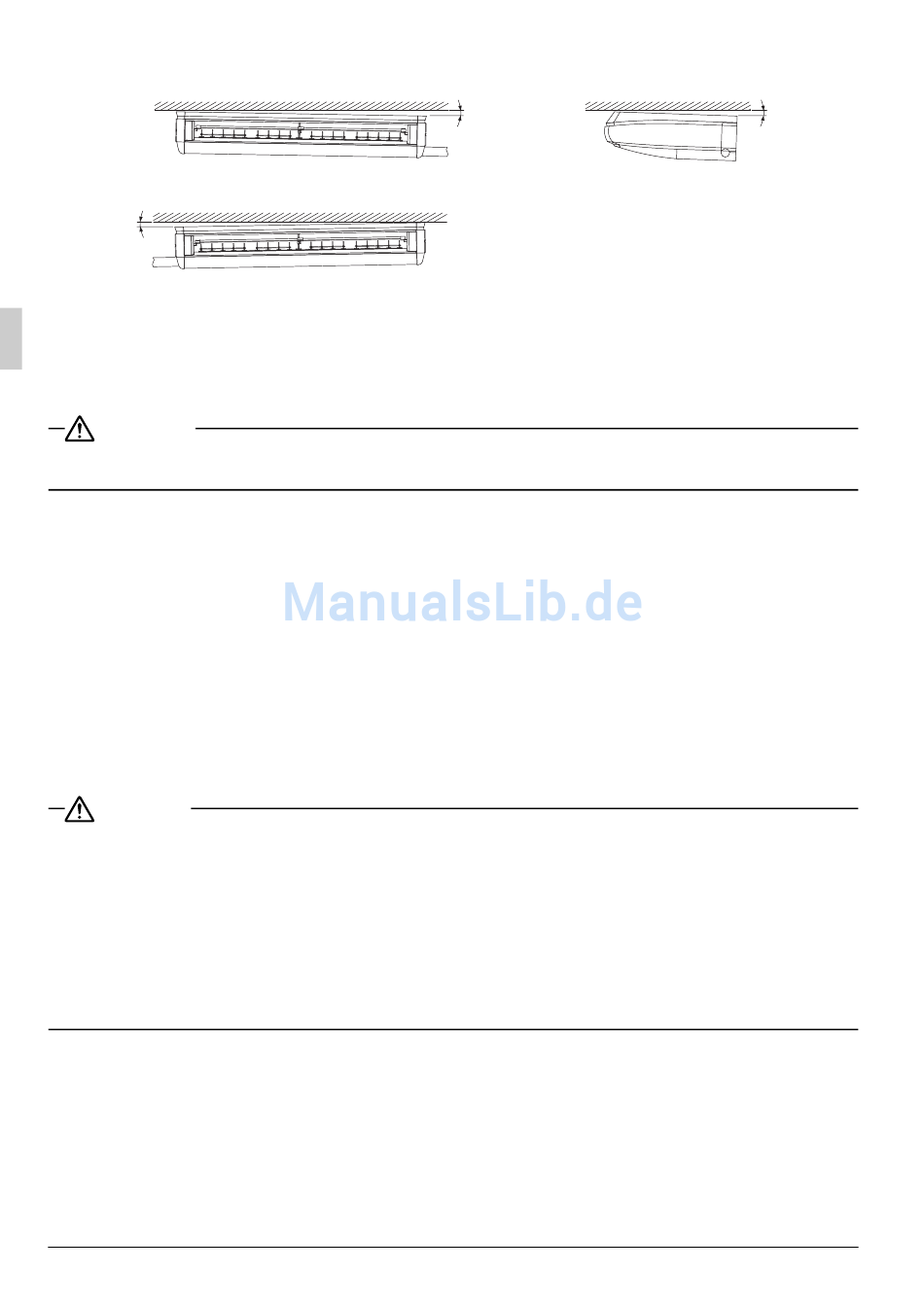

A. Wenn die Ablaufleitungen nach rechts oder nach rechts und nach hinten geneigt sind.
Legen Sie das Gerät flach hin oder kippen Sie es leicht nach rechts oder nach hinten. (Innerhalb von
1°.)
B. Wenn die Ablaufleitungen nach links oder nach links und nach hinten geneigt sind.
Legen Sie das Gerät flach hin oder kippen Sie es leicht nach links oder nach hinten. (Innerhalb von 1°.)
WARNUNG
Das Innengerät muss sicher an einer Stelle montiert werden, die seiner Masse standhalten kann.
Wenn die Stärke nicht ausreicht, kann das Innengerät herunterfallen und Verletzungen verursachen.
6. KÄLTEMITTELLEITUNGSARBEITEN
• Informationen der Kältemittelleitung des Außenaggregats entnehmen Sie bitte der am Außenaggregat
angebrachten Installationsanleitung.
• Führen Sie die Isolierung der Leitungen für Gas und Flüssigkältemittel auf sichere Weise durch. Wenn
keine Isolierung vorhanden ist, kann es zu Wasserschäden kommen. Für Gasleitungen Isoliermaterial ver-
wenden, dessen Hitzebeständigkeit mindestens 120°C beträgt. Für den Einsatz bei hoher Feuchtigkeit
sollte das Isoliermaterial für Kältemittelleitungen verstärkt werden. Wenn keine Verstärkung erfolgt, kann
die Oberfläche des Isoliermaterials schwitzen.
• Vor den Installationsarbeiten sicherstellen, dass als Kältemittel R410A verwendet wird. (Wenn das Kälte-
mittel nicht R410A ist, kann kein normaler Betrieb erwartet werden.)
ACHTUNG
Dieses Klimagerät ist ein spezielles Modell für das neue Kältemittel R410A. Achten Sie darauf, die rechts
genannten Anforderungen zu erfüllen und führen Sie dann die Installationsarbeiten durch.
• Verwenden Sie spezielle Rohrschneider und die Bördelwerkzeuge für R410A.
• Behandeln Sie bei einer Bördelverbindung nur die Innenfläche der Bördelung mit Etheröl oder Esteröl.
• Verwenden Sie nur die Bördelmuttern, die an der Klimaanlage vorhanden sind. Wenn andere Überwurf-
muttern verwendet werden, kann es zum Austritt des Kältemittels kommen.
• Um das Eindringen von Verunreinigungen und Feuchtigkeit in die Leitungen zu vermeiden, sind Maß-
nahmen wie Abkneifen oder Abkleben der Rohrleitungen zu ergreifen.
Geben Sie keine andere Substanz als die angegebene Kältemittel in den Kältekreislauf, auch keine Luft.
Wenn während der Arbeit Kältemittel austritt, lüften Sie den Raum gut.
• Entfernen Sie die Strebe für Verpackung und Lieferung (Verstärkungsplatte), bevor Sie an Kältemittellei-
tungen arbeiten. (Siehe Abb. 18)
• Das Außengerät ist vorab mit Kältemittel befüllt.
11
A.B
≤ 1°
Abb. 12
≤ 1°
