ACHTUNG
• Installieren Sie Innen- und Außenaggregat, Fernbedienungskabel und Verbindungskabel in mindestens 1 m Abstand
von Fernsehgeräten oder Radios, um Bildstörungen oder Rauschen zu vermeiden.
(Je nach Stärke der Funkwellen ist ein Abstand von 1 m eventuell nicht ausreichend, um das Rauschen zu vermeiden.)
• Installieren Sie das Innenaggregat möglichst weit entfernt von Leuchtstofflampen.
In Räumen mit elektronischen Leuchtstofflampen (Inverter- oder Schnellstartlampen) kann die Reichweite
einer drahtlosen Fernbedienung kürzer als erwartet sein.
(2) Verwenden Sie Aufhängeschrauben für die Installation. Untersuchen Sie, ob der Installationsort der Masse des
Innengeräts standhalten kann, und wenn nötig, verstärken Sie das Innengerät mit Streben o.ä. und hängen Sie es mit
Schrauben auf. (Siehe Installationsmusterblatt (5) für den Montageabstand.)
(3) Deckenhöhe
Das Gerät kann an einer Decke bis zu 4,3m (beim Modell 35-71 sind es 3,5m) installiert werden.

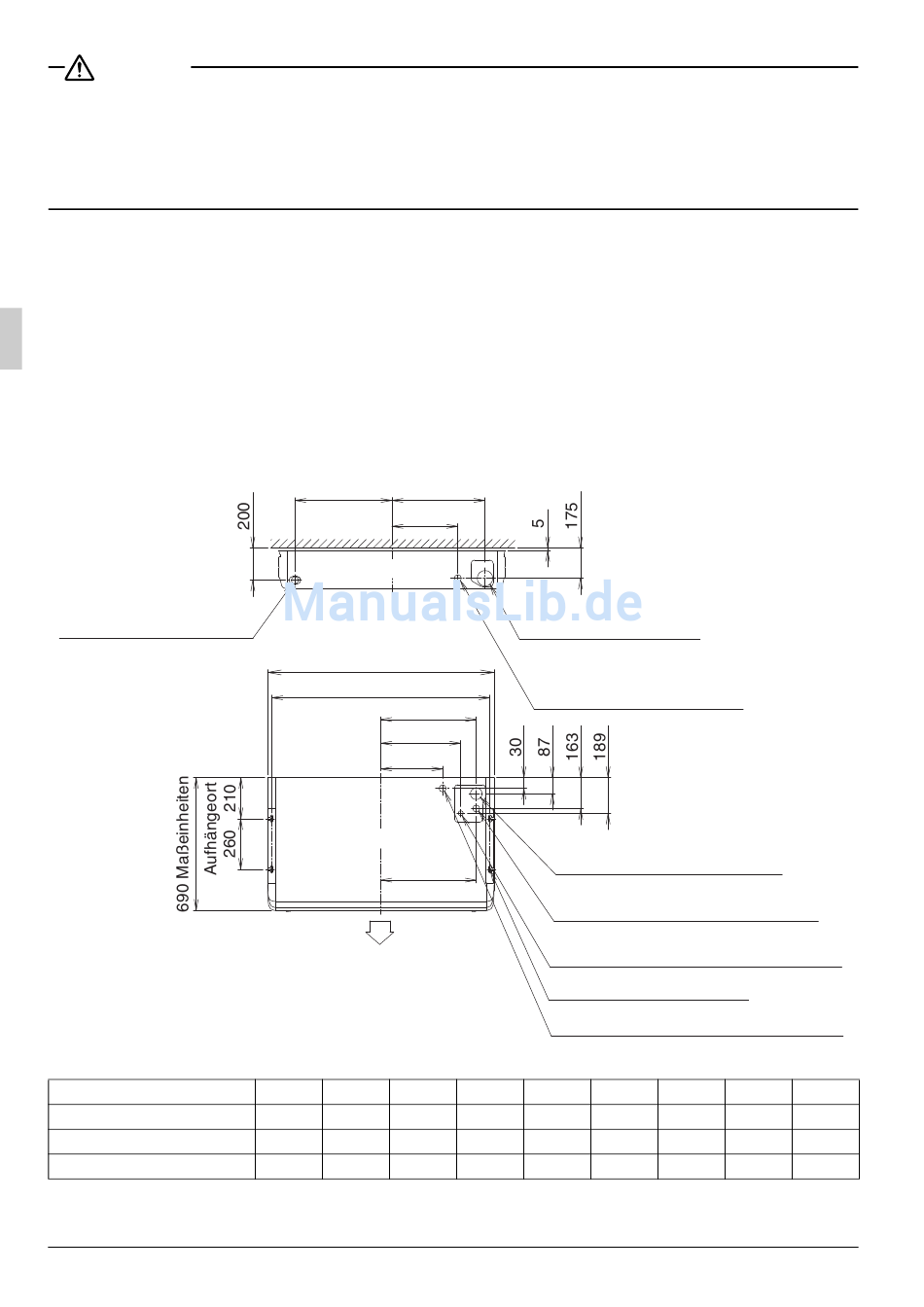

4. VORBEREITUNGEN VOR DER INSTALLATION

(1) Lage der Gewindebolzen des Innengeräts, der Auslassöffnungen der Leitungen, der Auslassöffnung der
Ablaufleitung und der Einlassöffnung für die elektrischen Leitungen. (Siehe Abb. 3)
Austrittsloch für
Ablaufleitung hinten links
Einheit: mm
Modellbezeichnung (FHQ-)
Typ 35 · 50
Typ 60 · 71
Typ 100 · 125 · 140
7
G H
J
Ansicht von der Vorderseite
A Maßeinheiten
B Aufhängeorttch
C
D
E
Ansicht von der Decke
F
Ableitung
Abb. 3
A B C
960 920 378
1270 1230 533
1590 1550 693
Wandöffnung für
Leitungsauslass hinten
(Loch φ100)
Position für
Verdrahtungsauslass hinten
Position für
Ablaufleitungsanschluss oben
Position für Rohrleitungsanschluss
Gasseite oben
Positionen für Rohrleitungsanschlüsse
Flüssigkeitsseite oben
Aufhängebolzen (4 Stück)
Position für Verdrahtungsauslass oben
D E F
324 270 375
479 425 530
639 585 690
G H J
398 377 260
553 532 415
713 692 575
