Verdrahtung der Fernbedienung
Kabelhalterung (11) (mitgeliefert)
(1) Installieren Sie die Halterung an der
Eingangsseite der Verdrahtung.
Verdrahtung von
Stromversorgung und Erdung
• Falls der Durchführungsdeckel für die Rohrleitungen abgeschnitten und als Durchführungsloch für die Ver-
drahtung verwendet wird, reparieren Sie die Abdeckung, nachdem die Elektroinstallationsarbeiten abge-
schlossen sind.
• Verschließen Sie Lücken um die Drähte mit Kitt und Isoliermaterial (bauseitig bereitzustellen).
(Falls Insekten und kleine Tiere in das Innengerät gelangen, kann es zu einem Kurzschluss im Inneren des
Schaltkastens kommen.)
• Wenn die Niederspannungskabel (Fernbedienungskabel) und die Hochspannungskabel (Verbindungska-
bel, Erdungsleiter) von der gleichen Stelle her in das Gerät gebracht werden, können sie durch elektrisches
Rauschen (Außenrauschen) beeinflusst werden und Fehlfunktionen oder Ausfälle verursachen.
• Halten Sie einen Abstand von 50 mm oder mehr zwischen den Niederspannungsdrähten (Fernbedie-
nungskabel) und den Hochspannungsdrähten (Verbindungskabel und Erdungskabel) an einer beliebigen
Stelle außerhalb des Innengeräts ein. Wenn beide Verdrahtungen zusammen verlegt werden, können sie
durch elektrisches Rauschen (Außengeräusche) und Fehlfunktionen oder Ausfällen beeinträchtigt werden.
Kunstharzdurchführung (10)
(Zubehör)
9-2 VERDRAHTUNGSBEISPIEL
ACHTUNG
Es muss ein Fehlerstrom-Schutzschalter im Außenaggregat installiert werden.
Andernfalls kann es zu elektrischen Schlägen oder einem Brand kommen.
Zur Verdrahtung von Außenaggregaten siehe Installationshandbuch des Außenaggregats. Die Systemaus-
führung bestätigen.
• Gepaarte Ausführung:1 Fernbedienung steuert 1 Innenaggregat (Standardsystem). (Siehe Abb. 31)
• Simultanbetriebssystem:1 Fernbedienung steuert 2 Innenaggregate
• Gruppensteuerung:1 Fernbedienung steuert bis zu 16 Innenaggregate
Deutsch

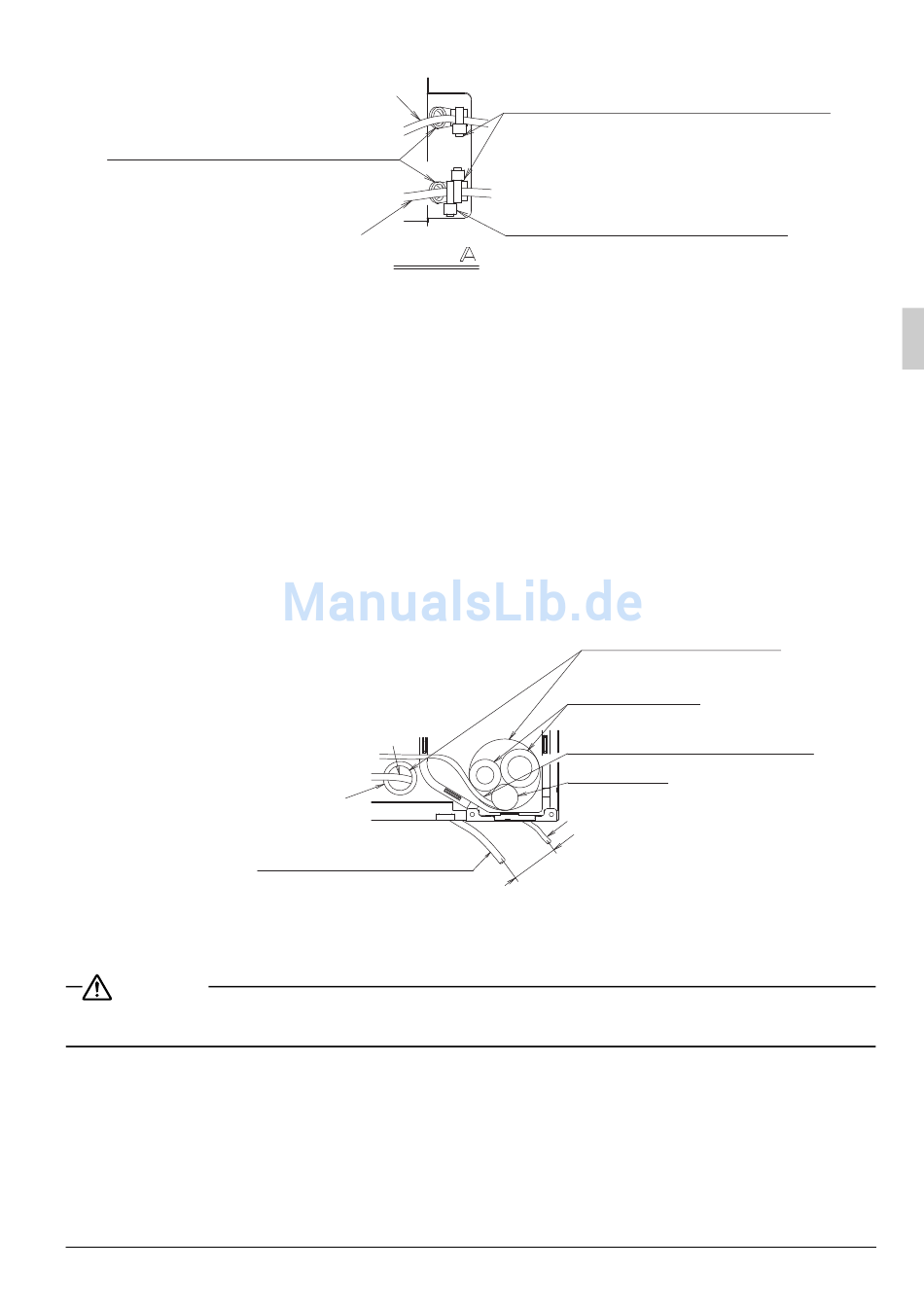

DETAIL
Übertragungskabel
und Erdungskabel
Hochspannungsverkabelung
Zwischenabstand von 50mm
(2 Innenaggregate werden simultan betrieben). (Siehe Abb. 32)
(Alle Innenaggregate werden durch die Fernbedienung gesteuert). (Siehe Abb. 33)
Schelle (4) (Zubehör)
(2) Befestigen Sie die Verdrahtung mit
Hilfe von Schellen so an der Halterung,
dass die Klemmenverbindung nicht
unter Spannung steht.
Schelle (4) (Zubehör)
(3) Bringen Sie die Verdrahtung von
Stromversorgung und Erdung
zusammen und sichern Sie dann
die Schellen für die Befestigung
an der Klemmenleiste.
Kitt oder Isolierung
(bauseitig bereitzustellen)
Kältemittelleitung
Verdrahtung der Fernbedienung
Ablaufleitung
Niederspannungsverkabelung
