Daikin FHQ35CAVEB Installationsanleitung Seite 16

(1) Rückseitige Rohre
• Entfernen Sie die Abdeckung für die hintere Rohrleitungsdurchführung und schließen Sie die Leitungen
an. (Siehe Abb. 16 und Abb. 18)
(2) Nach oben weisende Rohre
• Für die nach oben weisenden Rohre ist ein Leitungssatz für L-förmige Verbindungen (optionales Zube-
hör) erforderlich.
• Entfernen Sie die obere Durchführungsblende und stellen Sie den Leitungsanschluss mit Hilfe des Lei-
tungssatzes für L-förmige Verbindungen (optionales Zubehör) her. (Siehe Abb. 16 und Abb. 17)
(3) Rohrleitungen der rechten Seite
• Entfernen Sie die Strebe für Verpackung und Lieferung (Verstärkungsplatte) an der rechten Seite und
bringen Sie die Schraube wieder an der ursprünglichen Position am Innengerät an. (Siehe Abb. 18)
• Öffnen Sie das Ausbrechloch an der seitlichen Zierblende (rechts) und schließen Sie die Leitungen an.
(Siehe Abb. 18)

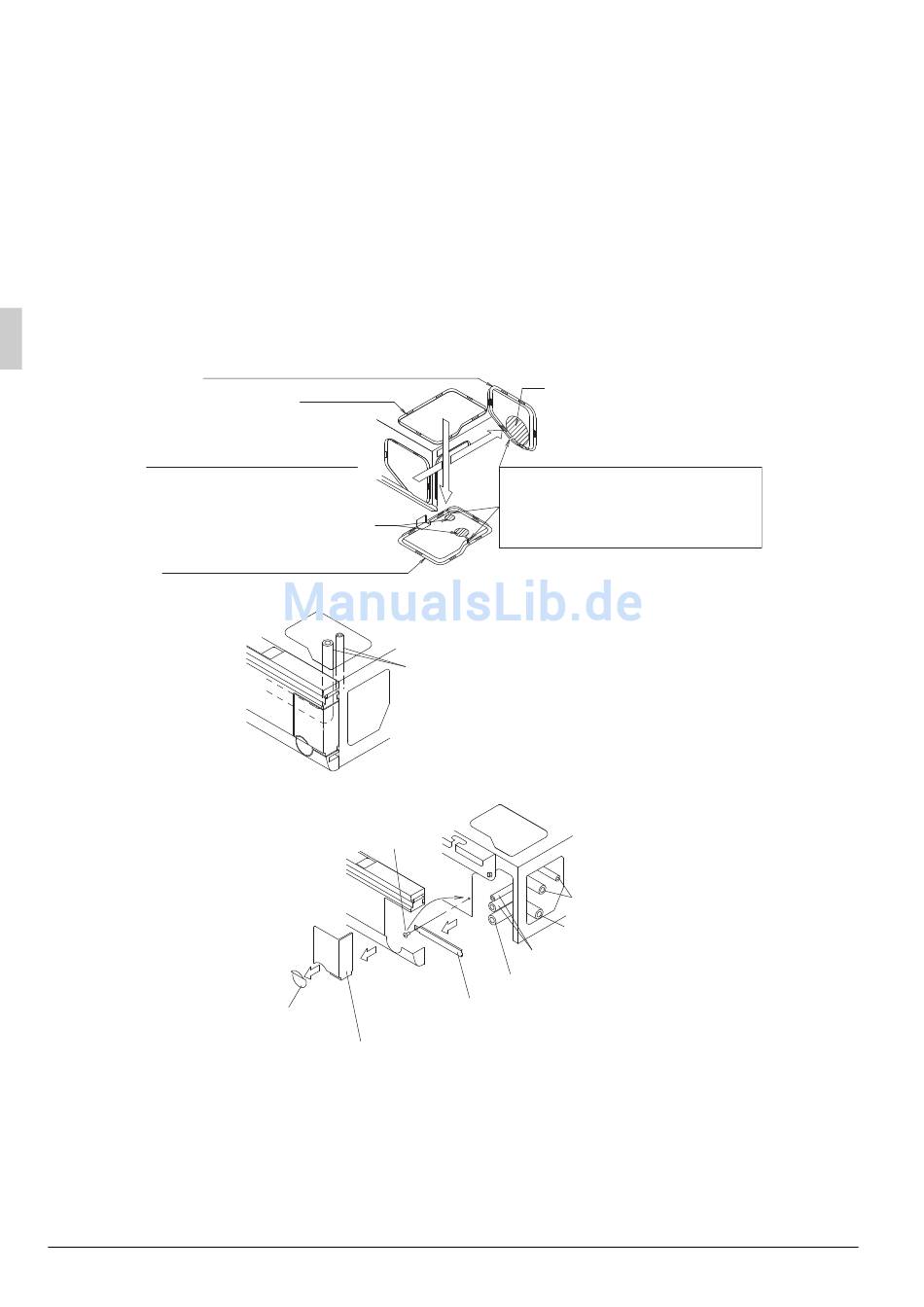

Hintere Leitungsdurchgangsblende
Ansicht von Lufteinlassseite
Durchführungsblende Oberseite
Schraube
(wieder an Innengerät anbringen)
Diesen Teil nur abschneiden,
wenn nur die Ablaufleitung auf
der rechten Seite verlegt wird.
15
Obere Platte
Abschnitt
L-förmiger Zweigleitungssatz der
oberen Kältemittelleitung
(Sonderzubehör)
Strebe für Verpackung und Lieferung
(Verstärkungsplatte)
Seitliches Zierblech (rechts)
Trennelemente
Abschnitt
So schneiden, dass der Hebelteil
der Durchführungsblende
vermieden wird
Abb. 16
Abb. 17
Rückwärtige Kältemittelleitung
Rückwärtige Ablaufleitung
Kältemittelleitung rechte Seite
Ablaufleitung rechte Seite
Abb. 18
Deutsch
