3) Entfernen Sie die Aufhängung.
• Lösen Sie die 2 Schrauben zur Montage der Aufhängung an beiden Seiten (M8) (4 Stellen links und
rechts) um 10mm. (Siehe Abb. 7 und Abb. 8)
• Entfernen Sie die Befestigungsschraube für die Aufhängung an der Rückseite (M5) und ziehen Sie
die Aufhängung Entfernen nach hinten (in Pfeilrichtung). (Siehe Abb. 8)
Bolzen (M8)
Um 10mm lösen
ACHTUNG
Entfernen Sie nicht das Band (milchig-weiß) an der Außenseite des Innenaggregats. Dies kann Strom-
schläge oder einen Brand verursachen.
(4) Bringen Sie die Aufhängebolzen an.
• Verwenden Sie für die Aufhängung des Innengeräts Schrauben der Größe M8 oder M10.
• Stellen Sie den Abstand des Aufhängebolzens von der Decke im Voraus ein. (Siehe Abb. 9)
• Verwenden Sie Gewindedübel für die mitgelieferten Bolzen und Gewindeeinsätze oder Ankerschrauben
für neue Schrauben und befestigen Sie das Gerät fest am Gebäude, so dass die Verbindung die Masse
des Geräts tragen kann.
Stellen Sie darüber hinaus die Entfernung von der Decke im Voraus ein.
ACHTUNG
Wenn der Aufhängebolzen zu lang ist, kann er das Innenaggregat oder Zubehör beschädigen.
HINWEIS
• Die Teile in Abb. 9 sind alle bauseitig bereitzustellen.
9
Befestigungsschraube
für Aufhänger (M5)
Innenaggregat
Aufhänger

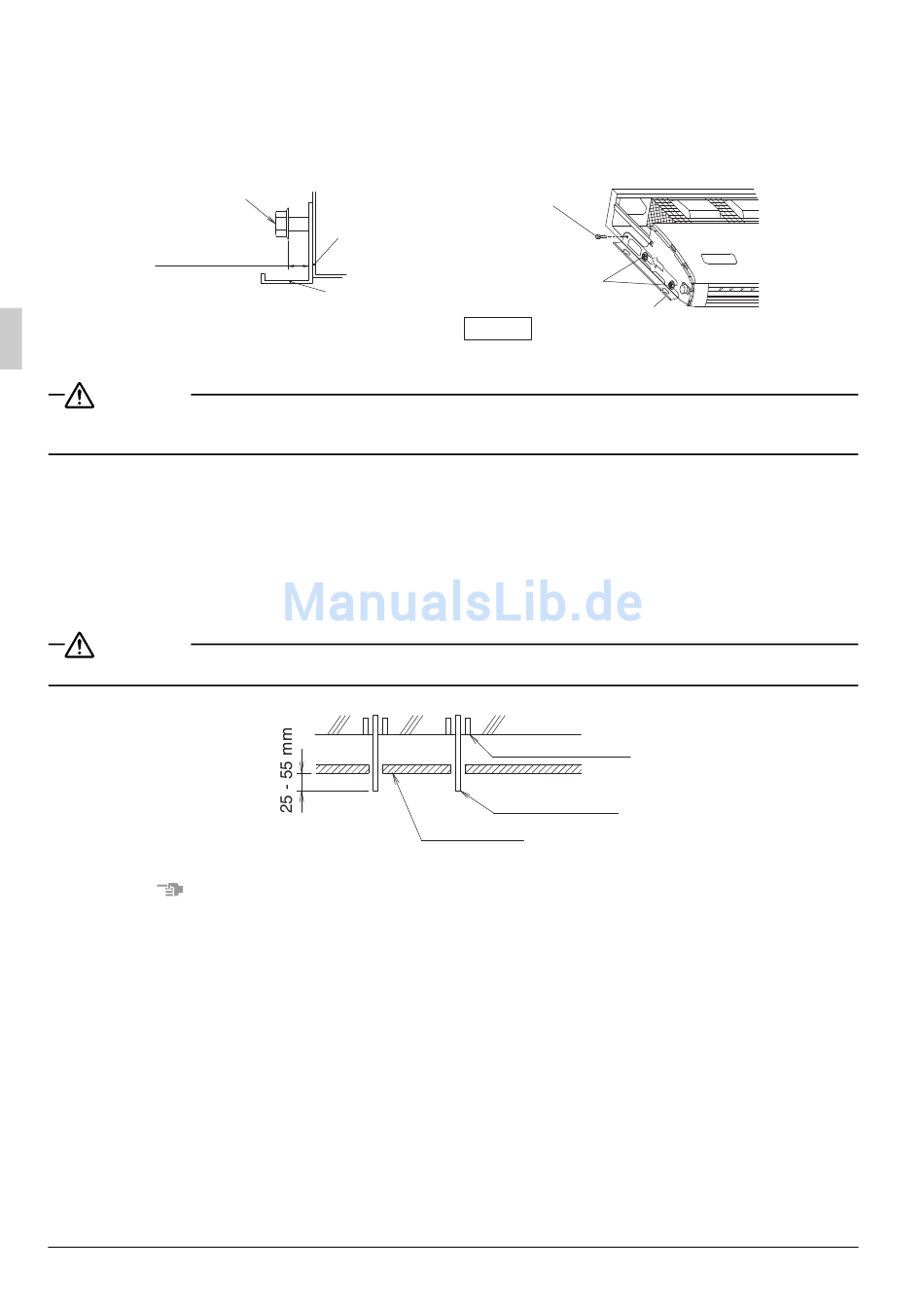

Abb. 7
Deckenfläche
Abb. 9
Aufhängungs-
Montageschraube
(M8)
Aufhänger
Lösen
Deckenplatte
Fundamentbolzen
Aufhängebolzen
Abb. 8
