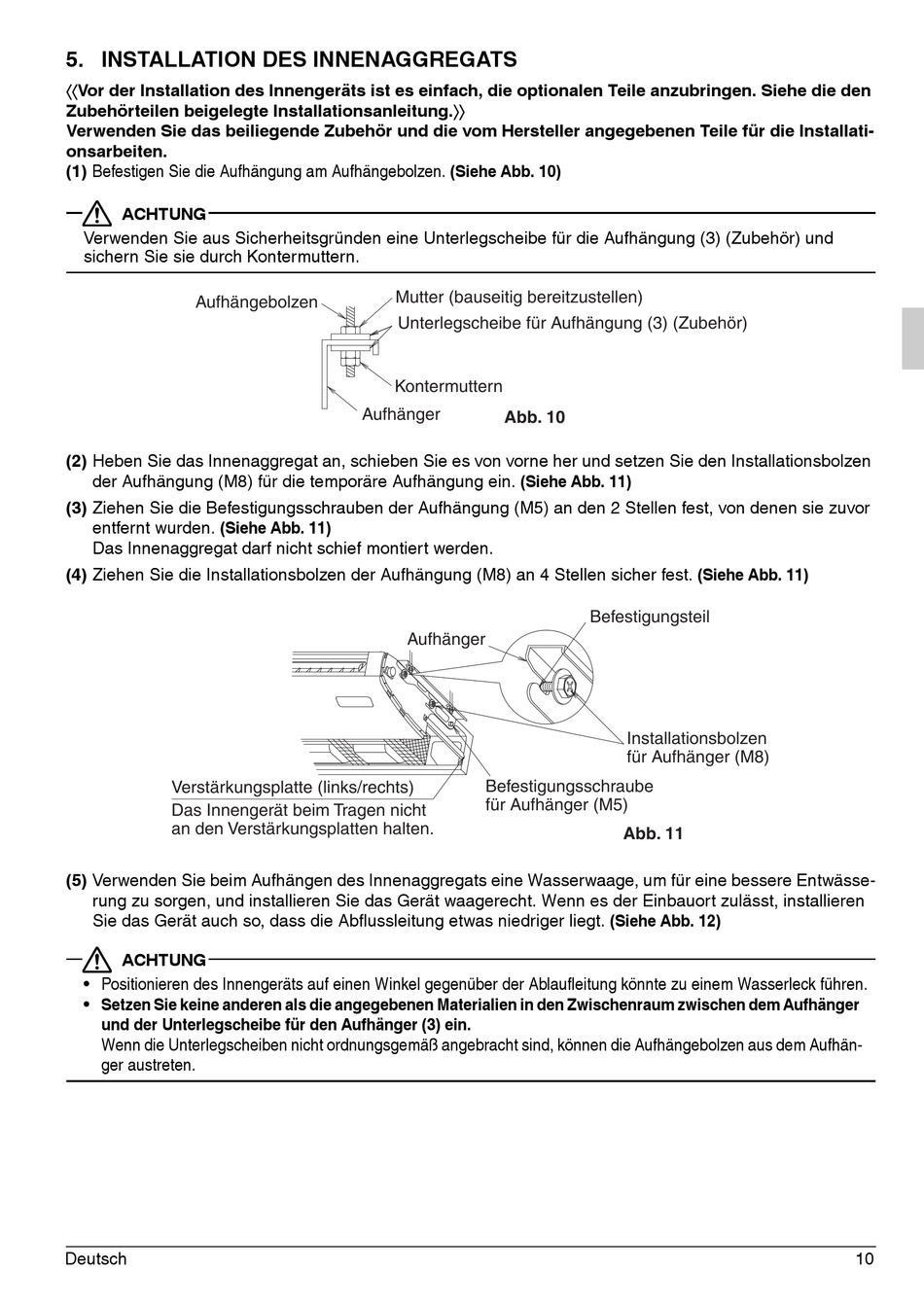

5. INSTALLATION DES INNENAGGREGATS

Vor der Installation des Innengeräts ist es einfach, die optionalen Teile anzubringen. Siehe die den
Zubehörteilen beigelegte Installationsanleitung.
Verwenden Sie das beiliegende Zubehör und die vom Hersteller angegebenen Teile für die Installati-
onsarbeiten.
(1) Befestigen Sie die Aufhängung am Aufhängebolzen. (Siehe Abb. 10)
ACHTUNG
Verwenden Sie aus Sicherheitsgründen eine Unterlegscheibe für die Aufhängung (3) (Zubehör) und
sichern Sie sie durch Kontermuttern.
Aufhängebolzen
(2) Heben Sie das Innenaggregat an, schieben Sie es von vorne her und setzen Sie den Installationsbolzen
der Aufhängung (M8) für die temporäre Aufhängung ein. (Siehe Abb. 11)
(3) Ziehen Sie die Befestigungsschrauben der Aufhängung (M5) an den 2 Stellen fest, von denen sie zuvor
entfernt wurden. (Siehe Abb. 11)
Das Innenaggregat darf nicht schief montiert werden.
(4) Ziehen Sie die Installationsbolzen der Aufhängung (M8) an 4 Stellen sicher fest. (Siehe Abb. 11)
Verstärkungsplatte (links/rechts)
Das Innengerät beim Tragen nicht
an den Verstärkungsplatten halten.
(5) Verwenden Sie beim Aufhängen des Innenaggregats eine Wasserwaage, um für eine bessere Entwässe-
rung zu sorgen, und installieren Sie das Gerät waagerecht. Wenn es der Einbauort zulässt, installieren
Sie das Gerät auch so, dass die Abflussleitung etwas niedriger liegt. (Siehe Abb. 12)
ACHTUNG
• Positionieren des Innengeräts auf einen Winkel gegenüber der Ablaufleitung könnte zu einem Wasserleck führen.
• Setzen Sie keine anderen als die angegebenen Materialien in den Zwischenraum zwischen dem Aufhänger
und der Unterlegscheibe für den Aufhänger (3) ein.
Wenn die Unterlegscheiben nicht ordnungsgemäß angebracht sind, können die Aufhängebolzen aus dem Aufhän-
ger austreten.
Deutsch
Mutter (bauseitig bereitzustellen)
Unterlegscheibe für Aufhängung (3) (Zubehör)
Kontermuttern
Aufhänger
Abb. 10
Aufhänger
Befestigungsschraube
für Aufhänger (M5)
Befestigungsteil
Installationsbolzen
für Aufhänger (M8)
Abb. 11
