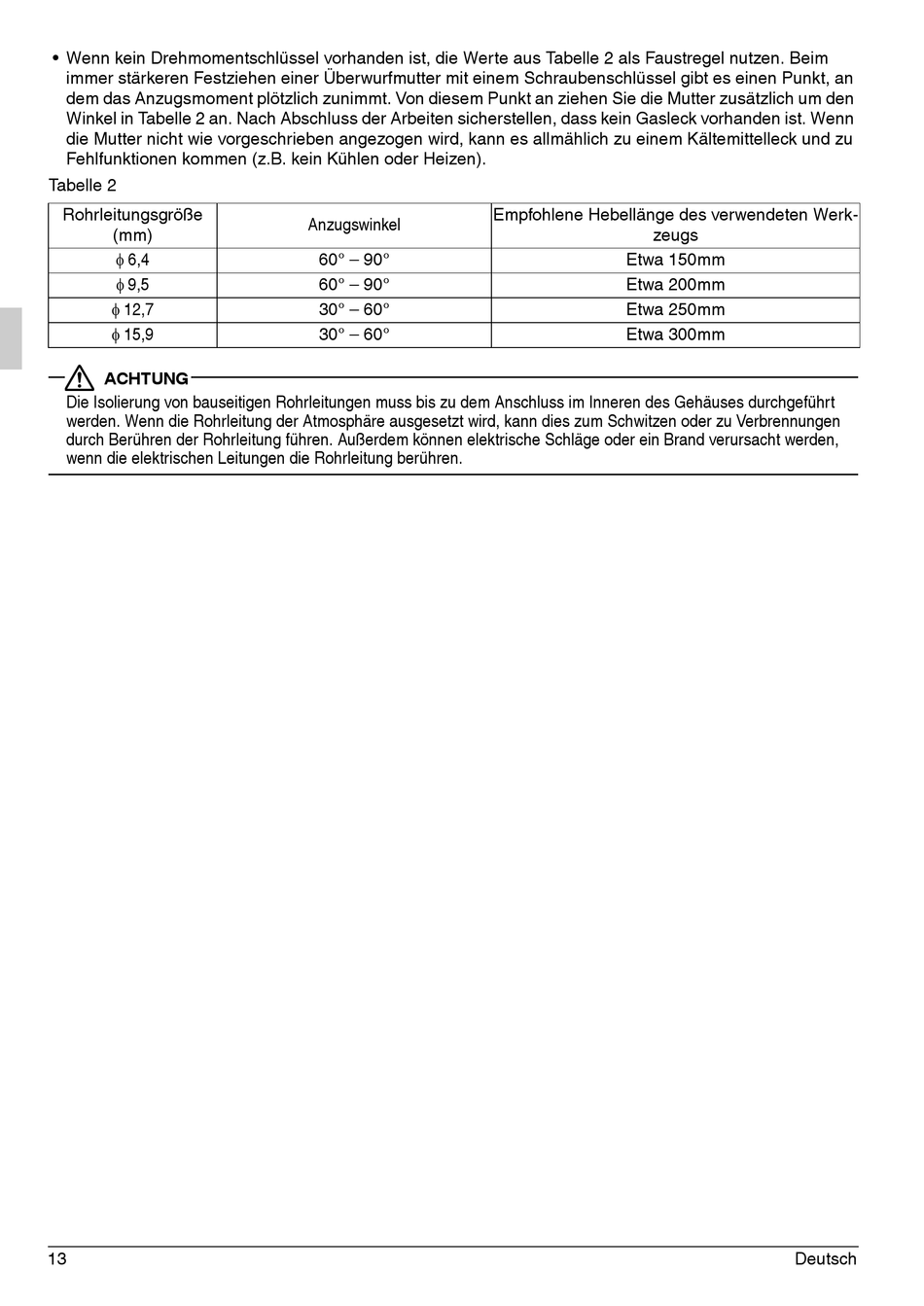

Daikin FHQ35CAVEB Installationsanleitung Seite 14

• Wenn kein Drehmomentschlüssel vorhanden ist, die Werte aus Tabelle 2 als Faustregel nutzen. Beim
immer stärkeren Festziehen einer Überwurfmutter mit einem Schraubenschlüssel gibt es einen Punkt, an
dem das Anzugsmoment plötzlich zunimmt. Von diesem Punkt an ziehen Sie die Mutter zusätzlich um den
Winkel in Tabelle 2 an. Nach Abschluss der Arbeiten sicherstellen, dass kein Gasleck vorhanden ist. Wenn
die Mutter nicht wie vorgeschrieben angezogen wird, kann es allmählich zu einem Kältemittelleck und zu
Fehlfunktionen kommen (z.B. kein Kühlen oder Heizen).
Tabelle 2
Rohrleitungsgröße
(mm)
 6,4
9,5
 12,7
 15,9
ACHTUNG
Die Isolierung von bauseitigen Rohrleitungen muss bis zu dem Anschluss im Inneren des Gehäuses durchgeführt
werden. Wenn die Rohrleitung der Atmosphäre ausgesetzt wird, kann dies zum Schwitzen oder zu Verbrennungen
durch Berühren der Rohrleitung führen. Außerdem können elektrische Schläge oder ein Brand verursacht werden,
wenn die elektrischen Leitungen die Rohrleitung berühren.
13
Anzugswinkel
60° – 90°
60° – 90°
30° – 60°
30° – 60°
Empfohlene Hebellänge des verwendeten Werk-
zeugs
Etwa 150mm
Etwa 200mm
Etwa 250mm
Etwa 300mm
Deutsch
