Fall 2, 3
Inspektionsklappe
(Deckenöffnung)
Inspektionsklappe
Inspektionsklappe 1
(450×450)
Steuerungskasten
Inspektions-
klappe 2
(Gleiche Größe
700
wie Innengerät
oder mehr)
Axialrichtungsansicht A-1
• Ermitteln Sie das Maß H3,
indem Sie eine Abwärtsnei-
gung von mindestens 1/100
einhalten, wie in "7. ABLAU-
FLEITUNGSARBEITEN"
angegeben.
(2) Bringen Sie die Tuchkanäle an Luftauslass und -einlass an,
damit die Vibrationen der Klimaanlage nicht auf den Kanal
oder die Decke übertragen werden. Bringen Sie
Schallschluckmaterial (Isoliermaterial) an der Innenwand
des Kanals und Vibrationsdämpfungsgummis an den Auf-
hängeschrauben an (siehe 8. ROHRLEITUNGSARBE-
ITEN).
(3) Öffnen Sie die Installationsöffnungen (wenn die Decke
bereits vorhanden ist).
• Öffnen Sie die Installationsöffnungen in der Decke. Ver-
legen Sie die Kältemittelleitungen, Ablaufleitungen,
Stromkabel, Übertragungskabel und Fernbedienung-
skabel für die Rohrleitungs- und Kabelanschlüsse des
Gerätes.
Falls eine drahtlose Fernbedienung installiert wird, neh-
men Sie die Installationsanleitung der drahtlosen Fern-
bedienung zur Hand.
Siehe 6. KÄLTEMITTELLEITUNGSARBEITEN,
7. ABLAUFLEITUNGSARBEITEN, sowie 10. VER-
DRAHTUNGSBEISPIEL UND EINSTELLUNG DER
FERNBEDIENUNG.
• Das Deckenfachwerk muss eventuell verstärkt werden,
um die Decke horizontal zu halten und Vibrationen der
Decke nach der Öffnung der Installationsöffnungen zu
verhüten. Wenden Sie sich bezüglich Einzelheiten an
Ihren Bauunternehmer oder Innenarchitekt.
(4) Installieren Sie die Aufhängeschrauben. Verwenden Sie
Aufhängeschrauben der Größe M10.
• Verwenden Sie Lochanker, wenn die Aufhänge-
schrauben bereits existieren; verwenden Sie anderen-
falls eingebettete Einschübe und Ankerschrauben,
damit sie dem Gewicht des Gerätes standhalten. Stellen
Sie vorher den Abstand zur Deckenfläche ein.
Deutsch
Steuerungskasten
Decke
A
Inspektionsklappe 3
(Gleiche Größe wie
Innengerät +300
oder mehr)
Steuerungskasten
700
Axialrichtungsansicht A-2

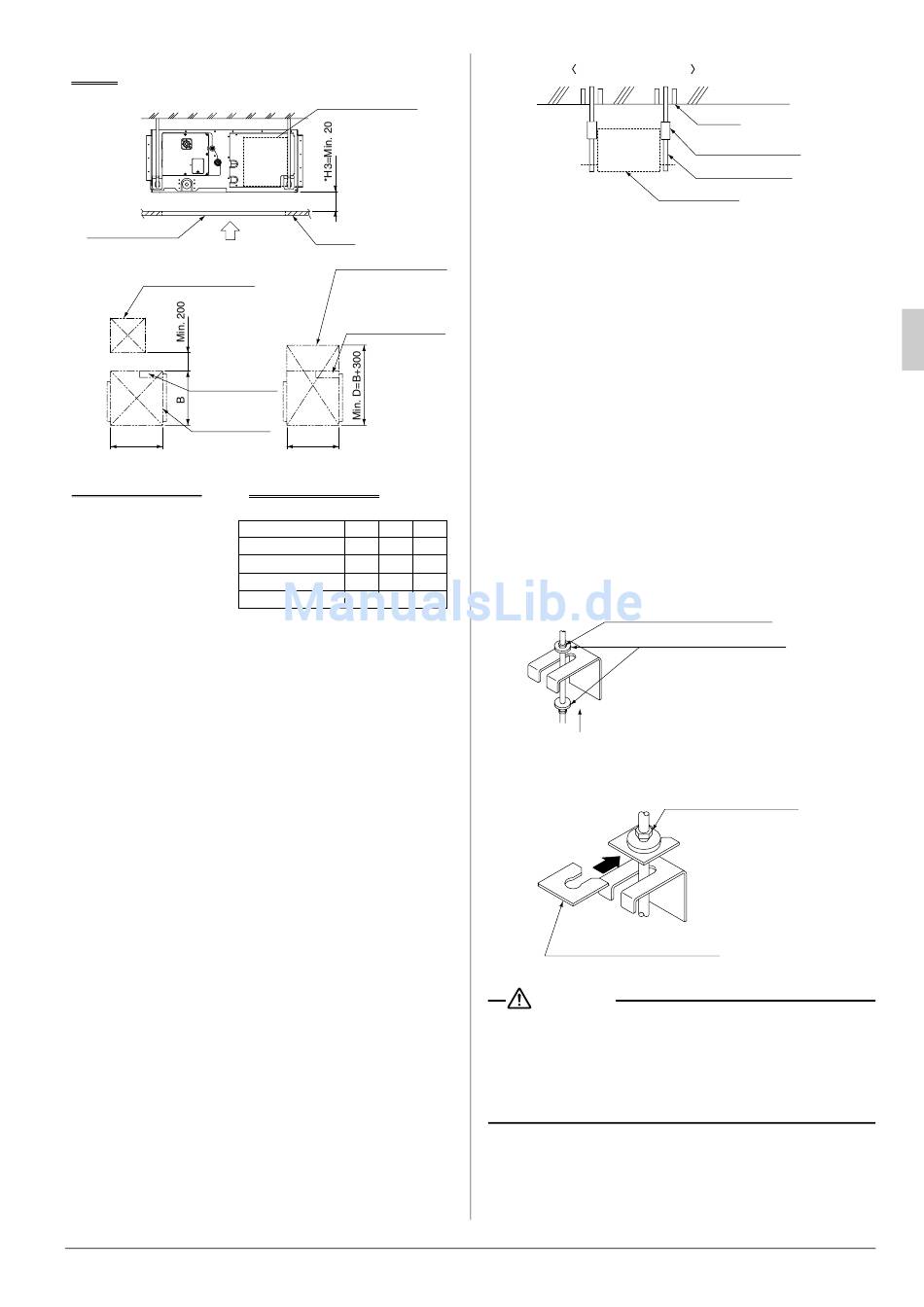

Abb. 2-3
Modell
B
C
20 • 25 • 32 Typ
550
588
40 Typ
700
738 1000
50 • 63 • 80 Typ
1000 1038 1300
100 • 125 • 140 Typ
1400 1438 1700
(Länge: mm)
Installationsbeispiel
Hinweis) Alle obengenannten Teile sind
vor Ort zu beschaffen.
5.
INSTALLATION DES INNENAGGRE-
GATS
〈Es kann einfacher sein, die Zubehörteile (getrennt
erhältlich) vor dem Innengerät zu installieren. Nehmen Sie
auch die Installationsanleitungen der Zubehörteile zur
Hand.〉
Verwenden Sie die Zubehörteile und vorgeschriebenen
Teile für die Installationsarbeiten.
(1) Installieren Sie das Innengerät provisorisch.
• Verbinden Sie die Aufhängebügel mit den Aufhänge-
schrauben. Benutzen und befestigen Sie eine Bundmut-
ter (11) für jeden Aufhängebügel auf der Ober- und
Unterseite des Aufhängebügels. (Siehe Abb. 3) Dabei
kann Herunterfallen der Scheibe (11) für den Aufhänge-
D
bügel verhütet werden, wenn das Scheibensicherungs-
850
blech (9) verwendet wird.
[Befestigen der Aufhängebügel]
Von oben und unten festziehen
(Doppelmutter)
[Befestigungsmethode der Scheiben]
Einführen
Scheibensicherungsblech (9)
(Zubehörteil)
ACHTUNG
• Führen Sie während der Installationsarbeit eine Härtung
des Luftauslasses durch, und schützen Sie die Kunst-
harz-Ablaufwanne des Innengerätes vor Eindringen von
Fremdkörpern, wie z. B. Schweißspritzer.
Anderenfalls kann ein Wasserleck infolge von Schäden, wie
z. B. Lochschäden, der Kunstharz-Ablaufwanne auftreten.
Deckenbeton
Anker
Lange Mutter oder
Spannschloß
Aufhängerbolzen
Innenaggregat
Vor Ort zu beschaffendes Teil
Scheibe (11) (Zubehörteil)
Mutter auf der Oberseite
Abb. 3
