Einbau in Stutzen ≥ DN300
Einbau mit Wärmeisolation
36

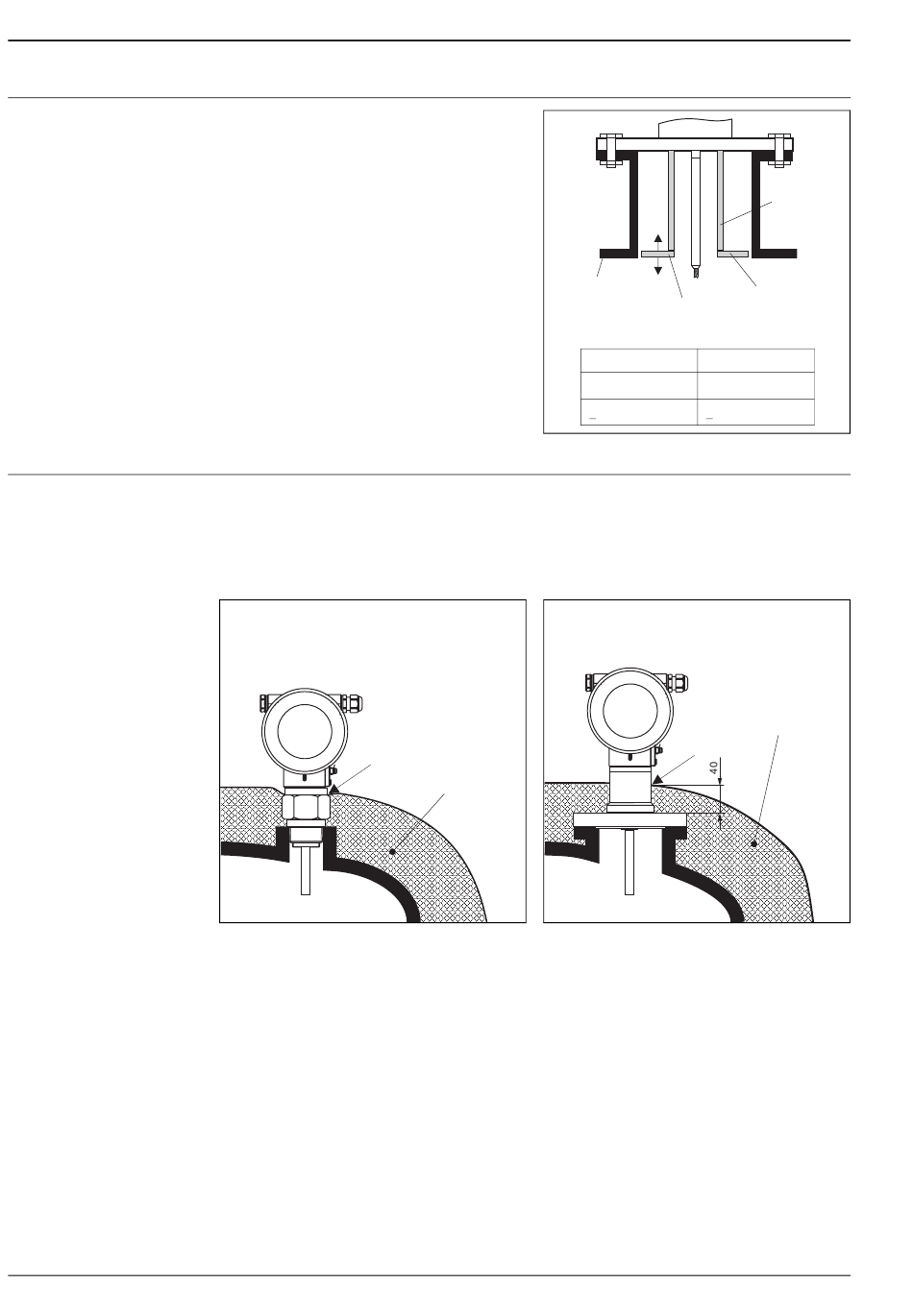

Wenn der Einbau in Stutzen ≥ 300 mm/12" nicht
vermeidbar ist, muss der Einbau entsprechend neben-
stehender Skizze erfolgen.
• Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Pro-
zesstemperaturen der FMP40 in die übliche Behälterisolation mit einzubeziehen.
• Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausgehen.
Prozessschluss mit Einschraubstück G ¾, G 1½,
¾ NPT or 1½ NPT
MAX
max. 150° C
Stutzenunterkante
Prozessanschluss mit Flansch DN40...DN200
Behälterisolation
max. 150° C
L00-FMP40xxx-17-00-00-de-003
Levelflex M FMP40
Platte
Ungefähr bündig
mit Stutzenunterkante
( 50 mm). ±
Stutzendurchmesser Plattendurchmesser
DN 300 280
> DN 400 > 350
L00-FMP4xxxx-17-00-00-de-034
Behälterisolation
MAX
L00-FMP40xxx-17-00-00-de-002
Endress+Hauser
Rohr
Ø 150 ... 180
