Montage
26
1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüs-
sel (3 mm) lösen und Sicherungskralle um 90 ° gegen den Uhrzeigersinn schwenken.
2. Elektronikraumdeckel abschrauben und Deckeldichtung kontrollieren, ggf. austau-
schen.

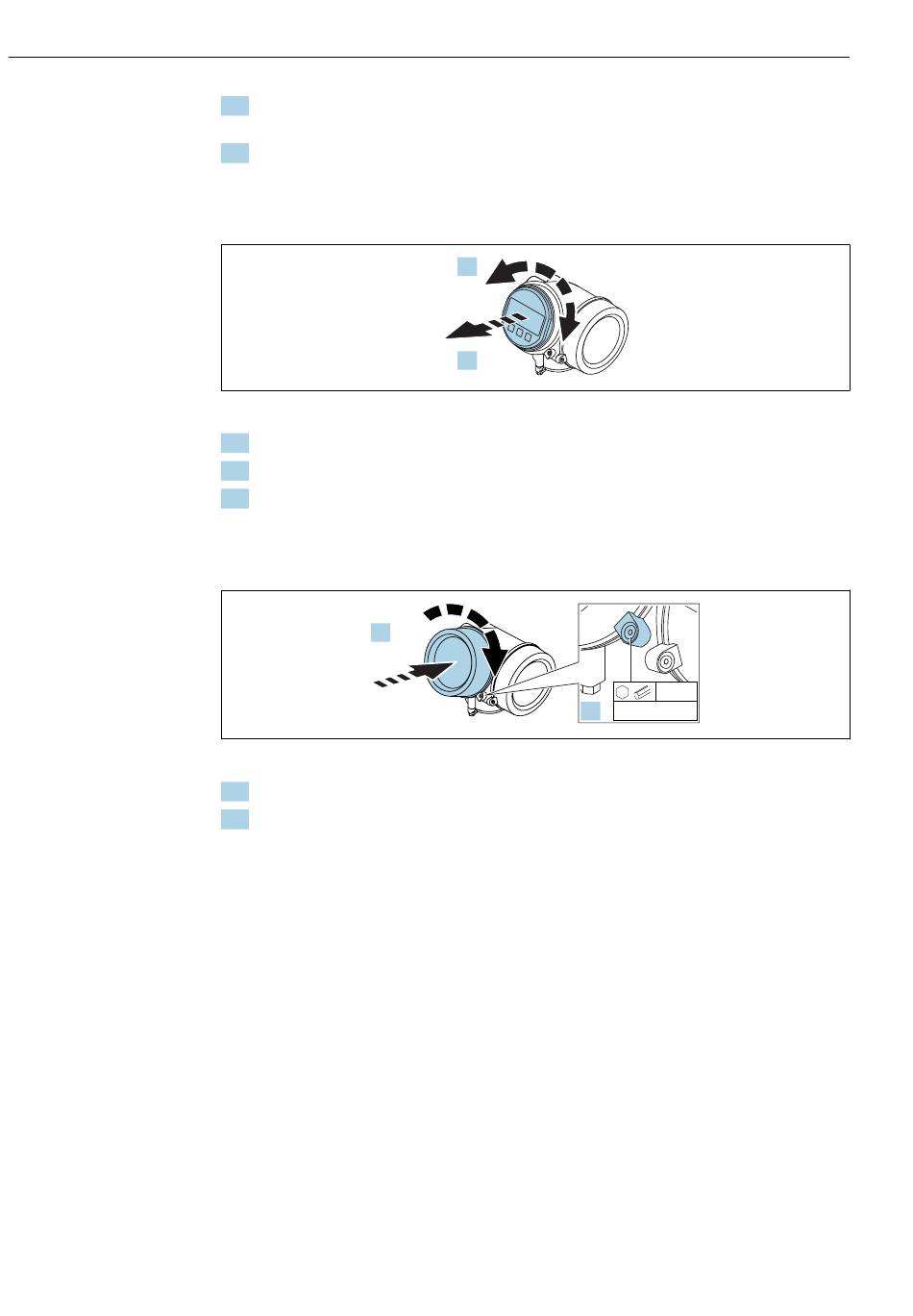

Anzeigemodul drehen
1. Anzeigemodul mit leichter Drehbewegung herausziehen.
2. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung.
3. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinle-
gen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet.
Deckel Elektronikraum schliessen
1.
1. Deckel des Elektronikraums zuschrauben.
2. Sicherungskralle um 90 ° im Uhrzeigersinn schwenken und Schraube der Sicherungs-
kralle des Elektronikraumdeckels mit Innensechskantschlüssel (3 mm) mit 2,5 Nm
festziehen.
6.3 Montagekontrolle
 Ist das Messgerät unbeschädigt (Sichtkontrolle)?
 Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
 Ist das Messgerät gegen Niederschlag und Sonneneinstrahlung geschützt?
 Sind Befestigungsschrauben und Deckelsicherung fest angezogen?
 Erfüllt das Messgerät die Messstellenspezifikationen?
Zum Beispiel:
•  Prozesstemperatur
•  Prozessdruck
•  Umgebungstemperatur
•  Messbereich
Levelflex FMP55 PROFIBUS PA
2.
1.
2. 2.5 Nm
A0036401
3 mm
A0021451
