Verdrahtung

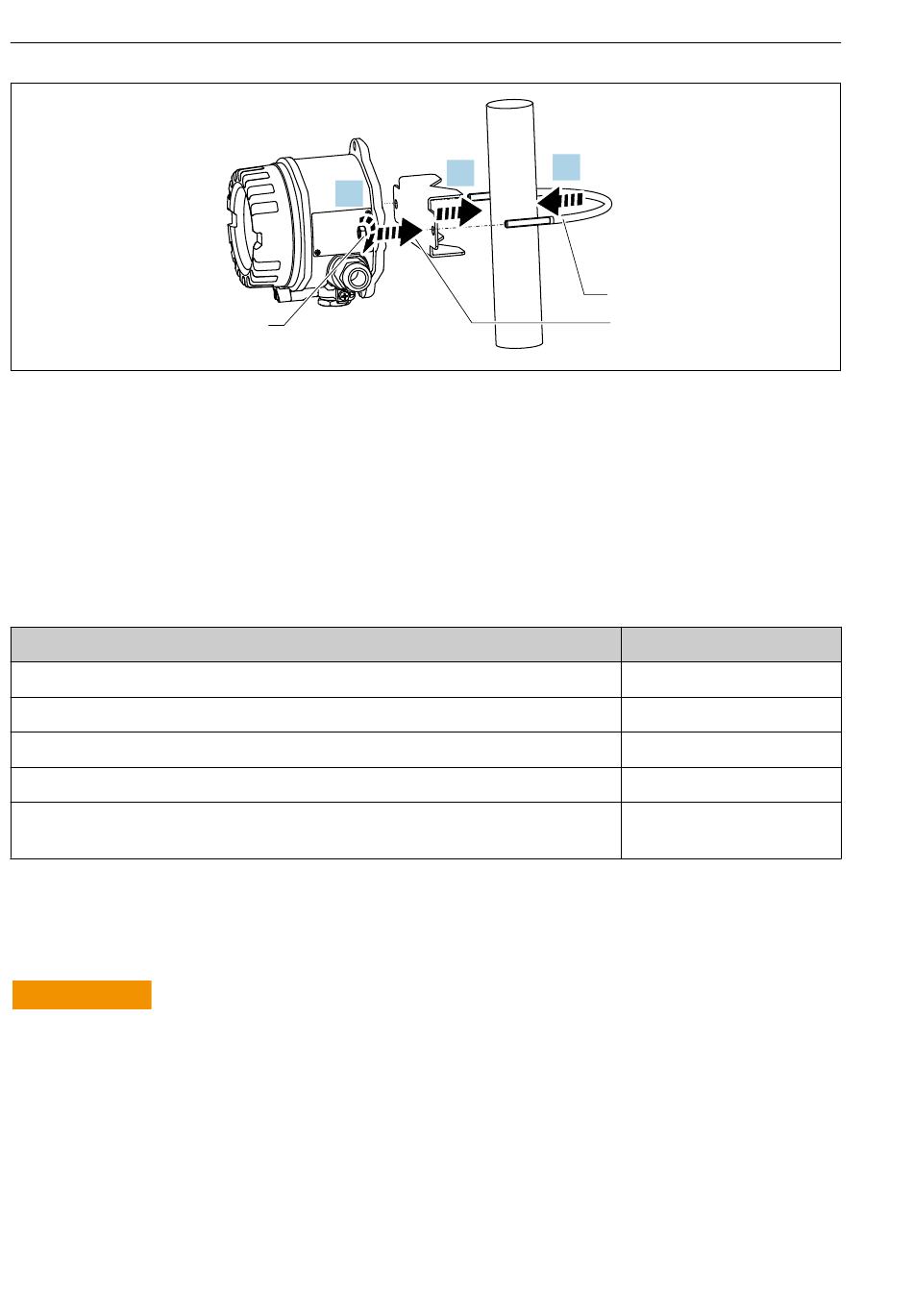

 4 Rohrmontage des Feldanzeigers mit Montagehalter für Rohrdurchmesser 1,5-2,2"
1 Montageplatte
2 Montagehalter
3 2 Muttern M6
4.4

Montagekontrolle

Führen Sie nach der Montage des Gerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Ist das Messgerät beschädigt?
Ist die Dichtung unbeschädigt?
Ist das Gerät sicher an der Wand bzw. auf der Montageplatte befestigt?
Ist der Gehäusedeckel fest geschlossen?
Entspricht das Gerät den Messstellenspezifikationen, z.B. Umgebungstemperatur usw.? Siehe Kapitel ' T echnische
5 Verdrahtung
WARNUNG
L
Explosionsgefahr durch fehlerhaften Anschluss im Ex-Bereich
‣
Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser
Betriebsanleitung beachten. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur
Verfügung.
12
3.
3
1.
2.
2
1
RID14
A0011258
Hinweise
Sichtkontrolle
Sichtkontrolle
-
-
Daten'
