Fixierung der Sonde

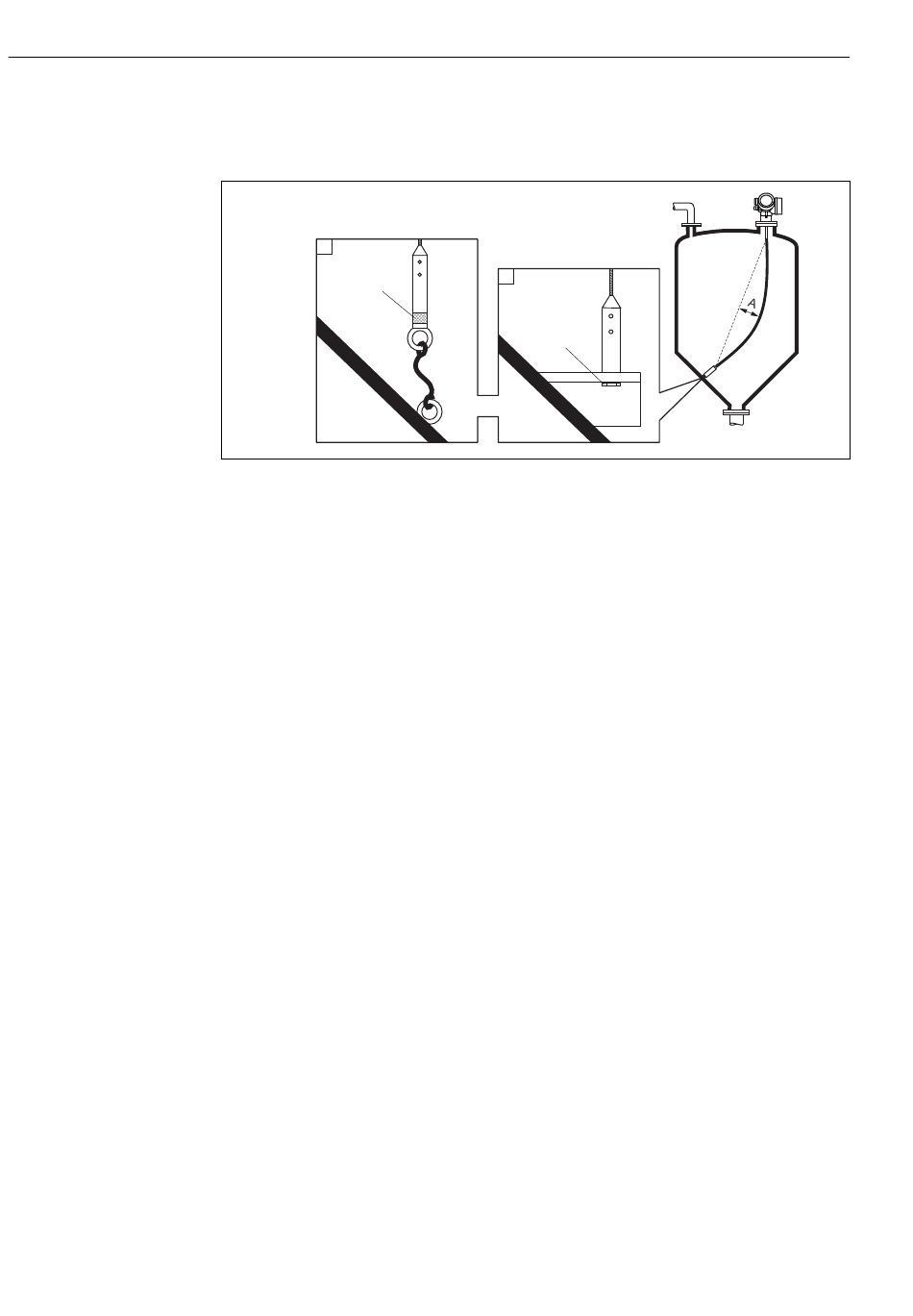

Fixierung von Seilsonden
C
2
A Durchhang: ≥ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)]
B Zuverlässig geerdete Fixierung
C Zuverlässig isolierte Fixierung
1 Befestigung im Innengewinde des Sondenendgewichts
2 Befestigungssatz isoliert
• Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden:
• wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/
Verstrebungen oder ein anderes Teil berührt
• wenn sich die Sonde näher als 0,5 m (1,6 ft) an eine Betonwand annähert.
• Zum Fixieren ist im Sondengewicht ein Innengewinde vorgesehen:
• Seil 4 mm (1/6"), 316: M 14
• Seil 6 mm (1/4"), 316: M 20
• Seil 6 mm (1/4"), PA>Stahl: M14
• Seil 8mm (1/3"), PA>Stahl: M20
• Beim Fixieren treten deutlich höhere Zugbelastungen der Sonde auf. Deswegen vorzugs-
weise die 6 mm (1/4") Seilsonde verwenden.
• Die Fixierung muss entweder zuverlässig geerdet oder zuverlässig isoliert sein. Wenn die
Befestigung mit zuverlässiger Isolierung auf andere Weise nicht möglich ist: Isolierten
Befestigungssatz verwenden.
• Im Falle einer geerdeten Fixierung muss die Suche nach einem positiven Sondenendecho
aktiviert werden. Adernfalls ist keine automatische Sondenlängenkorrektur möglich.
Navigation: Experte → Sensor → EOP-Auswertung → EOP-Suchmodus
Einstellung: Option Positives EOP
• Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr
des Seilbruchs zu vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10
mm/(1 m Seillänge) [ 0.12 in/(1 ft Seillänge)].
Zugbelastbarkeit von Seilsonden beachten.
